Конденсатор.

Две обкладки 1 (рис. 108, а) конденсатора представляют собой ленты станиоля или алюминиевой фольги, изолированные одна от другой тонкой парафинированной бумагой 3 (диэлектриком). Обкладки с бумажной изоляцией скатаны в рулон и помещены в защитный металлический корпус 4 (рис. 108, б). Одна обкладка внутренними выводами 2 соединена с корпусом; другая выведена гибким проводом 5 или имеет винтовой зажим для присоединения к прерывателю.

Выключатель зажигания.

Выключатель зажигания обычно имеет замок для того, чтобы мотоциклом нельзя было воспользоваться без специального ключа. Выключатель совмещают с переключателем освещения.

При включении зажигания первичная цепь зажигания у некоторых мотоциклов отключается от массы и соединяется с аккумуляторной батареей.

Свеча зажигания.

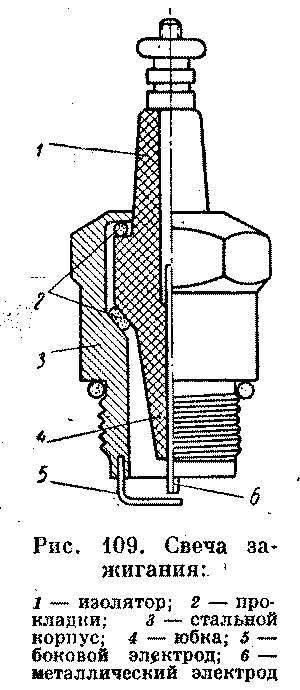

Свеча зажигания (рис. 109) состоит из стального корпуса 3 с резьбовой нижней частью для установки в головку цилиндра, изолятора 1, м еталлического электрода 6, расположенного в центре изолятора, и бокового электрода 5, установленного на торце резьбовой части корпуса. Нижняя часть центрального электрода и боковой электрод сделаны из специальной стали. На верхней части центрального электрода нарезана резьба для присоединения провода высокого напряжения. Между центральным и боковым электродами имеется зазор, в котором проскакивает искра.

Выпускают неразборные и разборные свечи. На мотоциклах в настоящее время устанавливают неразборные свечи, а раньше широко применялись разборные свечи. Свеча, в особенности ее изолятор, подвергается в цилиндре двигателя переменному воздействию температуры, достигающей при сгорании рабочей смеси 2000° С и понижающейся, когда в цилиндр поступает свежая горючая смесь, температура которой не превышает 60° С.

Рабочая температура нижней части изолятора и центрального электрода равна в среднем 500—600° С. Давление в камере сгорания достигает 25—40кГ/см2. В таких условиях не должно быть пробоя изолятора при токе напряжением 15000—20000 в. Нижняя часть изолятора, окружающая центральный электрод, называется юбкой 4. Ее длина оказывает большое влияние на тепловые свойства свечи. Очень хорошим изолятором, применяемым для свечей массового производства, является уралит. Для двигателей гоночных мотоциклов используют свечи с изолятором из боркорунда, синтекорунда, корундиза и других керамических материалов и слюды.

Стержень центрального электрода герметично установлен внутри изолятора. Изолятор завальцован в корпус свечи с уплотняющими прокладками 2 из красной меди, которые обеспечивают герметичность свечи, сохраняющуюся при высокой температуре. У разборной свечи изолятор закреплен в корпусе гайкой.

В головке цилиндра свеча установлена на медно-асбестовых прокладках или прокладках из красной меди. Прокладки из красной меди улучшают охлаждение свечи.

Размер свечи характеризуется диаметром ее резьбового конца. Этот диаметр стандартизирован. Для мотоциклов чаще всего применяют свечи с резьбой диаметром 14 мм (шаг 1,25 м) и 10 мм (шаг 1 мм). Свечи с резьбой диаметром 18 мм (шаг 1,5 мм) выходят из употребления. Свечи малого размера быстрее нагреваются до рабочей температуры. Внутренняя полость таких свечей меньше искажает форму камеры сгорания, что существенно при установке свечи на двигатель с малым рабочим объемом цилиндра.

Длина резьбового конца свечи должна соответствовать глубине отверстия под свечу в головке цилиндра.

На рис. 110 показаны три случая установки свечи. Свеча, утопленная в отверстии (рис. 110, а), недостаточно нагревается. Кроме того, возможно замасливание свечи и появление на ней копоти. Свеча, торец которой расположен заподлицо с отверстием в камере сгорания (рис. 110, б), установлена правильно. Свеча, выступающая внутрь камеры сгорания (рис. 110, и), воспринимает очень много тепла; выступающая часть резьбы со временем покрывается нагаром, отчего при отвертывании свечи повреждается резьба в головке цилиндра.

Ю бка изолятора и электроды свечи должны при работе двигателя достаточно нагреваться, чтобы попадающее на них масло сгорало без остатка. Если температура нагревания будет недостаточной, то скапливающееся на юбке изолятора и электродах масло с копотью замкнут на массу центральный электрод. При чрезмерном нагревании юбки изоляторов и электродов масло сгорит очень быстро, но смесь воспламенится до появления искры, т. е. произойдет калильное зажигание. У такой свечи на юбке изолятора и электродах могут образоваться даже каплеобразные бугорки — следы оплавления.

Свеча для двигателя выбрана правильно, если юбка изолятора и электроды нагреваются только до температуры, необходимой для сжигания осаждающихся на них частиц масла и копоти.

У нормально работающей свечи юбка изолятора должна быть сухой и желтоватого цвета. Если юбка влажная и закопченная, то это означает, что свеча слишком холодная, если юбка белого цвета — слишком горячая.

На корпусе свечи выбиты обозначения, характеризующие тепловые свойства свечи, по которым их подбирают к цилиндру двигателя. Свечи отечественного производства могут иметь на корпусе такие обозначения: А14У, А11У, А8У и др. В этих обозначениях число указывает длину юбки изолятора в миллиметрах. Чем она длиннее, тем свеча горячее, и наоборот.

Например, из указанных свечей самой горячей будет свеча А14У, а наиболее холодной— свеча А8У.

У некоторых свечей, выпускаемых в ГДР, ЧССР и Венгерской Народной республике, на корпусе свечи выбито так называемое калильное число. Калильное число является условным; оно указывает, через сколько секунд при определенных условиях в работающем двигателе произойдет калильное зажигание. Чем больше число, тем свеча холоднее. Для дорожных мотоциклов можно применять свечи с калильным числом от 125 до 240. На двигателях дорожных мотоциклов часто устанавливают свечи с калильным числом 175. Чехословацкие мотоциклетные свечи имеют и такое обозначение: Z-5, Z-7 и др., что соответствует калильным числам 95— 195 и 225—240.

Свечи с калильным числом 175 и широкодиапазонная свеча Z-5 немного холоднее свечи А11У, тепловые свойства которой соответствуют калильному числу 165. Эти свечи можно применять на большинстве двигателей вместо свечи А11У. У некоторых свечей, например чехословацкого производства, в обозначении которых имеется буква Р (свечи типа ПАЛ 7-RZ), внутри изолятора размещено сопротивление, уменьшающее помехи радиоприему. Наконечник для таких свечей не должен иметь подавительного сопротивления, потому что при наличии двух таких сопротивлений катушка зажигания выйдет из строя.

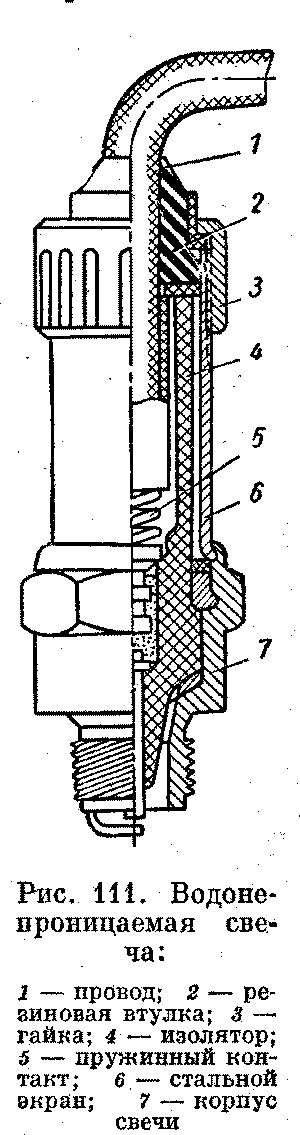

Водонепроницаемая свеча (рис. 111) подбирается к двигателю так же, как и обычные свечи. В корпусе 7 свечи завальцован стальной экран 6. Изолятор 4 в верхней части полый. Провод 1 высокого напряжения, закрепляемый гайкой 3 с уплотнительной резиновой втулкой 2, соединяется с центральным электродом пружинным контактом 5.Однако такая свеча требует дополнительного ухода.

Наконечник свечи обычно изготовлен из карболита, внутри его размещено сопротивление, уменьшающее помехи радиоприему.
