Система зажигания

с

Система зажигания служит для воспламенения электрической искрой рабочей смеси в цилиндре двигателя.

Для бесперебойного интенсивного воспламенения сжатой рабочей смеси искра должна быть длиной 0,4—0,7 мм. Надежное искрообразование обеспечивают приборы, дающие ток напряжением 12000—15000 в.

В мотоциклетостроении применяются батарейная система зажигания, система с зажиганием от магнето и система зажигания с генератором переменного тока, называемая также зажиганием от магнето с выносной катушкой зажигания. На некоторых велосипедах применены дизели, где рабочая смесь воспламеняется от сжатия.

Работа различных систем зажигания описана ниже. Отмечаем только их основные особенности. Искрообразование в свече происходит при размыкании контактов прерывателя. В системе батарейного зажигания и зажигания от магнето при размыкании прерывателя электрический ток в первичной цепи прерывается. В системе зажигания с генератором переменного тока при размыкании контактов прерывателя в первичную цепь катушки зажигания поступает электрический ток.

При зажигании от магнето с увеличением числа оборотов коленчатого вала двигателя искра в свече усиливается, а при батарейном зажигании становится слабее, что следует принимать во внимание только в отношении быстроходных двигателей. Для двигателей дорожных и дорожно-спортивных мотоциклов это ослабление искры несущественно.

Наибольшее распространенные на мотоциклах, рабочий объем двигателя которых выше 175 см3, имеет батарейное зажигание. Для более надежной работы некоторые мотоциклы оснащают магнето и генератором постоянного тока, имеющими отдельные приводы, или магдино. Магдино является дорогостоящим прибором. У него в общем корпусе объединены магнето и генератор, которые приводятся во вращение от общего привода. Однако при установке отдельных магнето и генератора или магдино повышается стоимость мотоцикла.

На сравнительно недорогих мотоциклах с рабочим объемом двигателя меньше 175 см3 применено упрощенное магдино маховичного типа с генератором переменного тока, имеющим общую магнитную систему магнето и генератора. На некоторых гоночных мотоциклах установлено магнето.

Зажигание от генератора переменного тока (который будет описан отдельно) в настоящее время широко применяется преимущественно на сравнительно недорогих мотоциклах. При таком зажигании уменьшается стоимость электрооборудования и в некоторой степени обеспечиваются преимущества, которые дают отдельные магнето и генератор.

Батарейное зажигание Основные приборы

В систему батарейного зажигания входят: аккумуляторная батарея с генератором, катушка зажигания, прерыватель, конденсатор, распределитель, свечи, выключатель (замок зажигания) и провода низкого и высокого напряжения.

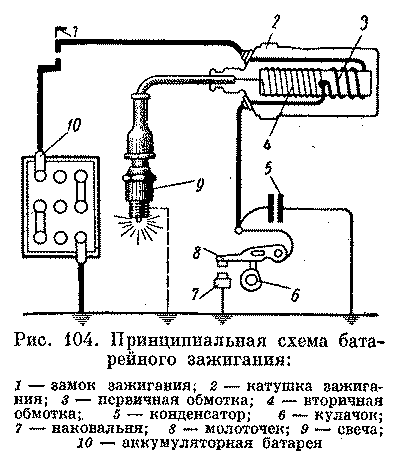

Принципиальная схема батарейного зажигания показана на рис. 104. Катушка зажигания 2 (трансформатор) преобразует ток низкого напряжения, поступающий от аккумуляторной батареи или генератора, в ток высокого напряжения, который необходим для образования искры между электродами свечи 9. Первичная обмотка 3 катушки соединена с аккумуляторной батареей и прег рывателем, а вторичная обмотка 4 — с массой (через первичную обмотку и аккумуляторную батарею) и со свечой. Прерыватель, состоящий из молоточка 8 и наковальни 7, прерывает цепь низкого напряжения, когда кулачок 6, приводимый во вращение от двигателя, приподнимает молоточек от наковальни. Распределитель служит для распределения тока высокого напряжения по свечам зажигания в случае двух или нескольких цилиндров. Свеча зажигания представляет собой электрический разрядник и служит для воспламенения сжатой рабочей смеси в цилиндре.

При включении аккумуляторной батареи в цепь зажигания через первичную обмотку катушки зажигания и сомкнутые контакты прерывателя потечет ток. При этом вокруг первичной обмотки образуется магнитное поле. Когда, кулачок 6, вращаясь, приподнимет своим выступом молоточек, контакты прерывателя разомкнутся и прервут ток в первичной обмотке. Вследствие быстрого изменения напряженности магнитного поля, созданного первичной обмоткой, во вторичной обмотке индуктируется ток высокого напряжения, достаточный для искрообразования в свече. Величина напряжения зависит от быстроты изменения напряженности магнитного поля и, кроме того, от соотношения числа витков в первичной и вторичной обмотках.

Одновременно в первичной обмотке возникает ток самоиндукции, который вызывает искрение между контактами прерывателя и противодействует быстрому исчезновению магнитного поля. Вредное действие токов самоиндукции устраняется с помощью конденсатора 5, который уменьшает искрение между контактами и усиливает искру в свече.
