БГТУ им. Д. Ф. Устинова «Военмех»

Реферат по теме:

Самоходный зенитно-ракетный комплекс «Круг»

Выполнил: Трусов И.Ю.

Группа: А-521

Проверил: Гавровский Э.К.

Санкт-Петербург,2014

Оглавление

Общие сведения……………………………………………………….……….….…………..…3

История создания ЗРК “Круг”…………………………………………………………………..3

Зенитная управляемая ракета ЗМ8 ЗРК “Круг”………………………………………...……...4

Компоновка ракеты 3М8 ЗРК “Круг”………………………………………………….……….5

Схема атаки ЗРК “Круг”……………………………………………………………....…...……7

Тактико-технические характеристики моделей комплекса……………………...….…......…7

Вывод…………………………………………………………………………………………….9

Библиография………………………………………………………...…………………….....…9

Приложение…………………………………………………………………………...…..……10

Общие сведения

Базирование	Бронетехника
Система управления	Управление по радиоканалу
Боевая часть	Осколочно-фугасная
Применение	Зенитные
Страна	Россия

История создания ЗРК “Круг”¹

Самоходный зенитный ракетный комплекс «Круг» (SA-4 «Ganef» по классификации США/НАТО) предназначен для поражения воздушных целей на дальностях до 50 км.

Разработка данного зенитно-ракетного комплекса была начата в 1958 г. Головной организацией был определен НИИ-20 Государственного комитета по оборонной технике (ГКОТ), главным конструктором назначен В. П. Ефремов. Станция наведения ракет 1С32 комплекса «Круг» разрабатывалась в том же НИИ-20 главным конструктором И. М. Дризе.

Саму Ракету КС-40 (ЗМ8) массой 1800 кг с прямоточным двигателем должен был создать коллектив ОКБ-8 Свердловского СНХ во главе с Л. В. Люльевым.

К середине 1958 года всем соисполнителям были выданы технические задания, а на основании проекта тактико-технических требований было принято постановление Совета министров СССР о выполнении ОКР «Круг».  Из 26 пусков, выполненных до конца 1960 года, шесть ракет разрушились в полете, у семи — не включился маршевый двигатель и только 12 стрельб были относительно успешными. В декабре 1961 года после опытных запусков подтвердилось верное направление разработки комплекса. Далее стали проводить периодические испытания серийных образцов. Государственные испытания были пройдены в период с января 1963 года по июнь 1964 года. 3 февраля 1965 года приказом Министра обороны СССР зенитно-ракетный комплекс «Круг» был принят на вооружение войсковой ПВО.

Зенитная управляемая ракета ЗМ8 ЗРК «Круг» ²

Зенитная ракета управляемого типа ЗМ8 предназначалась для поражения целей, летящих со скоростями до 600 м/с на высотах от 3000 метров до 25 000 метров, на дальности до 45 км.

Стартовая масса ракеты — 2455 кг, начальная масса второй (маршевой) ступени — около 1400 кг, из которых примерно 270 кг приходится на керосин и 27 кг на изопропилнитрат.

Длина ракеты составляет 8,4 м, диаметр — 850 мм.

Зенитная ракета управляемого типа 3М8 – ракета двухступенчатого исполнения. Это было сделано для того, чтобы стартовая ступень, состоящая из четырех отделяющихся твердотопливных ускорителей, могла достаточно разогнать ракету до скорости (М=1,5-2), а дальше уже запускался сверхзвуковой прямоточный двигатель ЗЦ4. Минус двигателей такого плана в том, что они не могут работать на малых скоростях.

Для второй (маршевой) ступени принята компоновка с поворотным крылом, которая обеспечивает создание достаточной подъемной силы при небольших углах атаки корпуса ракеты. Сам корпус маршевой ступени ракеты представляет собой сверхзвуковой прямоточный двигатель ЗЦ4 (с использованием неагрессивного жидкого топлива). В качестве окислителя в двигателе используется кислород воздуха, так что в баках ракеты размещается только горючее — керосин.

Сверхзвуковой прямоточный двигатель превосходил ракетные двигатели по удельной тяге в 5 и более раз. Отсюда можно сделать вывод: как мне известно, на малых высотах (20-30 км) сила тяготения наибольшая. Это тяготение необходимо преодолеть. Т.е. на этом участке двигатель должен выдавать наибольшую тягу. Следовательно, на такой высоте потребление топлива будет наибольшим. Но, как раз на этих высотах у нас есть в наличии неограниченный ресурс атмосферного воздуха. А сами прямоточный двигатель позволяют нам использовать его сполна.

В центральном теле воздухозаборника с диаметром цилиндрической части 450 мм, помимо осколочно-фугасной боевой части ЗН11 массой около 150 кг, располагаются радиовзрыватель ЗЭ26 (срабатывает при пролете ракеты на удалении менее 50 м от цели, в противном случае ракета самоликвидируется) и шаровой баллон воздушного аккумулятора давления. В передней части центрального тела устанавливалась головки самонаведения.

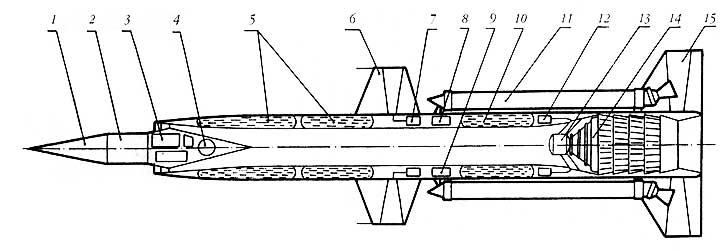

Компоновка ракеты 3М8 ЗРК «Круг» ³

1. обтекатель;

2. боевая часть;

3. радиовзрыватель;

4. воздушный аккумулятор давления;

5. топливные баки;

6. поворотное крыло;

7. рулевая машинка;

8. аппаратура радиоуправления;

9. автопилот;

10. бак изопропилнитрата;

11. стартовый ускоритель;

12. турбонасосный агрегат;

13. блок форсунок;

14. стабилизатор горения;

15. стабилизатор

В состав комплекса "Круг" входили:

1. Ракета 3М8;

2. Самоходная пусковая установка 2П24;

Пуск ракет производится с самоходной пусковой установки (ПУ) КС-41 (2П24), размещенной на гусеничном шасси самоходной артиллерийской установки СУ-100П.

Артиллерийская часть пусковой установки включает опорную балку с шарнирно закрепленной в ее хвостовой части стрелой, поднимаемой посредством двух гидроцилиндров. По бокам стрелы крепятся кронштейны с опорами — направляющими «нулевой длины» — для размещения двух ракет. При старте ракеты передняя опора освобождает путь для прохождения нижней консоли стабилизатора ракеты. На марше ракеты удерживались дополнительными опорами, также закрепленными на стреле: одна опора подводилась спереди и обеспечивала фиксацию сразу обеих ракет, еще по одной опоре придвигалось со сторон, противоположных стреле.

Пуск ракет осуществляется при подъеме стрелы с направляющими на угол от 10 до 60° к горизонту, в зависимости от поражаемой цели. Также 2П24 обладал очень хорошей звукоизоляцией-это обеспечивало возможность проведения пуска при нахождении личного состава внутри 2П24. ⁴

3. Станция наведения ракет 1С12;

Станция наведения ракет 1С12- использовалась для управления полетом ЗУР. Станция автоматически отрабатывает информацию по целеуказанию, поступающую по телекоду, и производит быстрый поиск цели. Поиск ведется только по углу места, так как разрешающая способность станции обнаружения целей в вертикальной плоскости значительно меньше, чем в горизонтальной. После обнаружения цели осуществляется ее захват на автосопровождение по угловым координатам и дальности. ⁵

4. Транспортно- заряженная машина 2Т6;

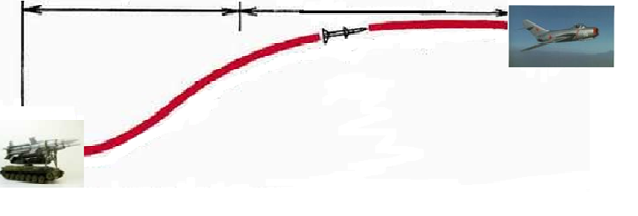

Схема атаки ЗРК “Круг”

1 2

На первом этапе ракету ЗМ8 разгоняли до скорости (М=1,5-2) четыре, отделяющихся твердотопливных ускорителя, а далее, на втором этапе запускался сверхзвуковой прямоточный двигатель ЗЦ4.

Тактико-технические характеристики моделей комплекса⁶

	Круг	Круг-А	Круг-М	Круг-М1
Зона поражения по дальности, км	11...45	9...50	9...50	6-7...50
Зона поражения по высоте, км	3...23.5	0.25...23.5	0.25...24.5	0.15...24.5
Зона поражения по курсовому параметру	до 18	до 18	до 18	до 20
Вероятность поражения истребителя (типа F-4С, F-105D) одной ЗУР	0.7	0.7	0.7	0.7
Макс. скорость поражаемых целей,м/с	800	800	800	800...1000
Время реакции, с	60	60	60	60
Скорость полета ЗУР, м/с	800...1000	800...1000	800...1000	800...1000
Масса ЗУР, кг	2450	2450	2450	2450
Масса боевой части, кг	150	150	150	150
Канальность по цели	1	1	1	1
Канальность по ЗУР	1	1	1	1
Время развертывания (свертывания), мин	5	5	5	5
Число ЗУР на боевой машине	2	2	2	2
Год принятия на вооружение	1965	1967	1971	1974

Прогрессивные технические решения, заложенные при проектировании ЗРК «Круг», позволили провести ряд модернизаций, направленных на повышение его боевых возможностей, эффективности и надежности. За счет модернизации аппаратуры боевых наземных средств и зенитной управляемой ракеты были получены следующие основные результаты.

В 3PK "Круг-А":

1) уменьшена ближняя граница зоны поражения; 2) увеличена дальняя граница зоны поражения; 3) уменьшена нижняя граница зоны поражения.

В ЗРК "Круг-М" повышена верхняя граница зоны поражения.

В ЗРК "Круг-М1":

1) реализована возможность стрельбы по целям на догонных курсах;

2) дополнительно сокращена ближняя граница зоны поражения;

3) дополнительно снижена нижняя граница зоны поражения.

Вывод

ЗРК “Круг” обладал очень высокой боевой эффективностью, был достаточно прост в конструкции, прочен и надежен, за что и получил столь хорошую репутацию среди военных. По сравнению с ракетными двигателями, конструкция прямоточного двигателя представлялась поразительно простой, и была намного дешевле.
