1. Розрахунок існуючої прольотної будови мосту
Діючий документ для автодорожніх мостів СНиП [1] включає слідуючи види нормативних тимчасових вертикальних рухомих навантажень: автотранспортні у вигляді АК; важкі одиночні колісні машини НК-80 та легкові автомобілі А-15 (рисунок 1.1).

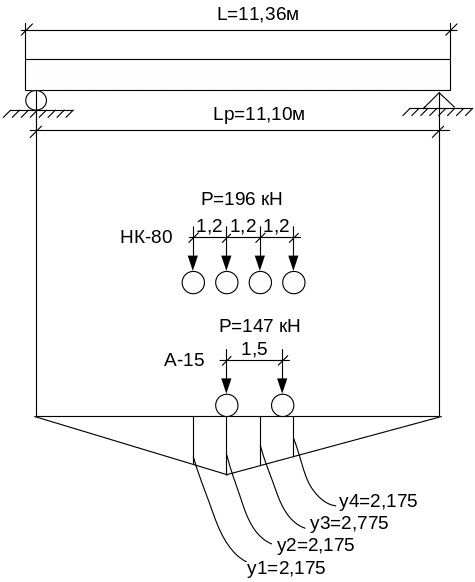

Рисунок 1.1 - Схема нормативних навантажень
Автотранспортне навантаження для розрахунку залізобетонних мостів включає до себе рівномірно розповсюджене навантаження А-15 загальною вагою 294 кН, інтенсивністю V = 10,8 кН/м та один двохвісний візок з навантаженням на вісь Р = 147 кН.
Навантаження від важкого одиночного колісного транспортного засобу приймаємо для мостів та труб у вигляді колісного чотирьохвісного одиночного візка НК-80 загальною вагою 784 кН та навантаженням на вісь
Р = 196 кН.
Завантаження елементів прольотної будови навантаженнями, що приведені, повинно створити в елементах, які розраховуються найбільші зусилля. Для візка навантаження А15 в усіх випадках повинно бути виконанні вимоги:
кількість смуг навантаження, що розмішується по ширині габариту, не повинно перевищувати встановленої кількості смуг руху.
При розрахунку конструкції мостів за міцністю і стійкістю слід розглядати два випадки дії навантаження А15:
перший – невигідне розміщення на проїзної частині (в котру не входить смуги безпеки) кількість смуг навантаження, не перевищує кількість смуг руху;
другий – при не завантажених тротуарах невигідне розміщення на всій ширині їздового полотна (в котру входять смуги безпеки) двох смуг навантаження.
Одиночне навантаження НК-80 можна встановлювати в межах ширини проїзної частини при відсутності інших видів тимчасового навантаження на прольотну будову.
