Гвардійський ордена Червоної Зірки факультет військової підготовки імені Верховної Ради України Національного технічного університету
„Харківський політехнічний інститут”
ЛЕКЦІЯ
Тема № 1: “Ядерна, хімічна, біологічна зброя”
Харків
Кафедра військової підготовки офіцерів запасу
ЗАТВЕРДЖУЮ
Завідувач кафедри військової
підготовки офіцерів запасу
к.т.н. О.В. Стаховський
“___” вересня 2008р.
Автор: Сахаров Г.В.
ЛЕКЦІЯ
ТЕМА № 1: “Ядерна, хімічна, біологічна зброя”
Обговорено на засіданні
ПМК № _ протокол № ___
від “___”__________2008 р.
ЗМІСТ
1 |
Вступна частина: |
5 хв |
|
Основна частина |
80 хв |
1 |
Види ядерних вибухів. Коротка характеристика уражаючих факторів ядерних вибухів. Особливості вражаючої дії нейтронних боєприпасів. Способи захисту особового складу і бойової техніки від вражаючих факторів ядерного вибуху.
|
30 хв |
2 |
Основні властивості отруйних речовин та біологічних засобів. Ознаки використання отруйних речовин і захист від них.
|
30 хв |
3 |
Основні властивості біологічних засобів, їх дія на організм людини, тварин і рослини. Ознаки використання біологічної зброї та захист від неї |
20 хв |
І |
Заключна частина.
|
5 хв |
Література:
1. Довідник офіцера військ РХБ захисту: Довідник / За заг. редакцією А.І.Баталова. – Харків: ХІТВ, 2005.– 276 с.
2. Посібник сержанта військ РХБ захисту: Навчальний посібник / За заг. редакцією А.І.Баталова. – Харків: ХІТВ, 2005.– 304 с.
3. Збірник нормативів з бойової підготовки для з’єднань, частин, підрозділів військ РХБ захисту. – К., 1995.
4. Защита от оружия массового поражения: Справочник. М.: Воениздат, 1984.
5. Ядерное оружие. М.: Воениздат, 1987.
6. Архангельский А. М. и др. Бактериологическое оружие и защита от него.
М.: Воениздат. 1967.
7. В.В.Дядченко, М.Є.Блажеєвський, О.І.Новіков, А.І.Баталов, С.І.Петров, Г.В.Сахаров. Бойові токсичні хімічні речовини: Навчальний посібник. – Харків: ХІТВ, 2004. – 376 с.
8. В.В.Дядченко. Біологічна зброя. – Харків: ХІТВ, 2006. – 200с.
Наочні посібники :
Слайди за тему:
Види ядерних вибухів.
Характеристика ядерних вибухів.
Плакати:
Ударна хвиля ядерного вибуху.
Світлове випромінювання ядерного вибуху.
Проникаюча радіація ядерного вибуху.
Радіоактивне зараження місцевості.
Електромагнітний імпульс ядерного вибуху.
Класифікація отруйних речовин.
Технічні засоби навчання :
- слайдпроектор “Лектор-2000”
ВСТУП
Під зброєю масового ураження розуміють ядерну, хімічну та біологічну зброю, яка на відміну від звичайних засобів ураження здібна наносити масові ураження особовому складу, бойовій техніці та озброєнню на великих площах, які вимірюються десятками та сотнями квадратних кілометрів. При цьому самим потужним із усіх видів ЗМУ є ядерна зброя.
Особливостями ЗМУ є:
1. Великі площі ураження (НЯВ q=1 Мт має площа ураження до 84 000 км2; ОР V-x глибина розповсюдження до 50 км; БЗ – ампула 320 мл забезпечує ураження на площі до 20 га).
2. Великий термін уражаючої дії (РЗ – от декількох місяців до декількох років; ОР V-x – 3 місяця).
3. Наявність областей абсолютного ураження (ЯВ – 1,5 км; ХЗ, БЗ – район застосування , при великих концентраціях пробиває шихту).
4. Застосування ЗМУ в ході ведення бойових дій економічно доцільно.
5. Можливе утворення єдиної системи захисту.
Ядерна зброя – зброя масового ураження вибухової дії, яка заснована на використанні енергії, яка утримується при цепних реакціях ділення важких ядер деяких ізотопів урану та плутонію або при термоядерних реакціях синтезу легких ядер ізотопів водню (дейтерію та тритію) в більш важкі (наприклад, ізотопи гелію).
Хімічна зброя – зброя масового ураження, уражаюча дія якої засновано на використанні токсичного впливу отруйних речовин на організм людини.
Бактеріологічна (біологічна) зброя – спеціальні боєприпаси та бойові прилади з засобами доставки, споряджені біологічними засобами.
Перше навчальне питання: “Види ядерних вибухів. Коротка характеристика уражаючих факторів ядерних вибухів. Особливості уражаючої дії нейтронних боєприпасів. Способи захисту особового складу і бойової техніки від вражаючих факторів ядерного вибуху”.
Ядерна зброя (ЯЗ) з’явилась наприкінці другої світової війни у вигляді ядерних авіабомб, які вперше були скинуті США на японські міста Хіросіму і Нагасакі в серпні 1945 року. Втрати від застосування склали більше 300 тис. чоловік.
Ядерною зброєю називають бойові засоби, уражаюча дія яких заснована на використанні внутрішньоядерної енергії, що виділяється в результаті вибухових процесів розподілу важких ядер ізотопів урану, плутонію або синтезу легких ядер ізотопів водню (дейтерію і тритію).
Ядерна зброя включає різні ядерні боєприпаси: бойові частини ракет, авіаційні бомби, артилерійські снаряди і міни, споряджені ядерними зарядними пристроями, засоби управління ними і доставки їх до цілі (носії). Засобами застосування ядерних боєприпасів є ракети, авіація, артилерія і міни.
Ракети підрозділяються на оперативно-тактичні (середнього і ближнього радіусу дії) і стратегічні. До оперативно-тактичних відносяться ракети з дальністю дії 120 км.
До стратегічних відносяться керовані ракети наземного базування з дальністю дії до 13000 км і ракети морського базування типу «Паларис» – 4000 км, «Посейдон» – 4600 км і «Трайдент» – 7400 км. Ядерні і термоядерні боєголовки мають також різні крилаті ракети з дальністю дії до 2500 км.
Авіація є одним із основних засобів доставки ядерних боєприпасів (бомбардувальники В-1В, В-52 – дальність дії 15000 км). На озброєнні авіації є ядерні і термоядерні бомби різних потужностей (до 1000 тис. т).
Артилерія має ядерні і нейтронні боєприпаси до 155- і 203,2-мм гаубиць з дальністю стрільби до 29 км. Крім того, на озброєнні сухопутних є ядерні міни, призначені для руйнування мостів, гребель, тунелів і інших споруд, а також для створення зон руйнувань і радіоактивного зараження місцевості.
Вражаюча дія ядерного вибуху залежить в основному від потужності боєприпасів і виду ядерного вибуху. Потужність ядерних боєприпасів характеризується тротиловим еквівалентом – масою такої кількості тротилу, енергія вибуху якого дорівнює енергії, що виділяється при вибуху даних ядерних боєприпасів. Він виражається в тонах. По потужності вибуху ядерні боєприпаси (ЯБ) умовно поділяються на:
понад малі q < 1 [кт];
малі 1 q < 10 [кт];
середні 10 q < 100 [кт];
великі 100 q < 1000 [кт];
понад великі q 1000 [кт].
У залежності від задач, які вирішуються застосуванням ядерної зброї, виду і місця перебування об'єктів ядерних ударів, а також характеру майбутніх дій військ ядерні вибухи можуть здійснюватися в повітрі на різній висоті, у поверхні землі (води) і під землею (водою).
Відповідно до цього ядерні вибухи розділяють на повітряні, висотні, наземні (надводні) і підземні (підводні) (рис. 1).

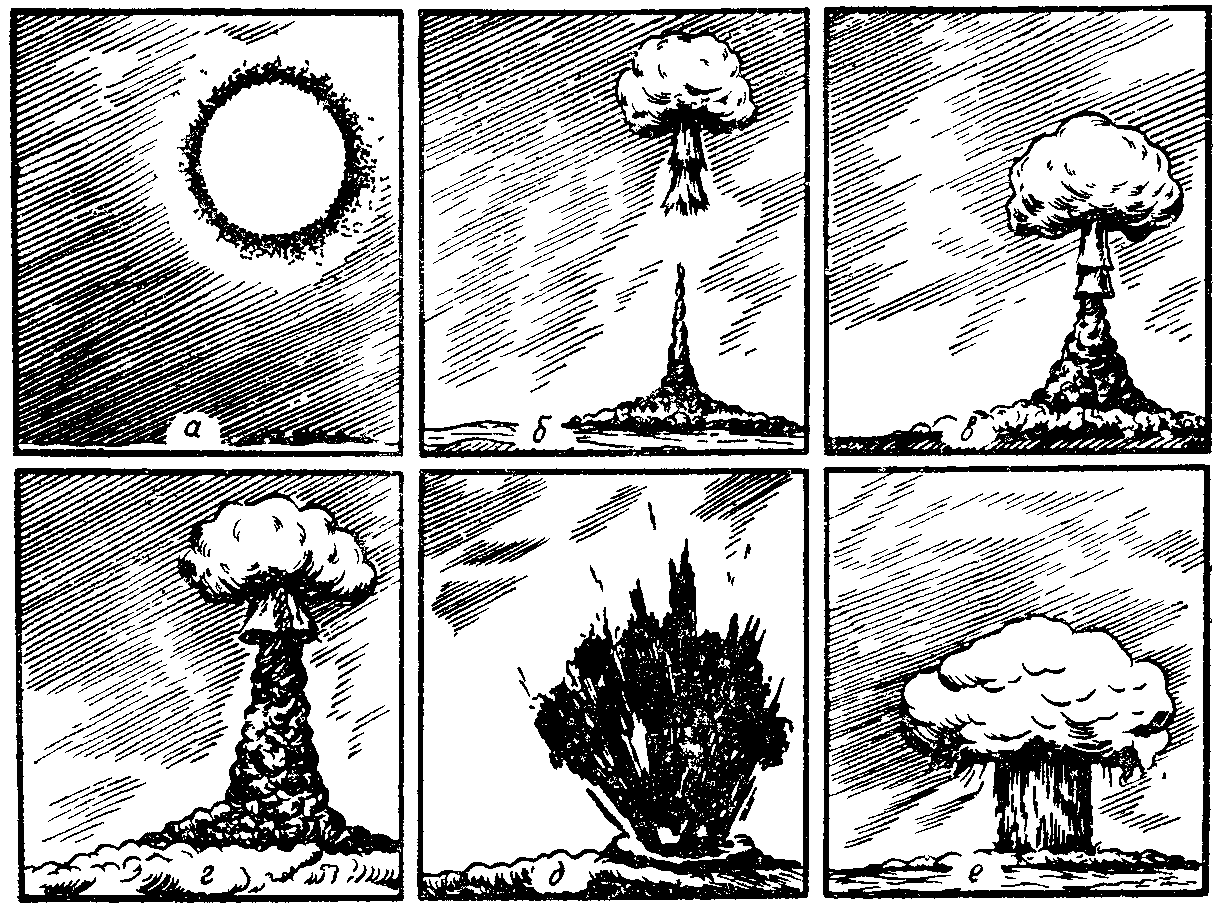

Рис. 1. Види ядерних вибухів:
а-висотний; б-високий повітряний: в-низький повітряний; г-наземний; д – підземний;
е – надводний.
До повітряних ядерних вибухів відносяться вибухи в повітрі на такій висоті, коли область свічення вибуху не дотикається поверхні землі (води). Повітряний вибух може бути високим і низьким. При низькому повітряному вибуху стовп пилу, що піднімається, з'єднується з хмарою вибуху. У результаті утворюється хмара грибоподібної форми. При високому повітряному вибуху стовп пилу, як правило, не з'єднується з хмарою.
Точка на поверхні землі (води), над якою відбувся вибух, називається епіцентром вибуху.
Ядерний повітряний вибух супроводжується короткочасним осліплюючим спалахом. Слідом за спалахом утворюється область свічення у виді сфери (кулі), температура якої досягає десятків мільйонів градусів.
Область свічення служить могутнім джерелом світлового випромінювання. Піднімаючись угору, вогненна куля прохолоджується і перетворюється в хмару, що клубочеться, створюється могутній висхідний потік повітря, що захоплює (засмоктує) піднятий з землі вибухом пил.
Розміри хмари ядерного вибуху, а також швидкість і висота його підйому тим більше, чим більше потужність вибуху. Хмара ядерного вибуху, рухаючись по вітрі, утрачає свою характерну форму і поступово розсіюється.
Ядерний вибух супроводжується різким звуком, що нагадує сильний гуркіт грому. Цей звук чутний за кілька десятків кілометрів.
Повітряні вибухи можуть застосовуватися противником для ураження військ і авіації, руйнування оборонних споруд, міських і промислових будинків.
Висотний ядерний вибух здійснюється на висоті 10 км і більше від поверхні землі, на значну відмінність у зовнішній картині цього вибуху від повітряного. При висотних вибухах у місці вибуху утвориться куляста область свічення; розміри її більше, ніж при вибуху такої ж потужності в приземному шарі атмосфери. Після остигання область свічення перетворюється в кільцеву хмару, що клубочеться. Стовп пилу і хмара пилу при висотному вибуху не утворяться. При висотних ядерних вибухах на висотах до 25-30 км вражаючими факторами є ударна хвиля, світлове випромінювання і проникаюча радіація.
Зі збільшенням висоти вибуху внаслідок розрідження атмосфери вражаюча дія ударної хвилі значно слабшає, а світлового випромінювання і проникаючої радіації зростає. Радіоактивне зараження поверхні землі при висотних ядерних вибухах практично відсутнє. Висотні вибухи можуть застосовуватися для знищення в польоті повітряних і космічних цілей (літаків, крилатих ракет, головних частин балістичних ракет і інших літальних апаратів).
Наземним ядерним вибухом називається вибух на поверхні землі або в повітрі на невеликій висоті, при якому область свічення дотикається поверхні землі. При наземному вибуху область свічення має форму півсфери, що лежить основою на поверхні землі. Якщо наземний вибух здійснюється на поверхні землі (контактний вибух) або в безпосередній близькості від неї, у ґрунті утвориться велика воронка, оточена валом землі. Розмір і форма воронки залежать від потужності вибуху; діаметр воронки може досягати декількох сотень метрів.
При наземному вибуху утвориться більш могутня грибоподібна пилова хмара і стовп пилу, ніж при повітряному, причому стовп пилу з моменту його утворення з'єднаний із хмарою вибуху, у результаті чого в хмару утягується величезна кількість ґрунту, що додає йому темне забарвлення. Перемішуючись з радіоактивними продуктами вибуху, ґрунт сприяє їхньому інтенсивному випаданню з хмари. При наземному вибуху радіоактивне зараження місцевості в районі вибуху і по сліду руху хмари значно сильніше, ніж при повітряному.
Наземні вибухи призначаються для руйнування об'єктів, що складаються зі споруд великої міцності, і ураження військ, які знаходяться в міцних укриттях, якщо при цьому припустимо або бажано сильне радіоактивне зараження місцевості та об'єктів у районі вибуху або на сліді хмари. Вони можуть застосовуватися і для ураження відкрито розташованих військ, якщо необхідно створити сильне радіоактивне зараження місцевості.
Підземним ядерним вибухом називається вибух, здійснений на деякій глибині в землі. При такому вибуху область свічення може не спостерігатися; при вибуху створюється величезний тиск на ґрунт, ударна хвиля, що утворюється, викликає коливання ґрунту, які нагадують землетрус. У місці вибуху утвориться велика воронка, розміри якої залежать від потужності вибуху і типу ґрунту; з воронки викидається величезна кількість ґрунту, перемішаного з радіоактивними речовинами, які утворюють стовп. Висота стовпа може досягати багатьох сотень метрів.
При підземному вибуху характерної грибоподібної хмари, як правило, не утвориться. Стовп, що утворюється, має значно більш темне забарвлення, ніж хмара наземного вибуху. Досягнувши максимальної висоти, стовп починає руйнуватися.
Радіоактивний пил, осідаючи на землю, сильно заражає місцевість у районі вибуху і по шляху руху хмари.
Підземні вибухи можуть здійснюватися для руйнування особливо важливих підземних споруд і утворення завалів у горах в умовах, коли припустиме сильне зараження місцевості та об'єктів.
Надводний ядерний вибух має зовнішню подібність з наземним ядерним вибухом і супроводжується тими ж уражаючими факторами, що і наземний вибух.
Підвідним ядерним вибухом називається вибух, здійснений у воді на деякій глибині. При такому вибуху спалах і область свічення, як правило, не видні.
При підвідному вибуху на невеликій глибині над поверхнею води піднімається стовп води з грибоподібною хмарою на його вершині, названий вибуховим султаном і сягаючий висоти більше кілометра.
Падіння води приводить до утворення в основі цього султана радіоактивного туману з крапель і водяних бризів і вихрового кільця – базисної хвилі.
У подальшому з вибухового султана і базисної хвилі утворюються водяні хмари, з яких випадає радіоактивний дощ.
