4 Расчет требуемой защищенности на входе регенератора



Допустимое значение вероятности ошибки для одного регенератора определяется как:



P_ош1 = Р’_ош ×l_Р.                                                        (4.1)



Значение Р’_ош можно определить следующим образом.

Если принять, что вероятность ошибки при передаче цифрового сигнала между двумя абонентами не должна превышать значения Р_ош = 10^-6  при организации международной связи (см. рисунок 4, а), то при равномерном распределении ошибок на отдельных участках национальной сети, т.е. ВСС, получим значения Р_{ош уч}= 10^-7 (см. рисунок 4, б).

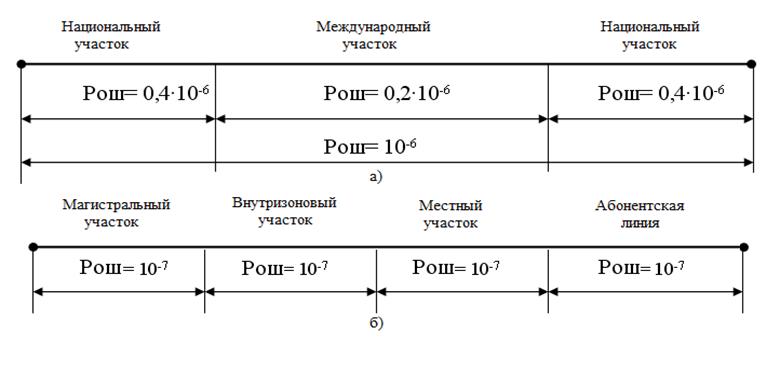

а) при международной связи; б) при номинальной цепи при использовании ЦСП.

Рисунок 4 – Схема организации связи



В этом случае Р’_ош  равно:



Р’_ош = Р_{ош уч}/L_уч,                                          (4.2)



где L_уч – длина участка номинальной цепи основного канала (ОЦК), на котором используется ЦСП, км (см. рисунок 4, б).

Вероятность ошибки для одного участка регенерации определяется по формуле

P_ош1=P_ош / n,                                                       (4.3)



где P_ош = 10^-7 вероятность ошибки на весь линейный участок;

      n – сумма НРП и ОРП на линейном участке (взять из расчетов п.1).

Расчеты выполнить для обоих участков сети. Полученные значения должны быть в пределах неравенства  10^-15 <Р_ош< 10^-4.

Как известно, вероятность ошибки в регенераторе однозначно связана с защищенностью сигнала от помех в трансформаторах.

Для оценки требуемого значения защищенности, при котором обеспечивается заданная вероятность ошибок, можно воспользоваться следующим выражением:



А_з.треб= 4,63 + 11,42∙lg lg P_ош1^-1 + 20 lg (m_у-1) + DА_З,             (4.4)



где  m_у – количество уровней кода в цифровом линейном тракте;

DА_З - запас помехозащищенности, учитывающий неидеальность узлов регенератора и влияние различных дестабилизирующих факторов (см. таблицу 2).

Два первых слагаемых определяют значение А_з.треб  для двухуровневых кодов, а третье слагаемое – необходимое увеличение защищенности при увеличении количества уровней в коде.





5 Расчет ожидаемой защищенности на входе регенератора



5.1  По симметричным кабелям



Основными видами помех в линейном тракте ЦСП являются межсимвольные и переходные помехи, тепловые шумы, помехи, вызванные наличием несогласованностей на участках регенерации, а также помехи от устройств коммутации и индустриальные. Главной причиной появления межсимвольных помех являются искажения цифрового сигнала, вызванные ограничением полосы пропускания линейного тракта в области как нижних, так и верхних частот. Переходные помехи появляются вследствие взаимного переходного влияния между парами кабеля, причем при организации линейного тракта по однокабельной системе наиболее существенны влияния на ближний конец, а при использовании двухкабельной системы – переходные влияния дальний конец и через третьи цепи.

Если применяется однокабельная система связи, то при расчете учитываются переходные помехи на ближнем конце. В этом случае ожидаемая защищенность от переходных помех определяется как:



А_{з ож} = А_о (f_расч) - a(f_расч)l_р –10lgN_с ,                                  (5.1)



где А_о (f_расч) - переходное затухание на ближнем конце на расчетной                     частоте, дБ;

      N_с-число систем, работающих по данному кабелю;

      a(f_расч) - затухание кабеля на расчетной частоте, дБ/км, рассчитано в разделе 1.2.

Значение f_расч зависит от типа кода в линейном тракте (для двухуровневых кодов, f_расч = f_т,  а для трехуровневых кодов f_расч=f_т/2).

 Переходное затухание на ближнем конце А_о при длине кабеля свыше нескольких сотен метров практически остается постоянным (т.е. при расчетах можно использовать значение на строительную длину кабеля), а с ростом частоты уменьшается со скоростью примерно 4,5 дБ на октаву.



 ­­А_о (f_расч)= А_0стр (1МГц) – 15lgf_расч  ,                              (5.2)



где А_0стр(1МГц) - переходное затухание на ближнем конце на строительной длине кабеля на частоте 1 МГц, дБ (приведено в приложении Б).

Если  используется 2-х кабельная система, то при расчете учитываются переходные помехи на дальнем конце.

 В этом случае ожидаемая защищенность от переходных помех определяется как:



А_зож = А_l(f_расч) – a(f_расч) · l_р – 10lgN_с;                                                         (5.3)



А_l(f_расч)= А_lстр (f_расч) – 10lg(l_р /l_стр) + a(f_расч) · (l_р -l_стр);                       (5.4)



А_lстр(f_расч) = А_lстр (1МГц) – 20lgf_расч;                               (5.5)



А_1стр(1МГц) - переходное затухание на дальнем конце на строительной длине кабеля на частоте 1 МГц, дБ (приведено в приложении Б)

l_стр=825м = 0,825 км,

a(f_расч) - затухание кабеля на расчетной частоте, дБ/км рассчитано в разделе 1.2;

 - рассчитанная длина участка регенерации.

После выполнения расчетов необходимо сделать вывод о соотношении А_{з ож} и А_{З треб.}
