Резервирование

Схемы защиты транспортных сетей предусматривают защиту линейного тракта (секций мультиплексирования), соединения (тракта высокого или низкого порядка, оптических каналов, виртуальных соединений при пакетной передаче) и оборудования.

Защита секции мультиплексирования вида 1+1 (1:1) относится к защите линейного тракта за счет резервного кабеля и оборудования. В этой защите различают две возможности:

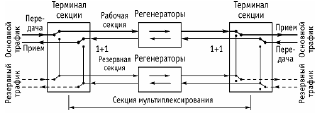

– (1+1) — одна рабочая секция мультиплексирования непрерывно дублируется одной резервной секцией мультиплексирования (рис.9). При аварии рабочей секции селектор приёмной стороны подключит резервную секцию;

Рис.9

– (1:1) — одна рабочая секция мультиплексирования может быть продублирована в аварийном состоянии резервной секцией, которая в нормальном режиме переносит дополнительный трафик, который автоматически сбрасывается при аварии основной рабочей секции

Рис.10

Признаками, инициирующими выполнение защитного переключения в секции мультиплексирования STM-N могут быть следующие сигналы:

– потеря сигнала на приеме (LOS);

– потеря цикла STM-N (LOF);

– избыточный коэффициент ошибок по битам (BER > 10–10).

Управление процессами переключения с рабочей секции мультиплексирования на резервную происходит в байтах К1, К2 заголовков MSOH резервной секции по приоритетам.

С учетом того, что передача линейных сигналов STM-N может происходить по одной или двум параллельным системам, возможны два варианта переключений: синхронизированный и несинхронизированный.

При двунаправленной передаче в рабочей секции переключение на резерв производится в двустороннем режиме, то есть передатчик и приемник синхронно переключаются на резерв.

При однонаправленной передаче в рабочей и резервной секциях переключение на резерв производится в одностороннем режиме, то есть приемник выбирает лучший по качеству сигнал. Это может привести к ситуации, когда по рабочей секции происходит передача только в одном направлении, например, слева направо (рис.10), а передача в другом направлении ведется в резервной секции.

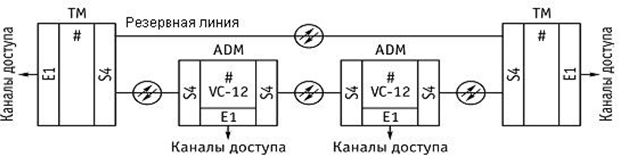

Учитывая, что в проектируемой ВОЛП топология «плоское кольцо», то резервирование будет осуществляться через резервную линию между узлами А и Г и будет выглядеть следующим образом:

Рис.11

Определение требуемых видов мультиплексоров и их количество

В данном проекте выбрана топология «плоское кольцо», так как проектируемая ВОЛП представлена в виде линии. Из расчётов выходит, что в узлах А, Б, В и Г требуется установить по одному мультиплексору STM-16.

Таблица №2: Виды мультиплексоров

Вариант топологии и кол-во мультиплексоров	Проектируемые узлы оптической транспортной сети
	А Армавир	Б Отрадо-Кубанское	В Гирей	Г Кропоткин
Топология плоское кольцо	1ТM STM-16	1ADM STM-16	1ADM STM-16	1ТM STM-16
