Расчёт числа первичных цифровых потоков е1
Эквивалентное число контейнеров VC12 определяется из соотношений:
E1 = 1 VC12
E3 = 21 VC12
E4 = 63 VC12
STM- 1 = 63 VC12
Для Ethernet используется виртуальная сцепка
Ethernet 100 = 2E3 = 42VC12
Таблица №1: Эквивалентное число потоков Е1
Пункт
|
|
Количество |
потоков Е1 |
|
Число потоков в сечении S |
||
А |
|
Б |
В |
Г |
|
|
|
А |
- |
|
177 |
213 |
80 |
370 |
|
Б |
177 |
|
- |
136 |
13 |
226 |
|
В |
213 |
|
136 |
- |
115 |
464 |
|
Г |
80 |
|
13 |
115 |
- |
208 |
|
Всего |
370 |
|
226 |
464 |
208 |
|
|
В таблице полученные в любом из направлении контейнеры VC12 складываются, тем самым, мы получаем количество VC12 проходящих в данном направлении. Так же количество VC12 определяет количество STM-1, используемых в данном направлении.
Распределение потоков Е1
Рис.3
Варианты топологии транспортной сети
Топология кольцо:

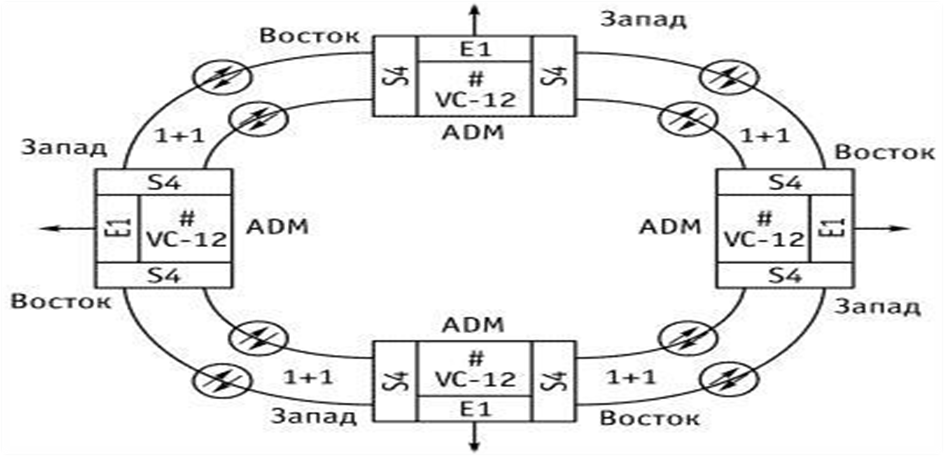

Эта топология, см. рис.4, широко используется для построения SDH сетей первых двух уровней SDH иерархии (155 и 622 Мбит/с). Основное преимущество этой топологии - легкость организации защиты типа 1 + 1, благодаря наличию в синхронных мультиплексорах двух пар (основной и резервной) оптических агрегатных выходов (каналов приема/передачи): восток - запад, дающих возможность формирования двойного кольца.
Рис.4
Топология точка-точка:
Сегмент сети, связывающий два узла А и В, или топология
«точка-точка», является наиболее простым примером базовой топологии SDH сети (рис 5). Она может быть реализована с помощью терминальных мультиплексоров ТМ, как по схеме без резервирования канала приема/передачи, так и по схеме со стопроцентным резервированием типа 1+1, использующей основной и резервный электрические или оптические агрегатные выходы (каналы приема/передачи). При выходе из строя основного канала сеть в считанные десятки миллисекунд автоматически переходит на резервный. Несмотря на свою простоту, именно эта базовая топология наиболее широко используется при передаче больших потоков данных по высокоскоростным магистральным каналам, например, по трансокеанским подводным кабелям, обслуживающим цифровой телефонный трафик. Эту же топологию используют для отладки сети при переходе к новой более высокой скорости в иерархии SDH, например, с 622 Мбит/с (STM-4) на 2,5 Гбит/с (STM-16) или с 2,5 (STM-16) на 10 Гбит/с (STM-64). Она же используется как составная часть радиально-кольцевой топологии (используется в качестве радиусов) и является основой для топологии «последовательная линейная цепь». С другой стороны, топологию «точка-точка» с резервированием можно рассматривать как вырожденный вариант топологии «кольцо».

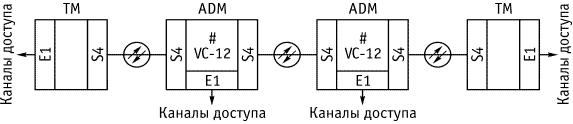

Топология линейная цепь:
Соединяет терминальные сетевые элементы и промежуточные
Рис.5
сетевые элементы с каналами доступа. Эта топология применяется при ограниченной дальности передачи и малого напряженного трафика. Формирует частный доступ каналов в промежуточных мультиплексорах ввода-вывода (ADM). Схема не имеет линейной защиты и отличается простотой построения и низкой стоимостью. Пример топологии показам на рисунке 6.
Рис.6

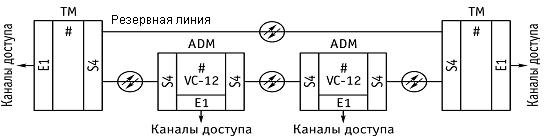

При
необходимости введения линейной защиты
в топологии линейная цепь вводится
резервная линия между терминальными
мультиплексорами, и в этом случае
топология преобразуется в
плоское кольцо. Пример топологии показам
на рисунке 7.
Рис.7

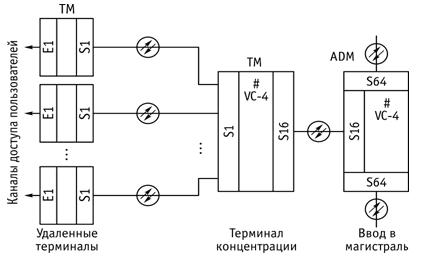

Топология звезда:
Это
архитектурное решение, применяется для
подключения удаленных узлов сети к
главной транспортной магистрали. При
этом один из мультиплексоров выполняет
функции концентратора, у которого часть
трафика выведена, например, к терминалам
пользователей, а оставшиеся каналы
доступа распределены по другим удаленным
узлам. В этом случае мультиплексор
должен обладать свойствами
Рис.8
мультиплексора ввода-вывода с развитыми возможностями кроссового коммутатора. Пример топологии показан на рис. 8.
