3.5. Контрольные вопросы
Назначение и задачи оповещения гражданской обороны.
Определение системы оповещения.
Классификация систем оповещения.
Назначение и краткая характеристика системы централизованного обеспечения.
Основные структурные элементы системы оповещения гражданской обороны.
Назначение и особенности создания федеральной системы централизованного оповещения.
Назначение и особенности создания региональной системы централизованного оповещения.
Назначение и особенности создания муниципальной системы централизованного оповещения.
Назначение и особенности создания локальной системы оповещения.
Назначение и краткая характеристика комплекса технических средств оповещения П-166.
Краткая характеристика электросирен и устройств управления их запуском.
Назначение и состав средств оповещения ОКСИОН.
Библиографический список
Федеральный Закон РФ «О гражданской обороне» от 12.02.1998 г. №28-ФЗ с изменениями и дополнениями, внесенными федеральным законом №122-ФЗ от 22.08.2004 г.
Постановление Правительства РФ № 177 от 1.03.1993 г. «Об утверждении положения о порядке использования действующих радиовещательных и телевизионных станций для оповещения и информированию населения РФ в чрезвычайных ситуациях мирного и военного времени».
Постановление Правительства РФ № 178 от 1.03.1993 г. «О создании локальных систем оповещения в районах размещения потенциально опасных объектов».
Постановление Правительства РФ № 804 от 26.11.2007 г. « Об утверждении Положения о гражданской обороне ».
Наставление по организации управления и оперативного (экстренного) реагирования при ликвидации чрезвычайных ситуаций. Утверждено протоколом заседания Правительственной комиссии по предупреждению и ликвидации чрезвычайных ситуаций и обеспечению пожарной безопасности от 28.05.2010 № 4.
Приказ МЧС России от 23.06.2006 г. №375 «Об утверждении и введении в действие Руководства по радиосвязи МЧС России».
Положение о системах оповещения населения. Приложение к Приказу МЧС России, Мининформсвязи России и Минкультуры России от 25 июля 2006 г. N 422/90/376.
Методические рекомендации по созданию в районах размещения потенциально опасных объектов локальных систем оповещения. Утверждены МЧС России 24.12.2002 г.
Концепция создания ОКСИОН в местах массового пребывания людей. МЧС России, 2005 г.
Зыков В.И., Командиров А.В., Мосягин А.Б, Тетерин И.М., Чекмарев Ю.В. Автоматизированные системы управления и связь: Учебник. // Под редакцией Зыкова В.И. - М.: Академия ГПС МЧС России, 2006. – 665 с.
Тетерин И.М., Топольский Н.Г., Матюшин А.В., Святенко И.Ю., Чухно В.И., Шапошников А.С. Центры управления в кризисных ситуациях и оповещения населения: Учебное пособие, под редакцией доктора технических наук профессора Топольского Н.Г. –М.: Академия ГПС МЧС России, 2009.– 272 с.
Нефедов В.И. Основы радиоэлектроники и связи: Учебник для вузов. – М.: Высшая школа, 2002.– 510 с.: ил.
Журнал "Технологии и средства связи" №1, 2006.
Гладков С. В., Колбашов М.А. Организация службы связи пожарной охраны: Учебное пособие. – Иваново: ООНИ ИвИ ГПС МЧС России. 2012. – 128 с.
Приложение 1

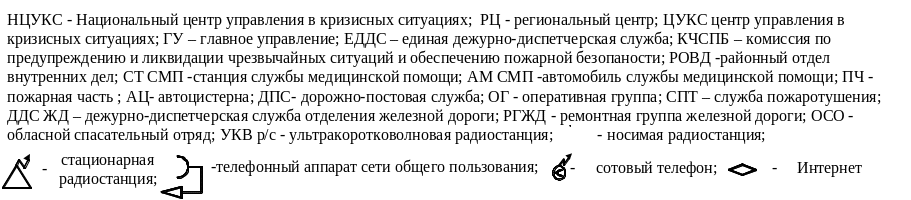

Схема организации связи на первом этапе ликвидации ЧС
Приложение 2

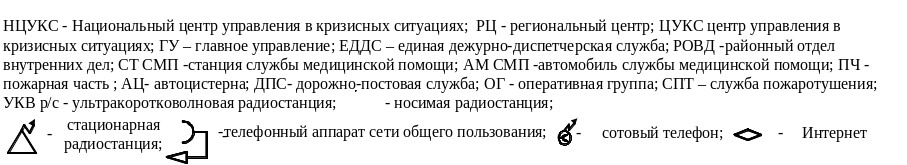

Схема организации связи на втором этапе ликвидации ЧС
Приложение 3
Схема организации связи на третьем этапе ликвидации ЧС
Приложение 4
Функциональные характеристики Р-168-5КВE, Р-168-25УЕ
Радиостанция |
Р-168-5КВE |
Диапазон, МГЦ |
1,5 – 29,9999 |
Пиковая мощность передатчика до АСУ, Вт, не менее |
10 |
Относительная нестабильность частоты, не более |
±3*10-7 |
Чувствительность приемника, мкВ, не более |
2 |
Шаг сетки частот, Гц |
100 |
Уровень восприимчивости по блокированию при ∆f >10% fp, дБмкВ, не менее |
130 |
Диапазон регулирования АРУ, дБ, не менее |
80 |
Диапазон регулирования РРУ, дБ, не менее |
80 |
Выходное напряжение на соединителе ТЛФ: − В режиме ТЧ, В − В режиме ТЛФ, В, не менее |
0,52±0,12 11 |
Номинальное напряжение на соединителе ТЛГ: − В режиме нажатия, В − В режиме отжатия, В |
+(20±5) -(20±5) |
Параметры радиоканала в режиме ТЧ: − Коэффициент нелинейных искажений, %, не более − Неравномерность АЧХ, на полосе частот от 700 до 2900 Гц, дБ, не более − В полосах частот от 300 до 400 Гц и от 3300 до 3400 Гц, дБ, не более |
12 3 6 |
Время готовности к работе из холодного состояния, мин., не более Время перехода с ПРМ на ПРД или обратно, мс, не более |
3 100 |
Время настройки на ЗПЧ, мс, не боле |
450 |
Радиостанция |
Р-168-25УЕ |
Диапазон частот, МГЦ |
30...107,975 |
Выходная мощность передатчика, Вт |
1; 8; 40
|
Ослабление гармонических составляющих частоты передатчика, дБ |
50 |
Чувствительность приемника, мкВ |
1,0 |
Ослабление побочных каналов прием, дБ |
80 |
Шаг сетки частот, кГц |
25 |
Скорость передачи информации, кбит/с речь данные |
16 1,2…16 |
Скорость перестройки в режиме ППРЧ, скачков в секунду |
100 |
Количество частот, используемых в режиме ППРЧ |
до 256 |
Количество радиоканалов |
1 |
Дальность связи, км на антенну Р-168БШДА на антенну Р-168ШДАМ |
до 20 до 40 |
Нестабильность частоты |
±2,0*10-6 |
Наработка на отказ, ч |
4000
|
Приложение 5
Функциональные характеристики УКВ радиостанций Такт-102, 201, 301
Радиостанция |
Такт-102 П45 #21 стационарная |
Такт-201 П45 #21 мобильная |
Такт-301 П45 #21 носимая |
Диапазон |
400-470 МГц |
400-470 МГц |
400-470 МГц |
Выходная мощность |
45 Вт (±15%) |
50 Вт (±15%) |
не менее 5 Вт (±15%) |
Автоматическое сканирование |
есть |
есть |
есть |
Девиация частоты |
± 5 кГц |
± 5 кГц |
± 5 кГц |
Шаг сетки частот |
12,5/25 кГц |
12,5/25 кГц |
12,5/25 кГц |
Число каналов памяти |
не менее 512 |
не менее 128 |
не менее 16 |
Управление частотой |
не менее 128 |
синтезатор |
синтезатор |
Управление выходной мощностью |
синтезатор |
программное |
программное |
Коэффициент нелинейных искажений |
программное |
не более 3% |
не более 2,5х10-6 |
Стабильность частоты |
не более 3% |
не хуже 2х10-6 |
не более 2,5х10-6 |
Чувствительность (при 12 дБ sinad) |
не менее 0,28 мкВ |
не хуже 0,25 мкВ |
не менее 0,25 мкВ |
Избирательность по соседнему каналу |
-75дБ/25кГц или -65дБ/12,5кГц |
не хуже 70 дБ |
-75дБ/25кГц или -65дБ/12,5кГц |
Уровень побочных излучений |
не более (-75 дБ) |
не более (-75 дБ) |
не более 80 дБ |
Номинальная звуковая мощность (НЗМ) |
не менее 3 Вт на внут. громкогов. |
не менее 3 Вт на внут. громкогов. |
не менее 0,8 Вт |
Искажение звука при НЗМ |
не менее 22 Вт на внеш. громкогов. |
не менее 13 Вт на внеш. громкогов. |
- |
Искажение звука при НЗМ |
не более 3% |
не более 3% |
не более 3% |
Диапазон рабочих температур - |
(-30…+60 оС) |
(-30…+60 оС) |
(-30…+60 оС) |
Внешние габаритные размеры радиостанции – |
- |
не более 155х50х160 мм |
не более 62х135х40мм |
Аккумуляторная батарея |
- |
- |
Li-lon, не менее 2000 мАч |
Вес радиостанции (с АКБ) |
- |
- |
не более 310 гр. |
Приложение 6
Возможности подвижного пункта управления
П
редназначен
для оперативной работы комиссии по ЧС
в полевых условиях при возникновении
аварий и ЧС, доставки оборудования к
местам ЧС природного и техногенного
характера, управления аварийно-спасательными
и другими неотложными работами,
мероприятиями по оказанию медицинской
помощи пострадавшим, обеспечения связи
и оповещения в ходе ликвидации последствий
ЧС, катастроф и стихийных бедствий.
Особенности:
- Высокая проходимость, обусловленная характеристиками базового шасси;
- Возможность автономной работы в удаленных районах в радиусе 500 км без дозаправки и обеспечение отдыха 4-5 человек;
- Возможность работы в районах с холодным климатом (до - 40°С) за счет подогрева кабины и фургона, а также двигателя;
- Устойчивость кузова-фургона к воздействию внешней среды.
Составными частями АСМ являются:
Шасси КАМАЗ-43118-1048-13 с лебедкой, двумя топливными баками общей ёмкостью 560л, двумя фарами-прожекторами, кабина со спальным местом, запасное колесо под рамой сзади; специальный кузов-фургон для работы 14 человек и отдыха 3 человек;
- Спереди фургона установлены, рупорные громкоговорители и антенная телескопическая мачта с механическим приводом. Фургон делится на три отсека:
отсек руководителя предназначен для проведения заседаний комиссии по ЧС и отдыха 1 человека, размещения специального и бытового оборудования, документации.
оперативный отсек предназначен для посменной работы оперативной группы и отдыха 2-х человек, размещения средств связи и оповещения, оргтехники и другого оборудования.
вспомогательный отсек предназначен для размещения специального оборудования и кухонного, технического и сантехнического модулей.
Выполняемые задачи и возможности:
- Оперативная доставка расчета из 3 человек, средств связи и оповещения, специального оборудования к местам возникновения ЧС по дорогам всех категорий;
- Количество посадочных мест для работы в фургоне – 14;
- Оповещение населения о ЧС, передача специальных световых и звуковых сигналов, речевых команд и сообщений в радиусе до 1000 м;
- Организация радиосвязи в УКВ диапазоне с использованием мобильной радиостанции на дальность до 50 км и носимых – на дальность 2 – 3 км;
- Организация радиосвязи в КВ диапазоне с использованием мобильной радиостанции на дальность до 3000 км;
- Привязка к существующим линиям связи с помощью полевого кабеля;
- Работа от автономного источника электроэнергии (электростанция) на месте, а от бортовой сети машины - на месте и в движении;
- Оказание первой медицинской помощи пострадавшим до 50 человек;
- Ведение радиационной и химической разведки;
- Ликвидация локальных очагов возгорания;
- Ограждение опасных участков и мест проведения аварийно-спасательных работ;
- Освещение мест проведения аварийно-спасательных работ.
Специальное оборудование: комплект мобильных средств связи; комплект энергоснабжения и осветительного оборудования; индивидуальные радиостанции; звукоусилительная система; оргтехника; ноутбук; сигнально-громкоговорящая установка; средства пожаротушения; приборы радиационной и химической разведки и газового контроля; одежда спасателей (зимняя и летняя); индивидуальные средства защиты органов дыхания и кожи.
Приложение 7
Основные характеристики радиорелейной станции P-419А
Приемопередающая аппаратура станции работает в диапазонах частот: |
|
диапазон "2" |
160...240 МГц |
диапазон "3" |
240...320 МГц |
диапазон "4" |
320...480 МГц |
диапазон "5" |
480...645 МГц |
РРС обеспечивает в условиях среднепересеченной местности при отношении сигнал/шум в канале ТЧ 35 дБ создание радиорелейных линий следующей протяженности: |
|
в диапазоне 160-645 МГц при 6-канальной работе |
до 300 км (6-8 интервалов) |
в диапазоне 240-645 МГц при 12-канальной работе |
до 75 км (2 интервала) |
в диапазоне 480-645 МГц при 24,60-канальной работе |
до 20 км (1 интервал) |
Передаваемый цифровой информационный поток со скоростями, кБит/с: |
|
в диапазонах "2", "3", "4" |
до 48 |
в диапазоне "5" |
до 480 |
Мощность передатчиков на антенном выходе составляет, Вт: |
|
в диапазонах "2", "3" |
10 |
в диапазоне "4", "5" |
6 |
Максимальная потребляемая мощность, кВт: |
|
от трехфазной сети 380 В, 50 Гц, не более |
2,3 |
Чувствительность приемников при отношении сигнал/шум 35 дБ в канале ТЧ, мкВ: |
|
в диапазонах "2", "3", "4" |
4,5 |
в диапазоне "5" |
8,9 |
Потребляемая мощность от трехфазной сети 380 В, 50 Гц, не более, кВт |
до 2,3 |
Антенны на диапазоны "2"..."5" с коэффициентом усиления, дБ: |
|
две направленные |
7,5 |
одна ненаправленная дискоконусная |
12,5 |
Первичное электропитание станции: |
|
от двух (основного и резервного) электроагрегатов типа АБ-4-Т/400-М2; |
|
от внешней сети трехфазового тока 380 В, 50 Гц; |
|
от аккумуляторов (аварийное электропитание |
|
Рабочий диапазон температур, °С |
-30...+50 |
Относительная влажность, при +40 °С, % |
98 |
Пониженное атмосферное давление, гПа |
613 |
Приложение 8
Р
асстановка
средств связи на пожаре
с использованием минисотовой сети связи
Приложение 9
Услуги связи |
Globarstar |
Inmarsat
|
Thuraya |
|||||
Inmarsat- В
|
Inmarsat - С
|
Inmarsat - М
|
Мини-М |
М4 (GAN) |
R-BGAN |
|||
Примерная зона обслуживания
|
Россия, Европа, Сев. и Южн. Америка |
Все страны мира и основные морские пути |
Россия частично, страны СНГ, Сев. и Центр. Африка, Ближний Восток |
|||||
Тип абонентской станции |
трубка |
переносной (чемодан), полустационарный |
различные варианты исполнения |
портативный (дипломат) |
ноутбук |
терминал + антенна |
ноутбук |
трубка |
Услуги сети:
телефония |
да |
да |
нет |
да |
да |
да |
нет |
да |
факс
|
с помощью доп. оборудования
|
да |
нет |
да |
да |
да |
с помощью доп. оборудования |
с помощью доп. оборудования |
передача данных, кбит/с
|
9,6 |
9,6; 56/64 |
0,6 |
2,4 |
2,4 |
64 |
144 |
9,6 |
Приложение 10
Основные тактико-технические характеристики
комплекса технических средств оповещения П-166
1.1. В состав оповещения П-166 входят:
- КТС станции местной телефонной (МТ) станции (П-166 МТ), состоящий из: блока оповещения универсального (П-166 БОУ) НЯИТ.465689.004 ТУ; блоков индивидуальных комплектов (П-166 БИК) НЯИТ.465689.003 ТУ;
- блок коммутации сообщений (П-166 БКС) НЯИТ.465653.007 ТУ;
- командный пульт управления (П-166 КПУ) НЯИТ.465673.004 ТУ;
- автоматизированный пульт управления (П-166 АПУ) НЯИТ.465673.003 ТУ;
- блок переключения РТУ (П-166 БПР) НЯИТ.468332.039 ТУ;
- приемник местного оповещения (П-166 ПМО) НЯИТ.468383.000 ТУ.
Для текущего ремонта имеются одиночные комплекты ЗИП-О, имеющие в своем составе типовые элементы замены (ТЭЗ).
1.2. Особенности работы и эксплуатации составных частей
1.2.1. Комплекс технических средств станции МТ (П-166 МТ) предназначен для доведения речевой информации до населения по радиотрансляционной сети, до должностных лиц - на телефоны (или приемники местного оповещения П-166 ПМО), для управления электросиренами и включает в себя:
- блок оповещения универсальный (П-166 БОУ);
- блоки индивидуальных комплектов (П-166 БИК) - до 8 штук.
Блоки имеют стандартный размер 600 х 302 х 306 мм и размещаются на МТС райцентра, АТС города или сельского района.
БОУ предназначен для управления оконечными средствами оповещения (телефоны, ПМО, электросирены, РТУ, П-166 ВАУ (СГС-22 М)) и обеспечивает:
- прием команд управления и речевых сообщений с верхнего звена или КПУ (АПУ) для циркулярного или избирательного запуска оконечных устройств;
- отбор абонентских линий, передачу на телефонные аппараты вызывного сигнала и ретрансляцию речевых сообщений при снятии трубки;
- отбор абонентских линий и передачу по ним сигналов управления устройствами П-164 А для включения электросирен в непрерывном или прерывистом режимах;
- передачу по каналам ТЧ или соединительным линиям сигналов управления на БПР для переключения РТУ или звукового сопровождения телевещания и ретрансляции по ним речевых сообщений;
- управление БИК (до 8 шт.).
БИК предназначен для наращивания числа направлений и должен выполнять функции БОУ в части управления оконечными устройствами оповещения (число направлений - до 20).
1.2.2. Блок коммутации сообщений (П-166 БКС) заказывается при необходимости и предназначен для коммутации команд и речевых сообщений по 8 направлениям с целью создания разветвленной радиально-узловой структуры сети местного оповещения и обеспечивает:
- отбор соединительных линий, прием команд с верхнего звена управления по одному из трех независимых входов и ретрансляцию по 8 направлениям в нижнее звено (на БКС или БОУ или БПР);
- прием и ретрансляцию речевых сообщений;
- прием информации по каждому из 8 входов с нижнего звена и их ретрансляцию в верхнее звено.
Продолжение приложения 10
1.2.3. Командный пульт управления (П-166 КПУ) предназначен для управления оконечными средствами КТС местного оповещения и для приема информации оповещения с верхнего звена и состоит из клавиатуры и блока обмена, соединенных кабелем длиной до 5 м.
Клавиатура размещается на столе, а блок обмена, представляющий из себя моноблок с двумя ТЭЗ, в любом удобном месте.
КПУ обеспечивает:
- набор на клавиатуре команд, отбор канала ТЧ или физической линии и передачу на БОУ информации для управления сиренами, РТУ, телефонными аппаратами (или ПМО) в циркулярном и избирательном режимах;
- передачу речевых сообщений с микрофона или диктофона;
- прием с БОУ подтверждений и индикацию ответов абонентов;
- прием по каналу ТЧ или физической линии команд оповещения с КТС верхнего звена, индикацию номера принятой команды и звуковую сигнализацию о приеме;
- передачу на КТС верхнего звена автоматических и ручных подтверждений о приеме сигнала оповещения;
- обмен речевыми сообщениями с КТС верхнего звена.
1.2.4. Автоматизированный пульт управления (П-166 АПУ) предназначен для управления оконечными средствами местного оповещения и для приема информации оповещения с верхнего звена, построен на базе ПЭВМ, выполняет функции КПУ и дополнительно обеспечивает:
- предварительную подготовку, коррекцию и хранение списка абонентов, речевых сообщений и программ запуска сети;
- документирование на принтере и жестком диске результатов оповещения.
1.2.5. Блок переключения РТУ (П-166 БПР) предназначен для переключения радиотрансляционного узла с основного режима работы на передачу речевой информации оповещения и обеспечивает:
- прием по каналам ТЧ или физическим линиям (2 или 4-проводным) команд и речевой информации с БОУ или БКС;
- дистанционное включение питания усилителей РТУ (до 4-х);
- передачу подтверждений о приеме команды управления;
- ретрансляцию речевой информации на вход усилителей (до 4-х).
1.2.6. Приемник местного оповещения (П-166 ПМО) предназначен для оповещения личного состава в помещениях и должен обеспечивать:
- прием по двухпроводной линии вызывного сигнала с БОУ и включение звуковой сигнализации о приеме;
- передачу ручного подтверждения о приеме вызывного сигнала;
- прием речевого сообщения и воспроизведение его через встроенный громкоговоритель.
Приложение 11
Перечень сокращений
АПУ - автоматизированный пульт управления
АТС - автоматическая телефонная станция
АСЦО - автоматизированная система централизованного оповещения;
АХОВ - аварийно химически опасное вещество
АЭС - атомная электростанция
А – оконечное устройство «А» (аппаратура П-164)
БИК - блок индивидуальных комплектов
БКС - блок коммутации сообщений
БОТ - блок оповещения универсальный
БПР - блок переключения радиотрансляционного узла
ВАУ - выходное акустическое устройство
ВВС- военно-воздушные силы
ГО - гражданская оборона
ГУ – главное управление
ЗПУ - запасный пункт управления
ЗИП - запасные части, инструмент и принадлежности
ИВЭП - источник вторичного электропитания
КПУ – командный пульт управления
КТС - комплекс технических средств
ЛСО - локальная система оповещения
МКФ – микрофон
МПД – мультиплексор передачи данных
МТС междугородняя телефонная станция
НГО - начальник гражданской обороны
ОД - оперативный дежурный
ОУ - орган управления (по делам гражданской обороны и чрезвычайным
ситуациям)
ОУС - объектовый узел связи
ПВО – противовоздушная оборона
ПК – передающий комплект
ПМО – приемник местного оповещения
ППУ – повседневный пункт управления
ПТЦ - передающий телевизионный центр
ПЭВМ - персональная электронно-вычислительная машина
ПСО- поисково-спасательный отряд
РОВД – районный отдел внутренних дел
РТУ - радиотрансляционный узел
РУС – районный узел связи
РЭ - руководство по эксплуатации
СГС – система громкоговорящей связи
ТАСЦО - территориальная автоматизированная система централизованного
оповещения
ТЭЗ - типовой элемент замены
ТЧ канал - канал тональной частоты
УПВ - узел проводного вещания
УС - узел связи
ЦСПВ – центральная студия проводного вещания
ЦЩРК - центральный щит радиационного контроля
ЦЩУ - центральный щит управления
ЧС - чрезвычайная ситуация
