Методическая разработка
ПРОВЕДЕНИЯ ПРАКТИЧЕСКОГО ЗАНЯТИЯ
(Направление подготовки 280700.62 - Техносферная безопасность
профиль «Защита в чрезвычайных ситуациях»)
по учебной дисциплине
«Системы связи и оповещения»
Тема № 4 Беспроводные системы связи и оповещения
Занятие 4/2 Средства радиосвязи гражданской обороны
Учебная группа: 301
Цели и задачи занятия:
Изучить понятия и элементы системы радиосвязи.
Прививать навыки научного анализа и обобщения полученных результатов.
Воспитывать стремление к повышению знаний и профессиональных навыков.
II. План проведения и расчет учебного времени
Содержание и порядок проведения занятия |
Время, мин |
ВВОДНАЯ ЧАСТЬ ОСНОВНАЯ ЧАСТЬ Учебные вопросы:
ЗАДАНИЕ ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗУЧЕНИЯ ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ |
5 160
80 80 5 10 |
III. Учебно-материальное обеспечение:
Видеопроектор, ноутбук, учебная доска.
Учебная стойка УРПС (Устройство радиоприемных систем)
IV. Методические материалы
к проведению практического занятия
ВВОДНАЯ ЧАСТЬ
При изучении принципов радиосвязи связи важно получить устойчивые знания об особенностях использования оконечных и промежуточных средств автоматической телефонной связи, применения телефонной аппаратуры в практической деятельности при решении задач гражданской обороны.
В ходе занятия студентам необходимо получить представление о физических процессах, происходящих в сети радиосвязи, понять и усвоить принцип действия передающей и приемной части радиостанции, осуществить самостоятельные действия по включению и установке рабочих параметров радиостанций.
ОСНОВНАЯ ЧАСТЬ
Средства радиосвязи гражданской обороны
Первый учебный вопрос поясняется преподавателем с помощью слайдов на видеопроекторе. Таким способом поясняются различные типы, тактико-технические характеристики и функциональные возможности средств радиосвязи, применяемых при решении вопросов гражданской обороны. Студенты принимают участие в демонстрации работы учебных средств радиосвязи. Назначение, основные технические характеристики и особенности применения средств радиосвязи, используемых в деятельности подразделений МЧС России, целесообразно записать в рабочие тетради обучаемых.
Для организации радиосвязи гражданской обороны применяются технические комплексы. Наиболее современными радиосредствами в диапазоне частот от 1,5 до 108 МГц являются радиостанции комплекса Р-168Е «Акведук», предназначенные для обеспечения устойчивой помехозащищенной радиосвязью в сложных условиях эксплуатации.
Они могут обеспечивать симплексный, двухчастотный симплексный и дуплексный режимы работы, программную перестройка рабочей частоты, адаптивную автоматизированная связь, техническое маскирование речевой и цифровой информации, сканирующий прием по заранее подготовленным частотам, избирательную и циркулярную связь, ручной и автоматический ввод данных, ретрансляцию информации.
К особенностям радиостанций этого комплекса следует отнести:
программную перестройку рабочей частоты;
высокую скорость перестройки рабочей частоты УКВ и КВ радиосредств по заданному алгоритму во всем рабочем диапазоне;
экономичный прием для портативных и носимых радиостанций в целях экономии потребляемой энергии;
адаптивную автоматизированную адресную связь для обеспечения устойчивой работы в условиях воздействия помех;
простоту в эксплуатации, обеспечиваемую за счет возможности автоматизированного выбора и ввода в радиосредство радиоданных;
функционально-модульный принцип построения радиосредств, позволяющий в условиях полевых мастерских проводить ремонт методом замены модулей.
На рис. 1 показан внешний вид радиостанций комплекса Р-168Е.
а) б) в)

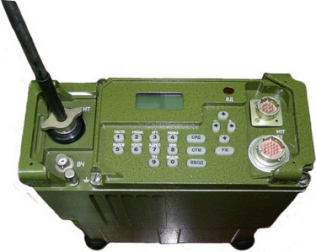

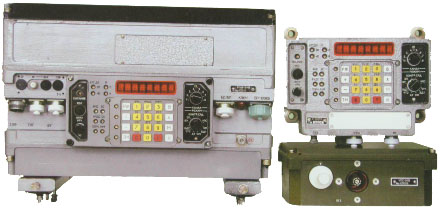

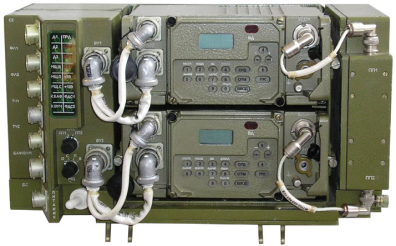

Рисунок 1- Радиостанции комплекса Р-168Е: а) - возимая КВ диапазона Р-168-5КВE;
носимая КВ диапазона Р-168-5КНЕ; возимая УКВ диапазона Р-168-25УЕ
Подразделения гарнизонов пожарной охраны и аварийно-спасательных формирований для организации оперативной радиосвязи используют радиостанции с диапазонами частот 140-174 МГц и 400-470МГц.
В соответствии с приказами МЧС России от 22.12.2010 г. № 668, № 669, № 670 приняты на снабжение в системе МЧС России УКВ радиостанции профессионального назначения: носимые типа Такт- 301, возимые Такт- 201 и стационарные типа Такт- 102 (рис. 2).
Радиостанции комплекса Такт разработаны специально для систем профессиональной радиосвязи. Высокая надежность радиостанций в сочетании с простотой управления и эксплуатации делает их востребованными в деятельности МЧС России, в подразделениях пожарной охраны.
а)
б)
в)

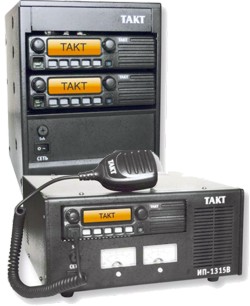

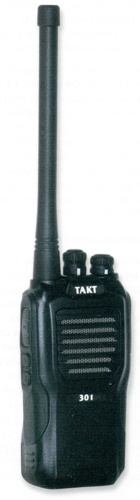

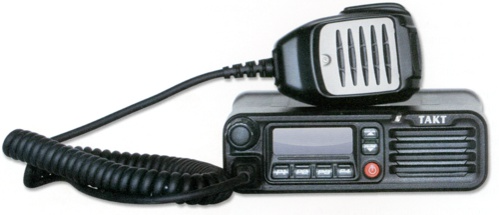

Рисунок 2- Радиостанции комплекса Такт: а) – радиостанциия Такт-201; б) – радиостанциия Такт-301, в) – стационарнарный радиокомплекс Такт
Стационарная радиостанция Такт-102 является удобным в эксплуатации средством связи, с системой шумопонижения, улучшающей качество звука и снижающей шумы во время пауз в разговоре.
Возимая радиостанция Такт-201 обеспечивает все фунциональные возможности, присущие аналогичным радиостанциям. Кроме того, она имеет функцию громкой связи для использования радиостанции в качестве мегафона, обеспечивает возможность передачи данных. Программирование частот и управление встроенными функциями производится с компьютера через специализированное программное обеспечение.
Носимая радиостанция Такт-301 выполнена во влаго- и пылезащищенном корпусе, что позволяет обеспечивать ее работоспособность в самых тяжелых и неблагоприятных условиях. Все режимы работы радиостанции отображаются через светодиодную индикацию и звуковую сигнализацию. Радиостанция имеет различные встроенные функции и режимы: «автоматическое сканирование»; «монитор»- для прослушивания канала без шумоподавления; две программируемые функциональные кнопки; встроенный электронный серийный номер; двухступенчатую установку режима пониженной мощности; переключаемый шаг сетки частот.
