3 Кранасты арқалықты есептеу және құрылымдау

[1, 369-391- бет].

Кранасты арқалықтар қимасының түрі кранның жұмыс ережесіне, оның жүк көтергіштігіне және аралығына байланысты қабылданады. Арқалық аралығы 6 м жіне крандардың жүк көтергіштігі 50 т-ға дейін әдеттегі жұмыс ережесі кезіндегі прокатты косымша күшейтілген қоставрлар қолданылады.

Кранасты арқалықтардың есебі көбінесе әдеттегі арқалықтар есебіне ұқсас, Бірақ жылжымалы кран жүктемесі динамикалы және көп еселі қайтамалы болғандықтан есепті бірқатар ерекшелікке келтіреді.

Кранасты арқалықтардағы есептік күштеулер (максималды майыстырушы моменттер мен көлденең күштер) жүк көтергіштіктері ең үлкен жақын келген екі кранның жүктемесінен табылады.

Кранасты арқалықтардың шекті мүмкіндік майысымы:

[f / l] = 1 / 400 – жұмыс ережелер топтары 4К – 6К крандар үшін;

[f / l] = 1 / 500 – жұмыс ережелер топтары 7К, 8К крандар үшін.

3-мысал. Кранасты арқалықты есептеу және құрылымдау

3.1-сурет. Жақын келген екі кран жүктемесінің жүйесі

Кран дөңгелегіндегі мөлшерлі күштеулер:

-тік

-көлденең

Жұмыс ережелері 4К ...6К крандар үшін күштің мәні мына формула бойынша анықталады

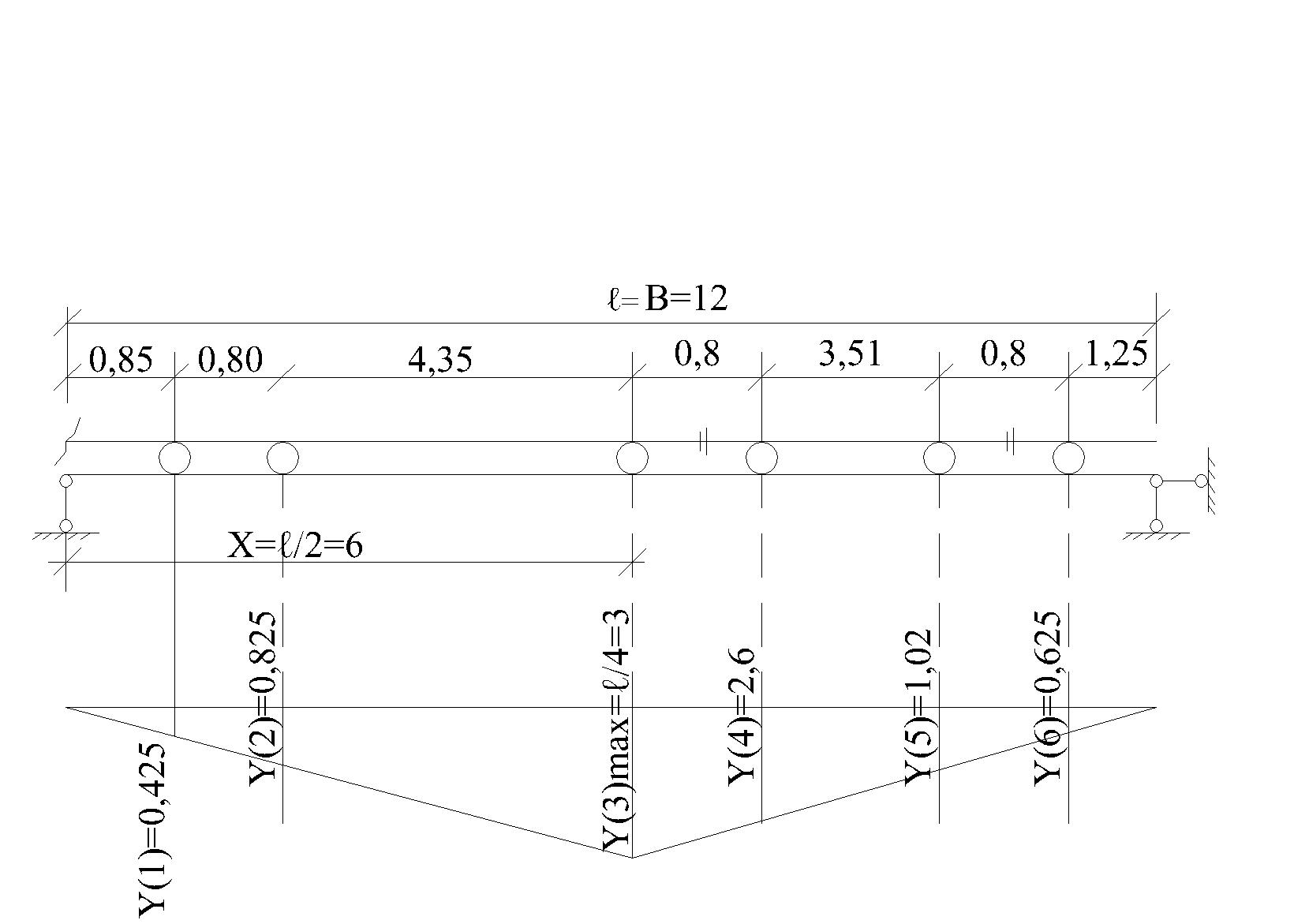

Кранның тік жүктемесі әсерінен есептік майыстырушы моментті анықтаймыз. Максималды майыстырушы моменті бар қима аралығының ортасында орналасқан деп болжамдап, осы қимадағы моменттің ықпал сызығын пайдалана отырып, крандарды қолайсыз жағдаймен орналастырамыз

мұндағы қосымшаның 3- кестесі бойынша;

= 0,85 – қосымшаның 4 – кестесі бойынша;

= 1,1 – қосымшаның 5 – кестесі бойынша;

α = 1,05 – кранасты конструкциялардың меншікті салмағы мен тежеу алаңшасындағы уақытша жүктеменің әсерін ескереді;

= 0,95 – арналуы бойынша сенімділік коэффициенті.

Кранның көлденең жүктемесінен есептік моментті анықтаймыз

мұндағы = 1 – қосымшаның 5 – кестесі бойынша

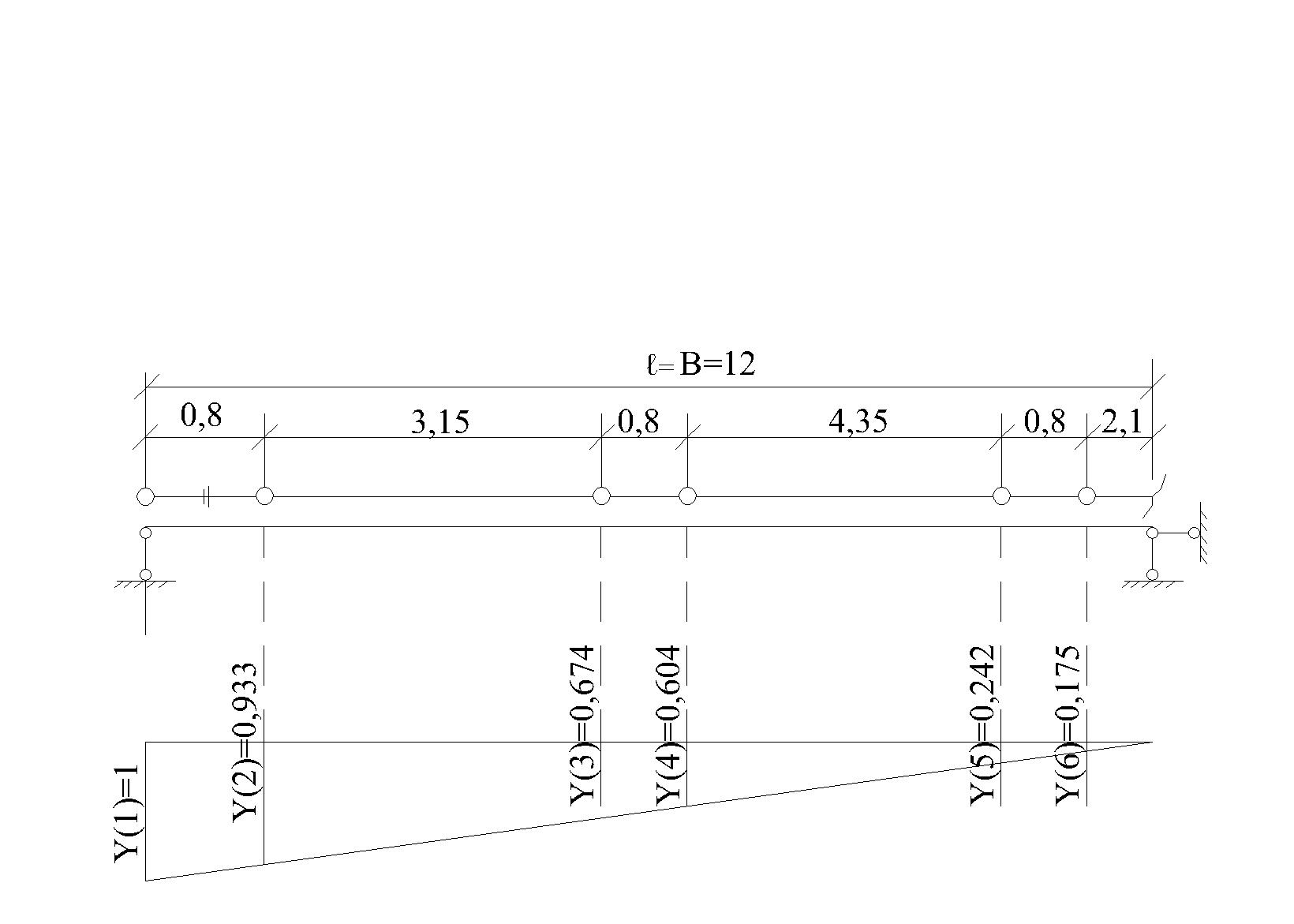

Максималды көлденең күшті анықтау үшін тіректегі көлденең күштің ықпал сызығын жүктейміз.

Тік жүктемеден арқалық тірегіндегі есептік көлденең күш

Кранасты арқалық қимасын іріктеп алу

Кранасты арқалық қимасы симметриялы С345 болаттан, ал тежеу конструкциясын қалыңдығы t = 6 мм кедір – бұдырлы болаттан және №36 швеллерден қабылдаймыз (арада фахверктік бақаны болса және рама адымы 6 м кезінде №16, 17, 18 швеллерлер жеткілікті).

Ең кернелген «А» нүктедегі қиманың беріктік шарты

мұндағы β – кранасты арқалықтың жоғары белдемесіндегі кернеуге горизонтальды көлденең жүктемелердің есерін ескеретін коэффициент

Мұндағы м – аралық биіктігі, оны (1/6 ... 1/10) аралығында қабылдауға болады;

h_Тж = h = 1 м – тежеу конструкция қимасының ені

Арқалықтың минималды биіктігі

мұндағы M_n - арқалықты бір кранмен жүктеген кездекгі момент. M_n мәнін ықпал сызығынан анықтаймыз (3.2-суретті қара). Бір кранмен жүктелген кездегі ықпал сызық ординаталарының қосындысы

Кранның жұмыс ереже тобы 7К болған болғандықтан [f / l] = 1 / 400.

Бролат шығыны бойынша арқалықтың оптималды биіктігі

Қосымшаның 6 – кестесі бойынша арқалық қабырғасының иілгіштігін тағайындаймыз.

Қабылдаймыз һ_а = 140 см (10 см еселі).

Арқалық сөрелерінің қалыңдығын тағайындаймыз t_f = 2,0 см, онда қабырғаның биіктігі

күшпен кесуге кедергі шартынан қабырға қалыңдығы

мұндағы

Қабылдаймыз t_w = 12 мм, бұл кезде

Белдемелік табақтардың өлшемдері:

Сөрелердің қажетті ауданы

Рельсті бекіту шарттары бойынша

b_{f min} = 350 мм.

b_f = A_{f қаж} / t_f = / 2 = 51,14 см.

Белдемесін қимасы 20х500 мм табақтан қабылдаймыз. A_f = 100 см².

Сығылған белдеменің орнықытылығы қамтылған, себебі

30-кесте [2] қара.

Қатынас b_f / һ_а = 50/ 140 =1 / 2,8 ұсынылған аралықтарда (b_f / һ_а = 1 / 3... 1/5) орналасқан.

Кранасты арқалық қимасының ауданы

А = 2 А_f + А_w = 2 · 100 + 136 · 1,2 = 363,2 см².

Киманың беріктігін тексеру

Х – Х өсіне қатысты кранасты арқалықтың геометриялық сипаттамалары:

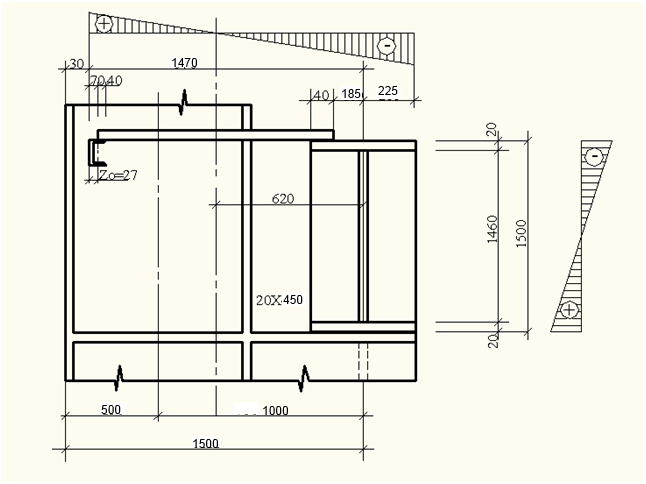

У – У Өсіне қатысты тежеу арқалығының геометриялық сипаттамалары (тежеу арқалығының құрама кранасты арқалықтың үстіңгі белдемесі, тежеу табағы мен швеллер кіреді; №36 швеллердің көлденең қима ауданы А = 53,4 см²; тежеу табағының ені 970-70 – 160 = 740 мм, (3,4 – суретті қара);

кранасты арқалықтың өсінен қиманың ауырлық ортасына дейінгі ара қашықтық

қиманың ауырлық ортасынан кранасты арқалықтың жоғарғы белдемесінің ең кернелген «А» нүктесіне дейінгі ара қашықтық

х_А = х₀ + b_f / 2 = 41,557 + 25 = 66,55 см.

Кранасты арқалықтың үстіңгі белдемесіндегі (А нүктесінде) тік кернеулерді тексереміз

Кранасты ақалықтың майысымын және тірек үстіндегі жанама кернеулердің әсеріне қабырғасының беріктігін тексеру қажет емес, себебі арқалықтың биіктігі һ_а минималды һ_min мәнінен артық, ал қабылданған қабырғаның қалыңдығы кесу шартынан анықталғаннан қалыңдау.
