4.16 Расчет поперечного ребра жесткости

В целях унификации под каждой балкой настила ставим поперечные ребра жесткости и крепим к ним балки настила.

Примем b_h=100 мм.

Примем t_s=10 мм.

=0,65*10* =172 мм

Рисунок 3.4. Конструкция поперечного ребра

=2*10*1+2*(17,2+1)*1=56,4 см²

см²

табл. Д.1

Устойчивость условного стержня обеспечена

Принимаем высоту катета шва k_f=7 мм.

4.17 Расчет угловых сварных швов, прикрепляющих поперечное ребро к стенке балки

Нагрузка на угловые швы принимается равной опорной реакции балки настила

R_бн = 38,4 кН

Сварка полуавтоматическая в среде углекислого газа. Сварочная проволока Св-08Г2С. Соединение тавровое, швы двусторонние, выполняются в нижнем положении. Опорная реакция передается на ребро в точке сопряжения балки настила.

Сталь ребра и стенки С345

k_{f, min} = 5мм при t_max = 6…10 мм, табл. 38

_f=0.7 при d<1.4мм табл. 39

_z=1

Несущая способность сварного шва при разрушении:

-по металлу шва

;

- по основному металлу

Расчет по металлу шва – определяющий.

Принимаем k_f =5 мм.

4.18 Расчет опорного ребра.

Конец балки в месте опирания ее на колонну укрепляется опорным ребром. Сталь опорного ребра принимается в соответствии со сталью стенки.

Размеры опорных ребер определяются из расчета на смятие торца ребра при .

где .

В случае, если расчет ведется по условию сжатия:

Зададим сталь опорного ребра С345. Размер выступающей части балки а=20 мм

R_un=46кН/см² при t=(2…20] мм Табл.В.5

_m=1.025 Табл.3

Принимаем ширину опорного ребра равной ширине балки в измененном сечении.

Принимаем

Несущая способность опорного ребра на смятие обеспечена.

Проверяем устойчивость опорной части балки.

=3,38

Табл.Д.1

Устойчивость опорной части обеспечена.

4.19 Расчет угловых сварных швов, прикрепляющих опорное ребро к стенке балки.

Сварка полуавтоматическая в среде углекислого газа. Сварочная проволока Св-08Г2С. Швы фланговые.

k_f=7мм при t=20мм Табл. 38

_f=0.7 при d<1.4мм Табл. 39

_z=1

Расчет по металлу шва – определяющий.

Принимаем k_f =9 мм.

4. 20 Расчет поясных швов

Поясные угловые двусторонние сварные швы главной балки рассчитываются на действие неподвижной нагрузки из условия обеспечения несущей способности металла сварного шва и элементов балки:

где - сдвигающее пояс усилие на единицу длины.

291651,7см⁴

см³

Расчет ведется на действие Q_max. =577,53 кН

кН/см

Сварка автоматическая в среде углекислого газа. Сварочная проволока Св-08Г2С толщиной 1,4 мм. Соединение тавровое, швы двусторонние, выполняются в положении «лодочка».

Сталь стенки С345 толщиной 20 мм, пояса С345 толщиной 20 мм.

k_{f, min} = 7 мм при t_max = 17…22 мм, табл. 38

_f=0.7 при d<1.4мм табл. 39

_z=1,0

Несущая способность сварного шва при разрушении:

-по металлу шва

;

- по основному металлу

Расчет по металлу шва – определяющий.

Принимаем k_f =7 мм.

21. Монтажный стык главной балки.

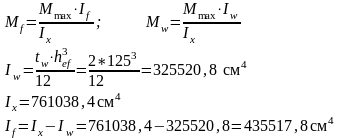

Для того, чтобы избежать сварки при монтаже, стыки выполняем на высокопрочных болтах. Площадь сечения накладок больше площади сечения перекрываемых элементов. Расчет каждого элемента ведется самостоятельно. Изгибающий момент между полкой и стенкой распределяется пропорционально их жесткостям.
