2. Конструктивный расчет.

Главная балка стальная: сталь поясов – С345; сталь стенки - С345.

По табл. В5 для стали С345 по СП 16.13330.2011 для листового профиля при толщине  .

По табл. 1 СП 16.13330.2011

Минимальная высота балки:

Примем с учетом сортамента листового проката t_w=20 мм.

Из условия экономичности оптимальная высота балки:

h_ef =1250мм

Принимаю t_f = 20мм, b_f =260мм. По ГОСТ 82-70*

Рис. 3.1 Поперечное сечение главной балки

2. Проверка подобранного сечения.

Находим геометрические характеристики.

4.8 Проверка прочности

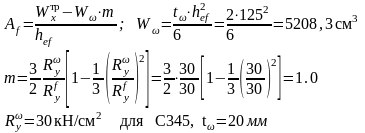

Уточняем расчетное сопротивление R_y^f при t_f =20мм для стали полки С345:

т.В6 СП 16.13330.2011.  R_y^f =30 кН/см²

4.8.1 Проверка прочности по нормальным напряжениям

Прочность по нормальным напряжениям обеспечена.

4.8.2 Проверка прочности по касательным напряжениям:

а

Прочность по касательным напряжениям обеспечена.

4.9 Проверка жесткости

К оэффициент  учитывает изменение сечения по длине балки.

Примем =0.85

Жесткость балки обеспечена.

4.10 Изменение сечения главной балки.

Выполним изменение сечения главной балки

Рационально выполнить изменение сечения на расстоянии Принимаем х=2.8м

В измененном сечении находим:

Рис.3.2

4.11 Подбор сечения.

4.12 Проверка подобранного сечения.

4.12.1 Проверка прочности по нормальным напряжениям.

Прочность по нормальным напряжениям обеспечена.

4.12.2 Проверка прочности по касательным напряжениям.

Прочность по касательным напряжениям обеспечена.

4.12.3 Проверка приведенных напряжений на уровне поясных швов.

Найдем нормальные напряжения на уровне поясных швов.

Выполним стык верхнего пояса прямым швом, а нижнего – косым, равнопрочным основному металлу.

4.12.4 Проверка прочности по касательным напряжениям на опоре для измененного сечения.

4.13 Проверка общей устойчивости балки.

Согласно табл.11 СП 16.13330.2011 проверка общей устойчивости не требуется, если:

Общая устойчивость обеспечена.

14. Расчет соединения поясов со стенкой.

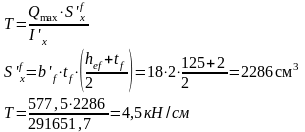

Расчет сварного шва, соединяющего пояс со стенкой, производим на действие сдвигающей силы Т.

Поясные швы выполняются непрерывными двухсторонними с помощью автоматической сварки под флюсом. Табл.Г1, СП 16-13330-2011

Флюс АН-17-М, сварочная проволока СВ-10ГА.

n=2 (количество швов)

т.Г2 СП 16.13330-2011R_wf=21,5кН,

т.В5 СП 16.13130-2011R_un=46 кН/см²

R_wz=0.45R_un^w=0.4546=20,7 кН/см²

По т.38k_{f min}=6мм при t_f=20мм

Принимаем k_f=6мм.

4.15 Пример проверки местной устойчивости стенки

Исходные данные для расчета:

Так как , местная устойчивость стенки не обеспечена. Требуется постановка поперечных ребер жесткости. Поперечные ребра жесткости располагаются в узлах сопряжения балок настила с главными балками и делят стенку на отдельные отсеки. В первом варианте ширину отсеков № 1 и № 2 назначают 2а, отсеки № 3 и № 4, расположенные в зоне действия наибольших изгибающих моментов, назначают равными а. Расчетные сечения при этом совпадают с центром зоны действия или с серединой наиболее напряженного участка, если = 0 (рис. 3.3.).

Рисунок 3.3. Схема расположения поперечных ребер жесткости

Принимаю шаг ребер: а_р=1,8м.

Т.к. в отсеке , проверка местной устойчивости стенки не требуется
