Кіріспе

Әдістемелік жасалым бір есептік – графикалық жұмыстан тұрады, оған бір есеп және екі бақылау сұрақтары кірген.

Есепте кернеуі 35 кВ тұйықталмаған торап саналады, тораптың айландарындағы қуаттардың бөлінуі және жүктеме түйіндеріндегі кернеулер анықталады. ЕГЖ соңында бақылау сұрақтарының 10 нұсқасы келтірілген.

Есепті шығару үшін алғашқы мәліметтер мұқият дара. Әр студент тапсырманың өз нұсқасын үш нышан бойынша осы пәнді оқитын жылынан тәуелді анықтайды: шифрдың соңғы және оның алдындағы санмен және өз фамилиясының бірінші әрпі бойынша.

Есептік-графикалық жұмыста берілген мәліметтер.

5.1 – суретте көрсетілген 35кВ кернеулі тұйықталмаған тораптың түйін нүктелеріндегі кернеуді анықтау және торап бөліктеріндегі қуаттың таралуын табу. Ол үшін:

• Орынбасу сұлбасын құру;

• Желідегі активті және реактивті кедергілерді анықтау;

• Желінің әрбір бөлігіндегі реактивті Р және толық S қуатты есептеу;

• Желінің бөліктеріндегі қуат ағынын есептеу;

• Түйін нуктелеріндегі кернеу деңгейін анықтау.

Алғашқы мәліметтер:

Сымның маркасы	l , км	Р, МВт	cosφ	r0, Ом/км	х0, Ом/км	U, кВ
АС - 120/19	l01=6	Р1=2,8	0,81	0,249	0,414	35
	l12=4	Р2=3,1
	l23=8	Р3=1,6
	l34=6	Р4=1,4
	l15=5	Р5=2,2
	l56=4	Р6=1,8

6

Р₆

5

Р₅

0 1 2 3 4

Р₁ Р₂ Р₃ Р₄

5.1 Суреті – Тораптың есептік сұлбасы Есептеу бөлімі

1. Орын ауыстыру сұлбасы құрастырылады:

5.2 Суреті – Тораптың орын ауыстыру сұлбасы

2. АС-95/16 сымының параметрлерін анықтайды.

Желі айландарындағы активтік R және реактивтік Х кедергілерді анықтайды:

мұнда - меншікті активтік кедергі, Ом/км;

- n-k айланының ұзындығы, км.

R₀₁ = 0,249*6= 1,49 Ом

R₁₂ = 0,249*4 = 0,99 Ом

R₂₃ = 0.249*8 = 1,99 Ом

R₃₄ = 0.249*6 = 1,49 Ом

R₄₅ = 0.249*5 = 1,24 Ом

R₅₆ = 0.249*4 = 0,99 Ом

мұнда - меншікті реактивтік кедергі, ;

- n-k айланының ұзындығы, км.

X₀₁ = 0.414∙6 = 2,48 Ом

X₁₂ = 0.414∙4 = 1,65 Ом

X₂₃ = 0.414∙8 = 3,31 Ом

X₃₄ = 0.414∙6 = 2,48 Ом

X₄₅ = 0.414∙5 = 2,07 Ом

X₅₆ = 0.414∙4 = 1,65 Ом

3. Әр түйіндегі реактивтік Q және толық қуатты S есептейді

,

мұнда - жүктемелердің түйіндік қуаты, .

S₁ = 2.8/0.81 = 3.45 МВА Q₁ = 2,01 МВАр

S₂ = 3.1/0.81 = 3.82 МВА Q₂ = 2,23 МВАр

S₃ = 1.6/0.81 = 1,97 МВА Q₃ = 1,14 МВАр

S₄ = 1.4/0.81 = 1,72 МВА Q₄ = 0,99 МВАр

S₅ = 2.2/0.81 = 2,71 МВА Q₅ = 1,58 МВАр

S₆ = 1.8/0.81 = 2,22 МВА Q₆ = 1,29 МВАр

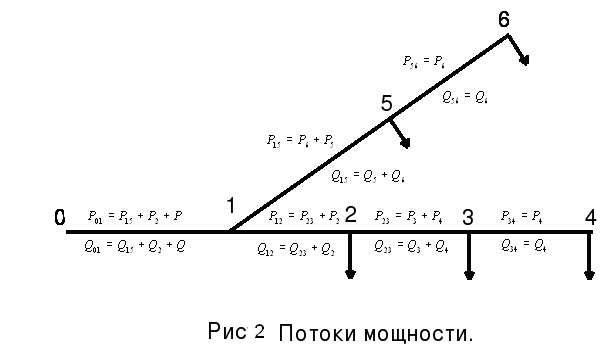

4. Торап айландарындағы қуаттың лектерін есептейді:
