7. Определение зависимости угла наклона кузова от бокового ускорения при движении автомобиля в повороте
При
исследовании движения самоходной машины
в повороте с креном кузова на первом
этапе передний и задний мост объединяются
в один. Нормальные реакции
и
являются нормальными суммарными
реакциями, действующими на наружные и
внутренние колеса машины.
Под действием боковой силы Рк приложенной в центре кузова, кузов отклоняется на угол .
Возьмем сумму моментов сил действующих на кузов относительно точки крена М:
,
Принимая
во внимание, что углы крена кузова не

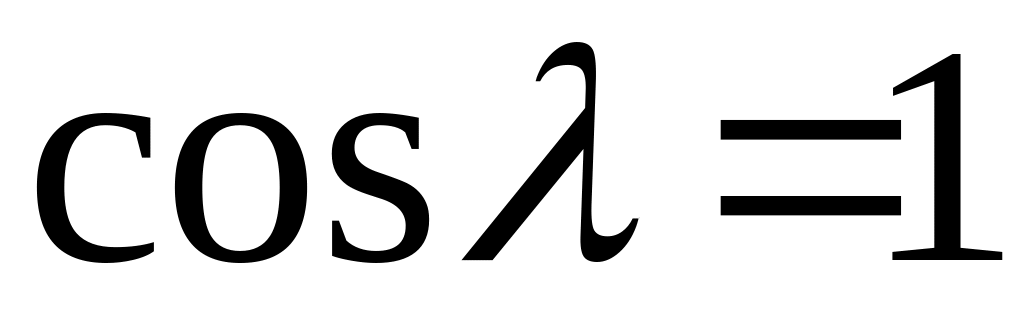

велики, то
,
,

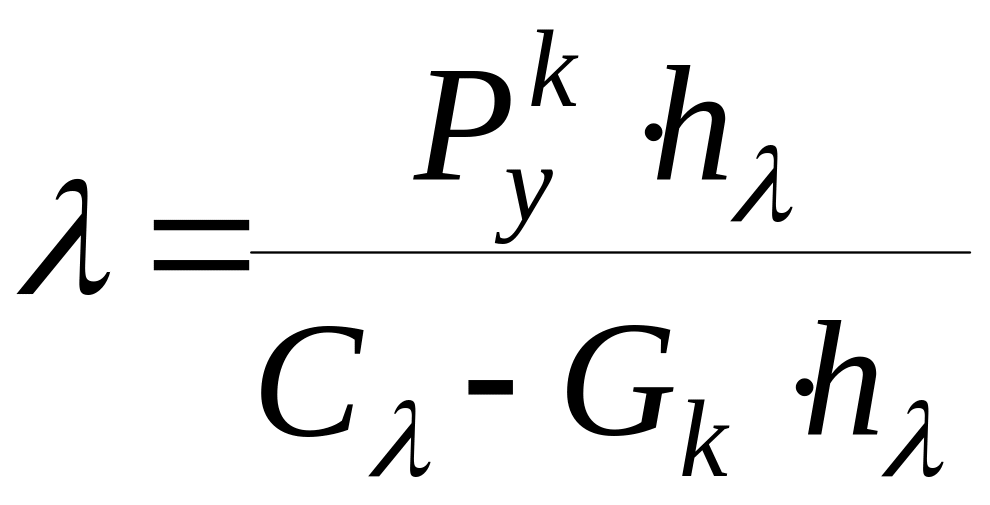

тогда получим:
,
где
- угол крена кузова, рад;
-
боковая сила, приложенная в центре
кузова, Н;
-
плечо крена, м;
-

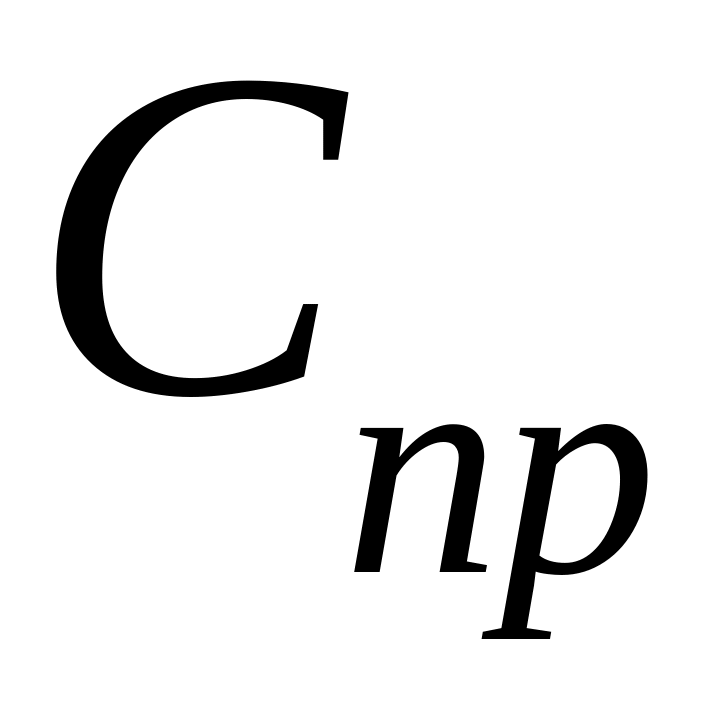

угловая жесткость подвески, Н/рад;
-
вес кузова, Н.
,
где
- масса кузова, кг;
-
боковое ускорение, м/с2.
Угловая жесткость в зависимости от типа подвески определяется по следующим формулам:
а) для зависимых подвесок
,
где
- коэффициент, учитывающий увеличение
жесткости
упругих элементов при их скручивании;
-
вертикальная жесткость упругих элементов,
Н/м;
-
расстояние между упругими элементами,
м.
б) для независимых подвесок
,
где В – колея машины, м;
-
приведенная жесткость упругих элементов,
Н/м.
Суммарная угловая жесткость подвесок всех осей машины:
.
Схема сил действующих на автомобиле в повороте представлена на рисунке 14.
Рисунок 14 - Схема сил действующих на автомобиле в повороте.

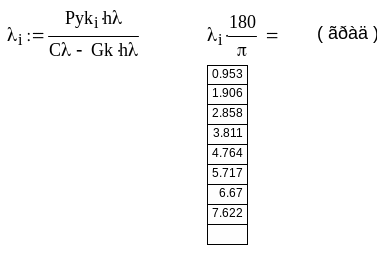

Расчет:
Рисунок 15 – График зависимости угла наклона кузова от бокового
ускорения при движении автомобиля в повороте.
8. Исследование зависимости перераспределения нагрузок по бортам от наклона кузова при движении автомобиля в повороте
При крене кузова центр масс кузова переместится в новое положение, что вызовет перераспределение нагрузок между наружными и внутренними колесами.
Суммарная реакция под внутренними колесами будет определятся выражением:
.

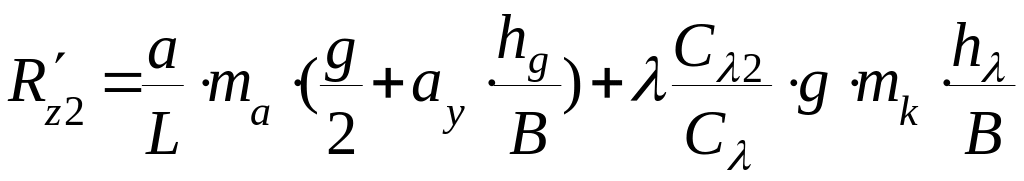

По аналогии суммарная реакция под наружными колесами:
,
где
- полная масса машины, кг;
- масса кузова, кг;
- ускорение центра масс, м/с2;
-
высота центра масс, м;
В – колея колес.
Из
приведенных выражений видно, что
изменение нормальных реакций обусловлено
моментом, вызванным инерционной силой
и креном кузова. Первый момент
распределяется между осями машины
соответственно приведенным массам, а
второй – обратно пропорционально
угловым жесткостям подвесок.
Нормальные реакции при криволинейном движении двуосной машины, учитывая перераспределение масс по осям машины и жесткостные характеристики, определяются по формулам:
;
;
;
.
где
- угловая жесткость подвески передней
оси, Н/рад;
-
угловая жесткость подвески задней оси,
Н/рад;
- суммарная угловая жесткость подвесок всех осей, Н/рад.

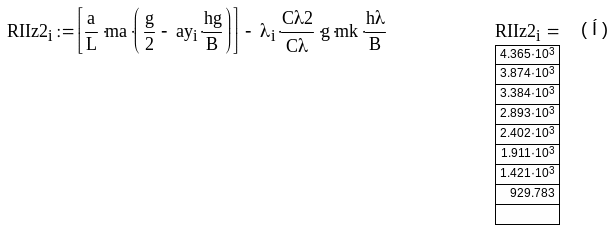

Расчет:
