3.4 Применение арматуры в конструкциях

В качестве ненапрягаемой рабочей арматуры применяют A – III. Для косвенного армирования используют Bp – I. Иногда может применяться в качестве рабочей арматуры A – II. A - I используют в качестве монтажной и для поперечных стержней каркасов.

В качестве напрягаемой арматуры применяют: Aт - IVс, Aт – V, Aт – VI, A – IV, A – V, A – VI, В – II, Вр – II, К – 7, К – 19.

Хорошо свариваются: А–I – A–VI, Aт – IIIс, Aт – IVс, Вр – I.

Нельзя сваривать: Aт – V, Aт – VI, В – II, Вр – II, т.к. теряется эффект упрочнения.

3.5 Арматурные сварные изделия

1. Сварные сетки (Вр – I d = 3…5 мм; A – I, A – III d = 6…10 мм):

   1. рулонные (d_max = 5 мм);

   2. плоские.

Максимальная ширина сетки – 3800 мм; длина ограничивается массой сетки не более 900…1300 кг и не более 9000 мм.

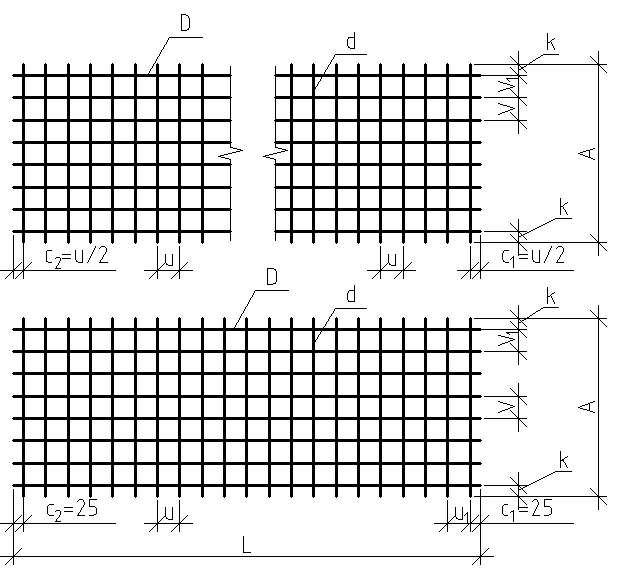

Основные параметры сеток в соответствии с ГОСТ 8478-81 (рис. 3):

Рисунок 3 – Сварные сетки

2. Сварные каркасы (рис. 4):

• плоские;

• пространственные.

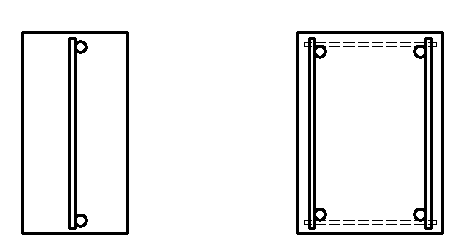

Рисунок 4 – Сварные каркасы

Соотношение диаметров свариваемых поперечных и продольных стержней должно быть не менее 1/3…1/4.

3.6 Арматурные проволочные изделия

Наиболее эффективная напрягаемая арматура – канат (рис. 5, а). Периодический профиль каната обеспечивает надежное сцепление с бетоном, а большая длина позволяет избежать стыков.

а ) б)

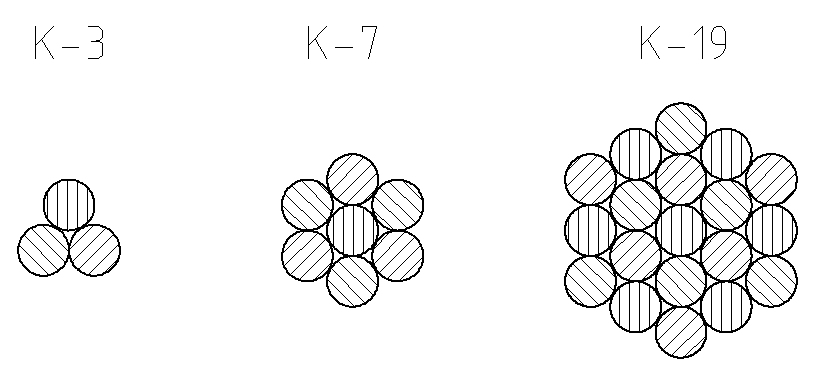

Рисунок 5 – Арматурные проволочные изделия:

а – арматурные канаты; б – арматурный пучок.

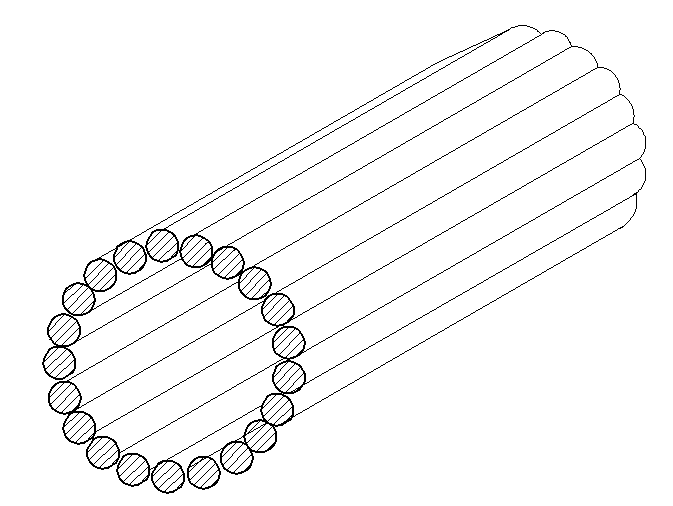

Арматурные пучки (рис. 5, б) состоят из отдельных параллельно расположенных проволок или канатов. Проволоки (14, 18 или 24 шт.) или канаты располагают по окружности с зазорами и обматывают мягкой проволокой.

3.7 Соединения арматуры

1. Сварные стыки (рис. 6, а, б, в)

2. Стыки арматуры внахлестку без сварки (рис. 6, г)

Перепуск концов стержней на 20…50d. Допускается применять в местах, где прочность арматуры используется не полностью.

а) в)

б) г)

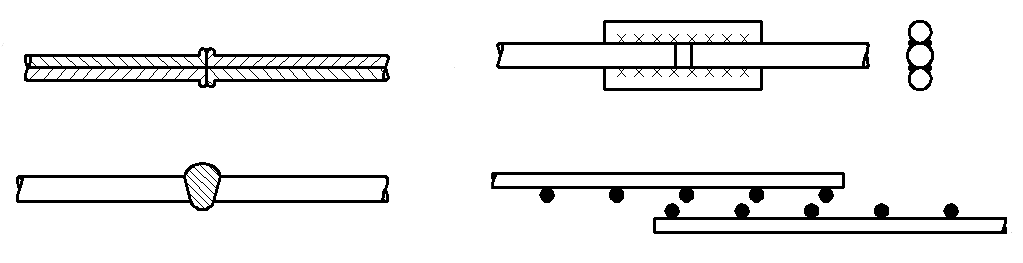

Рисунок 6 – Соединения арматуры:

а – контактная сварка «встык»; б – дуговая ванная сварка;

в – сварка с накладками; г – «внахлестку» без сварки.

4. Проектирование конструкций

4.1 Расчет и конструирование многопустотной предварительно напряженной плиты перекрытия

Таблица 2 – Сбор нагрузок

Вид нагрузки	Нормативная нагрузка, Н/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка, Н/м2
1	2	3	4
Линолеум на мастике Цементно-песчаная стяжка =20 мм, =1800 кг/м3 Звукоизоляция из пенобетонных плит =30 мм, =500 кг/м3 Монолитная железобетонная плита	70 5000,0310=150 4000	1,3 1,3 1,2 1,1	91 468 180 4400
Постоянная нагрузка g	4580	-	5139
Временная нагрузкае: кратковременная длительная	4800 3840 960	1,3 1,3 1,3	6240 4992 1248
Полная нагрузка	9380	-	11379

Нагрузка на 1 п.м. длины плиты при номинальной её ширине 2,1 м с учетом коэффициента надежности по назначению здания (II класс ответственности) :

• расчетная постоянная кН/м;

• расчетная полная кН/м;

• нормативная постоянная кН/м;

• нормативная полная кН/м;

• нормативная постоянная и длительная кН/м.

Материалы для плиты:

Бетон – тяжелый класса по прочности на сжатие В20. МПа, МПа (табл. 12[1]); МПа, МПа (табл. 13[1]); коэффициент условий работы бетона (табл. 15[1]). Плита подвергается тепловой обработке при атмосферном давлении. Начальный модуль упругости МПа (табл. 18[1]).

К трещиностойкости плиты предъявляются требования 3-ей категории. Технология изготовления плиты – агрегатно-поточная. Натяжение напрягаемой арматуры осуществляется электротермическим способом.

Арматура:

• продольная напрягаемая класса A–IV. МПа, МПа, МПа (табл. 19^*, 22^*, 29^* [1]).

• поперечная ненапрягаемая класса Вр–I, МПа, МПа, МПа (табл. 29^* [1]).
