1 Регулятор громкости, баланса и тембра на tda1524a Базоокий
Технические характеристики регулятора:
Полоса частот 20-20 000Hz
Регулировка тембра на частоте 40Hz (bass) -19/+17db
Регулировка тембра на частоте 16Khz (treble) -15/+15db
Регулировка баланса -40db
Входное сопротивление 10-60K
Выходное сопротивление 300Om
Регулировка громкости не менее -80/+21,5db
Коэффициент гармоник не более 0,3%
Относительный уровень шумов не более -80db
Напряжение питания 6-18V

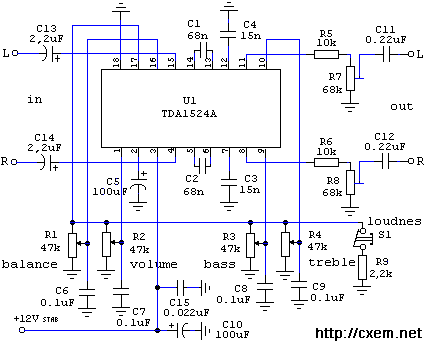

Данная схема реализована на интегральной микросхеме фирмы Philips TDA1524A (А1524А - аналог фирмы RFT). Микросхема представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть loudnes (частотная компенсация). Переменные резисторы можно использовать любые, т.к. регулировка громкости, баланса и тембра в данной микросхеме осуществляется электронным способом. Подстрочными резисторами R7 и R8 регулируется усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9. В процессе работы микросхема нагревается. Приклейте к ней (например, клеем "Момент") небольшой П-образный радиатор из алюминия. Это повысит надежность работы и срок службы микросхемы.
2. 5-ти полосный стерео эквалайзер с регулировкой громкости и баланса на CXA1352AS Биков
Рассматриваем схему эквалайзера с 5-ю полосами регулировки, а также с регулировкой уровня сигнала и баланса на микросхеме CXA1352AS от Sony. Регулировки происходят одновременно по двум каналам, что делает эту схемку удобной для встраивания в какой нибудь простенький стерео усилитель.
Основные параметры схемы следующие:
Напряжение питания, В . . . . . . . . . 4…10
Потребляемый ток, мА. . . . . . . . . . 8
Количество полос эквалайзера. . . . . . 5
Диапазон регулировки, дБ. . . . . . . . 12…+14
Диапазон регулировки громкости, дБ. . . 94…0
Диапазон регулировки баланса, дБ. . . . 66…0
Коэффициент гармоник, % . . . . . . . . 0,25
Отношение сигнал/шум, дБ. . . . . . . . 93

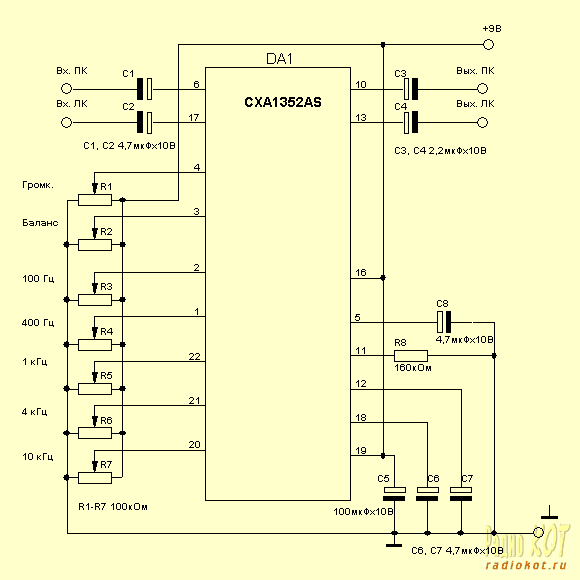

Схема:
Резистор R1 регулирует уровень сигнала, R2 - баланс, резисторы R3-R7 усиливают/ослабляют выбранную частоту.
Список радиоэлементов:
Обозначение на схеме
Номинал
C1 4,7мкФх10В
C2 4,7мкФх10В
C3 2,2мкФх10В
C4 2,2мкФх10В
C5 100мкФх10В
C6 4,7мкФх10В
C7 4,7мкФх10В
C8 4,7мкФх10В
R1 100кОм (переменный)
R2 100кОм (переменный)
R3 100кОм (переменный)
R4 100кОм (переменный)
R5 100кОм (переменный)
R6 100кОм (переменный)
R7 100кОм (переменный)
R8 160кОм
DA 1 CXA1352AS

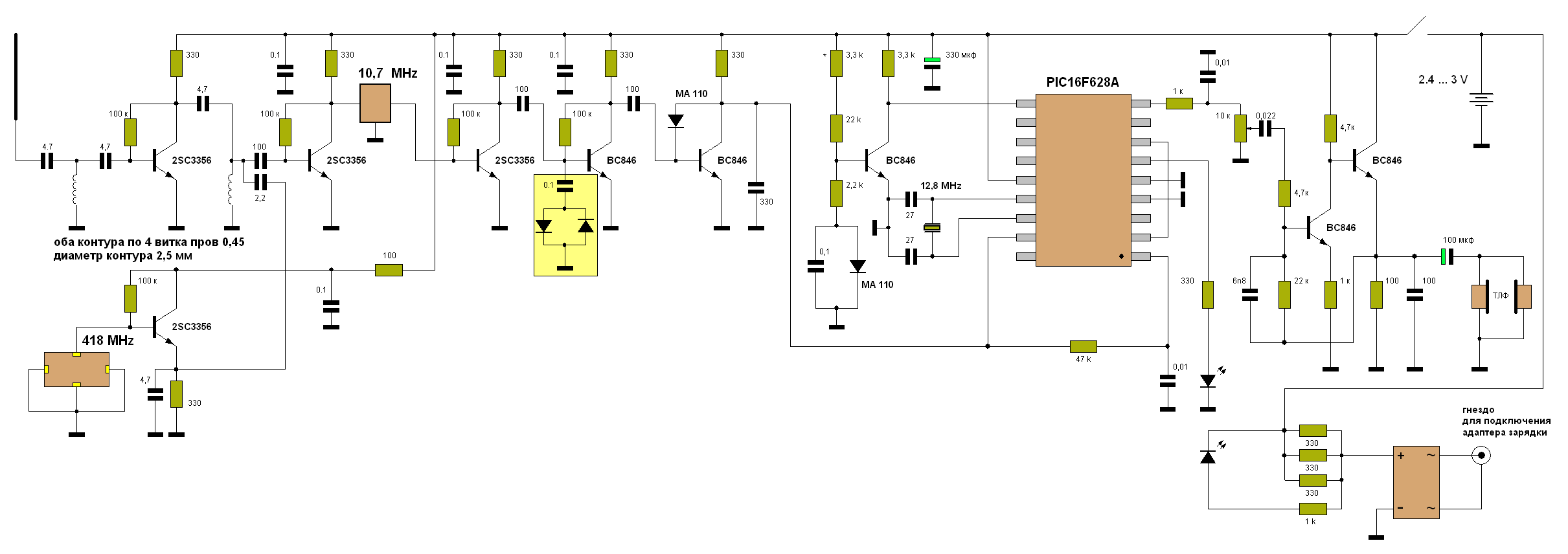

3 Цифровой радиомикрофон с приемником Бондаренко
Предназначен для акустического контроля помещений.
Имеет следующие характеристики: .
Передатчик
Ток потребления передатчика — 12 мА
Мощность передатчика — 10 мВт
Номинальное напряжение питания передатчика 2 … 3 вольта
Максимальное напряжение питания передатчика 5 вольт
Частота передачи 407,3 МГц
Модуляция 100% АМ
======
Приемник
Ток потребления приемника — 25 мА
Индикатор разряженной батареи — мигающий светодиод ( когда батарея нормальная , горит постоянно )
Номинальное напряжение питания 2 … 3 вольта
Максимальное напряжение питания 5 вольт
Чувствительность — 1 … 2 мкв
Промежуточная частота 10,7 МГц
Частота приема 407,3 МГц
Дальность уверенной работы пары приемник / передатчик около 300 м в пределах прямой видимости .
Преимущества
Невозможность прослушивания информации посторонними лицами .
Особенности работы
В качестве эксперимента были собраны 3 пары устройств. Все заработали сразу.
Опорные кварцы ПРМ и ПРД могут быть в пределах 10 — 16 МГц . Единственное условие , чтобы они были одинаковой частоты.
При кварце 10 МГц частота дискретизации 10 Кгц . Она пропорционально растет с ростом частоты опорного генератора контроллера .Было принято решение остановиться на частоте 12,8 МГц , по причине доступности резонаторов при весьма хорошем качестве звука . Видимо кварцы возможно применить и на более высокие частоты , однако выше 16 МГц эксперименты не проводились .
Устройство в целом в настройке не нуждается. Единственно , что придется подбирать — резистор датчика напряжения АКБ приемника . Следует позаботиться о том , чтобы светодиод «заморгал» ( сигнал , что батарея разряжена ) от напряжения 2,2 вольта ( резистор 3,3 к в базовой цепи ВС 846, обозначенный звездочкой на схеме ).
Чувствительность приемника можно несколько повысить , заменив транзистор ВС846 ( 2й каскад УПЧ ) на более высокочастотный ( 2SC3356 ) .Однако при питании приемника более 3 вольт такой УПЧ может самовозбудиться!
На близких расстояниях ( 0,5 — 1 м ) от передатчика приемник может « замолкать»или «фонить ». Это эффект «перегрузки» УПЧ сильным сигналом .
Для устранения этого эффекта следует дополнить схему встречно параллельными диодами Шоттки ( на схеме обозначено желтым фоном ). Марка диодов HSM88AS.
Код на корпусе С1 ( распространен в радиотелефонах СЕНАО 258 ).
