2.3 Розрахунок втрат і відхилень напруги у цеховій силовій мережі

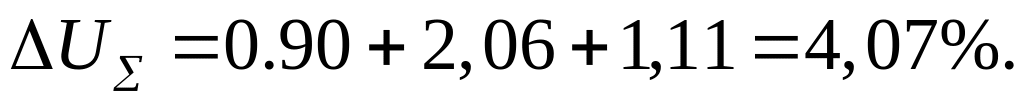

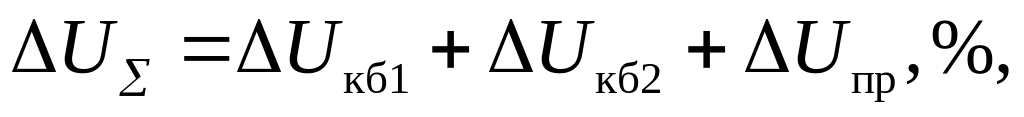

Сумарні втрати напруги визначаються в живильній та розподільній мережах до одного з найбільш віддалених та потужних ЕП №1 у відсотках обчислюється за формулою:

(2.9)

Таким чином, величина сумарних втрат напруги від розподільного пристрою до ЕП №17 не перевищує допустимої “-5%”, тому перерізи кабелів і проводів вибрані правильно.

3 Вибір електричних апаратів.

3.1 Вибір лінійних захисних апаратів

Вибір лінійних автоматів проводиться для лінії, яка живить СРШ1+СРШ2. Здійснюється перевірка автоматичного вимикача серії ВА51-31 з .

1)Номінальна напруга вибирається як:

, (3.1)

де - номінальна напруга вибраного апарата, В;

- номінальна напруга мережі, В.

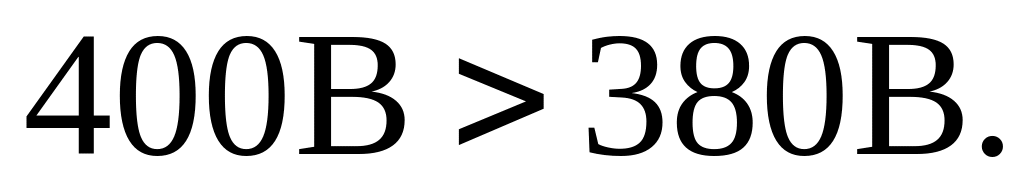

За формулою (3.1):

Умова виконується.

2)Номінальний струм автомату визначається як:

, (3.2)

Умова виконується.

3)Номінальний струм розчеплювача визначається за формулою:

, (3.3)

Умова виконується.

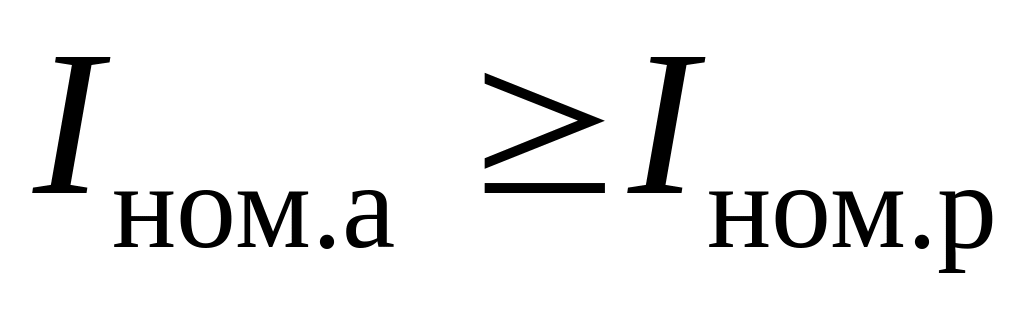

4)За номінальним струмом автомата та його розчеплювачів:

(3.4)

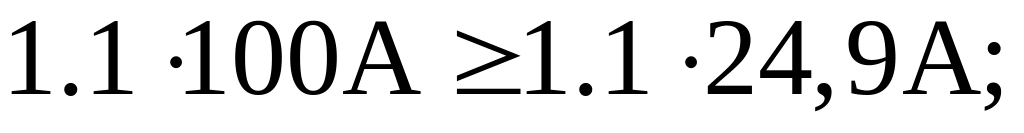

4)Вибір уставки теплового розчеплювача (захист від перевантаження)

здійснюється так:

, (3.5)

,

Умова виконується.

5)Вибір уставки електромагнітного розчеплювача:

, (3.6)

де - пікове навантаження від групи ЕД, А.

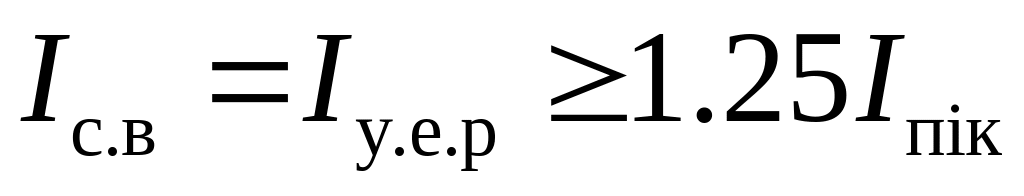

Струм уставки електромагнітного розчеплювача:

, (3.7)

.

Умова виконується.

Отже, автоматичний вимикач серії ВА51-31 з відповідає всім необхідним умовам.

Результати інших розрахунків наведені в таблиці 3.1.1

Таблиця 3.1.1 – Вибір лінійних автоматичних вимикачів.

Лінія	Тип вимикача	Uном, В	Ip.2, A	Iпік, А	Iном.а, А	Iном.т.р, А	Iу.т.р, А	Iу.е.р, А
До СРШ1+СРШ2	ВА 51-31	600	24,9	95,56	100	60	110	600

3.2 Вибір автоматів до кожного еп

Вибір автоматів проводиться для лінії, яка живить кожен ЕП. Здійснюється перевірка автоматичного вимикача серії ВА51-31 з

1)Номінальна напруга вибирається як:

, (3.8)

де - номінальна напруга вибраного апарата, В;

- номінальна напруга мережі, В.

За формулою (3.8):

Умова виконується.

2)Номінальний струм розчеплювача визначається за формулою:

, (3.9)

Умова виконується.

3)Номінальний струм розчеплювача визначається за формулою:

, (3.10)

Умова виконується.

4)За номінальним струмом автомата та його розчеплювачів:

, (3.11)

5)Вибір уставки теплового розчеплювача (захист від перевантаження)

здійснюється так:

, (3.12)

.

Умова виконується.

6)Вибір уставки електромагнітного розчеплювача:

(3.13)

де - пікове навантаження від групи ЕД, А.

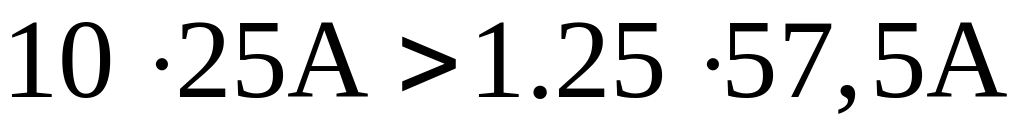

Струм уставки електромагнітного розчеплювача:

, (3.14)

Умова виконується.

Отже, автоматичний вимикач серії ВА51-31 з відповідає всім необхідним умовам.

Результати інших розрахунків наведені в таблиці 3.2.1

Таблиця 3.2.1 – Вибір автоматичних вимикачів

ЕП	Тип вимикача	Uном, В	Ip.1, A	Iпік, А	Iном.а, А	Iном.т.р, А	Iу.т.р, А	Iу.е.р, А
ЕП№19	ВА 51-31	600	11,5	57,5	100	25	27,5	250
ЕП№13	ВА 51-31	600	10,9	54,5	100	25	27,5	250
ЕП№17	ВА 51-31	600	14,6	73	100	25	27,5	250

Висновок

В курсовій роботі була розроблена система електропостачання яка складає в собі СРШ1 та СРШ2 підведених до групи ЕП. Ми розрахували силове навантаження на першому рівні електропостачання та привели в таблицю 1.1 з розрахунками для кожного ЕП.

Розрахували навантаження на другому рівні електропостачання, а точніше для групи ЕП які належать до СРШ1, дані приведені у таблиці 1.2, та СРШ1+СРШ2 дані розрахунку приведені у таблиці 1.3.

Отримавши належні дані ми обрали провідники живлячої мережі до 1 кВ.

Спершу вибрали переріз кабелю, який йде до СРШ1 та СРШ2 та отримали, що СРШ1 буде кабель такого типу АВВГ (3х2,5+1х4), а для СРШ2 АВВГ (3х6+1х4). Також вибрали переріз розподільчої мережі, кабель який іде до кожного ЕП, дані наведені в таблиці 2.2.

Завдяки цим усім розрахункам ми обрали електричні апарати, лінійні захисні апарати на лінію до СРШ1+СРШ2 серії ВА51-31 з . Та вибрали автомати до кожного ЕП вимикач серії ВА51-31 з .

Схема електропостачання задовольняє вимогам надійності та виконується таким чином, щоб зменшити до мінімуму можливі втрати електроенергії та забезпечити безпечне обслуговування електрообладнання, встановленого в цеху. Електрична мережа захищена апаратами захисту, які відключають ділянку, що захищається, в аварійному режимі. У випадку погасання робочого освітлення вмикається аварійне освітлення.

Список літератури

1. Неклепаев Б.И., Крючков И.П. Єлектрическая часть єлектростанций и подстанций. Справочніе матеріали для вузов.-4-е изд., перераб. и доп.-М.:Єнергоатомиздат, 1989.-608с.

2.Рудницький В.Г. Внутрішньозаводське електропостачання. Курсове проектування: Навчальний посібник. – Суми: ВТД “Університетська книга”, 2006.-153с.

3.Правила будування електроустановок / Міненерго СССР.-6-е изд., перераб. и доп. – М.:Енергоатомиздат, 1986.-648с.
