Технологическая карта на устройство кровли.

Выполнил: студент ПГС IV-4

Котович И.А.

Проверил: к.т.н. Пугач Е.М.

Москва 2014

Содержание

I. Область применения

II. Технология и организация строительных процессов

1. Подготовительные процессы

2. Доставка материалов на строительную площадку

3. Вертикальный транспорт

4. Транспортировка материалов на кровле

5. Устройство уклонообразующего слоя

6. Устройство армированной цементно-песчаной стяжки

7. Устройство гидроизоляции

8. Устройство водосточных воронок

9. Устройство примыканий к вертикальным конструкциям (стены, парапет)

10. Устройство теплоизоляции

11. Устройство геотекстиля

12. Устройство цементно-песчаной стяжки

13. Устройство эксплуатируемого покрытия из тротуарной плитки

14. Назначение захваток

III. Требования к качеству и приёмке работ

VI. Материально-технические ресурсы

1. Ведомость потребности в конструкциях, материалах и полуфабрикатах

2. Ведомость потребности в машинах, оборудовании, инструментах и приспособлениях

V. Калькуляция затрат труда и машинного времени

1. Ведомость объёмов работ

2. Калькуляция затрат труда и машинного времени

VI. График производства работ (в приложении)

VII. Охрана труда и техника безопасности

VIII. Технико-экономические показатели

IX. Список использованной литературы

Технологическая карта на устройство кровли.

I. Область применения.

1. Объект – жилое 10-этажное здание с каркасом из монолитного железобетона с размерами осей в плане 26400x30600.

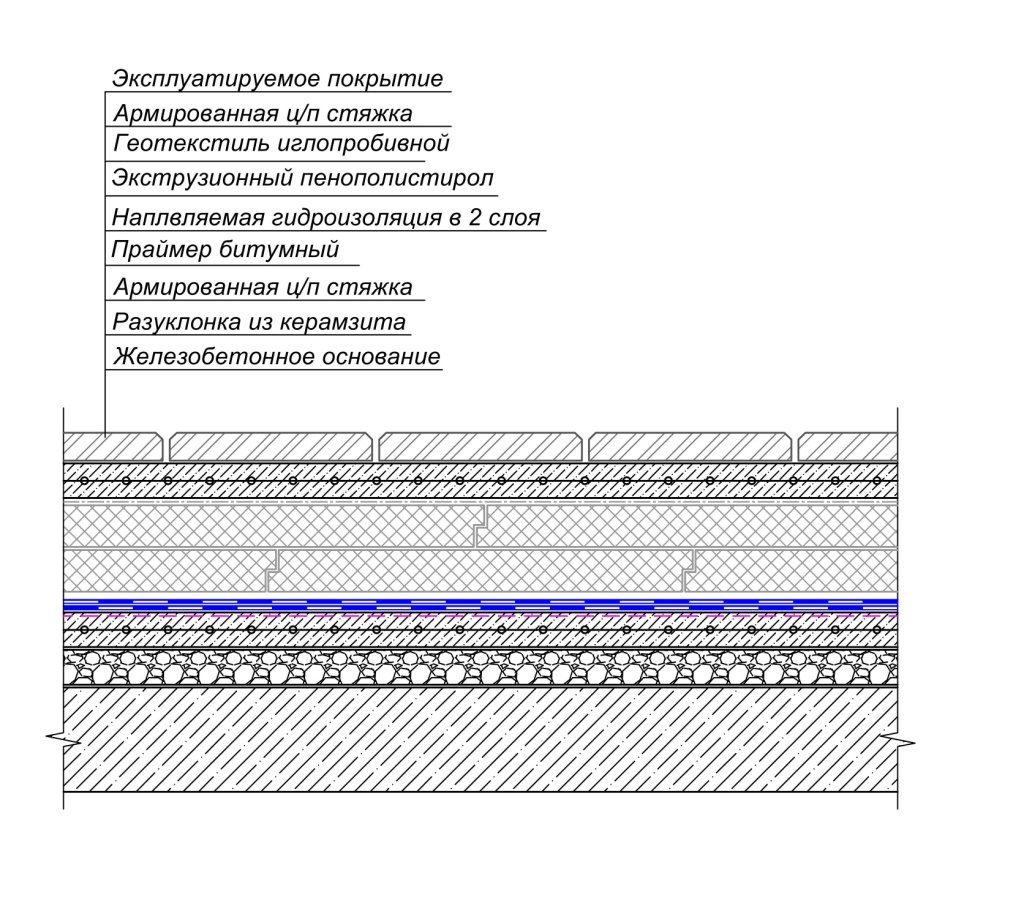

Рис. 1. Конструктивное решение кровли.

2. Технологическая карта разработана на устройство кровли.

3 Строительство ведётся в г. Архангельске, климатический район ׀׀, подрайон А, зона 1, расчётная температура наружного воздуха t = -31°C (СНиП 23-01-99).

4. Работы выполняются в 3 смены, время на выполнение комплекса работ составляет 8 дней.

5. В состав работ, рассматриваемых технологической картой входят:

- устройство уклонообразующего слоя;

- устройство армированной цементно-песчаной стяжки;

- устройство гидроизоляции;

- устройство теплоизоляции;

- устройство примыканий к вертикальным конструкциям (стены, парапет);

- устройство водосточных воронок;

- устройство эксплуатируемого покрытия;

- подача материалов.

6. Для подачи материалов используется шахтный подъемник производства корпорации «КУРС».

II. Технология и организация строительных процессов.

1. До начала работ по устройству слоев покрытия кровли должны быть выполнены следующие работы:

- возведен железобетонный каркас здания;

- осуществлена кладка вертикальных конструкций стен и парапета, граничащих с кровлей;

- выполнена штукатурка вертикальных поверхностей стен и парапета, сложенных из штучных материалов, на высоту изолируемой поверхности;

- закончены работы по устройству выходов инженерных сетей и оборудования на кровлю;

- подготовлены необходимые механизмы, оборудование, инвентарь и приспособления;

- устроено временное электроосвещение рабочих мест;

- произведена разбивка водоразделов и вынос отметок на стены и парапет по периметру кровли;

- завезены материалы, необходимые для устройства покрытия кровли, обеспечивающие бесперебойность выполнения процессов в течение 5 дней.

2. Доставка рулонных, плитных и штучных материалов на строительную площадку осуществляется централизовано автотранспортом на поддонах. Бетонная смесь для устройства уклонообразующего слоя доставляется в готовом виде автобетоносмесителями. Раствор для выравнивающей стяжки изготавливается на приобъектном растворосмесительном узле.

Расчёт №1. Определение геометрических объёмов конструкций ограждения

Теплотехнический расчёт ограждающих конструкций.

По СНиП 23-02-2003 «Тепловая защита зданий»

В качестве утеплителя используем экструзионный пенополистирол.

Расчёт по санитарно-гигиеническим нормам.

R₀^тр = (t_в – t_х5дн)/(∆ t^н*α_в), где

t_в — расчетная температура внутреннего воздуха, °C, равная +15 °C;

t_х5дн — расчётная температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92, °C, равная -31 °C;

α_в — коэффициент теплоотдачи внутренней по­верхности перекрытия, равный 8,7;

∆ t ^н — нормативный температурный перепад, ∆t^н = 3 °C;

R₀^тр = (15 – (-31))/(3*8,7) = 1,76 м²* °C/Вт

Расчёт по энергетическим нормам.

R₀^эн находим с помощью линейной интерполяции в соответствии с найденным значением ГСОП, которое вычисляется по формуле:

ГСОП = (t_в – t_от.пер.)·Z_от.пер, где ГСОП – градусо-сутки отопительного периода.

t_от.пер = - 4,4°C

t_в = 15°C

Z_от.пер = 253 сут.

ГСОП = (15 – (-4,4))·253 = 4908,2

R₀^эн = 0,00045*4908,2 + 1,9 = 4,109 м²* °C/Вт

R^факт = R_н + R_ст + R_в = 1/α_н + δ_i/λ_i + 1/α_в = 0,04 + x/0,028 + 0,12 = 0,16 + x/0,028, где

α_н — коэффициент теплоотдачи наружной по­верхности перекрытия, равный 23

α_в — коэффициент теплоотдачи внутренней по­верхности перекрытия, равный 8,7

x – искомая толщина утеплителя

λ = 0,028 Вт/(м*°C) – коэффициент теплопроводности экструдированного пенополистирола

Определяем толщину утеплителя, исходя из условий энергосбережения, так как сопротивление теплопередаче в этом случае больше.

R^факт ≥ R₀^эн

0,16 + x/0,028 ≥ 4,109

x/0,028 ≥ 3,226

x ≥ 0,11 м = 110 мм

Вывод: принимаем плиты экструдированного пенополистирола толщиной 110 мм.

Таблица №1. Материалы, используемые при устройстве слоёв кровли.

№ п.п.	Наименование	Характеристики
1	Уклонообразующий слой из керамзитового гравия	фр. 10-20мм, Марка по насыпной плотности М350.
2	Армированная ц/п стяжка	М150 по сетке 5Вр1, =50мм.
3	Гидроизоляция: Техноэласт ЭПП	Рулоны, площадь 10 м2 1 м х 10 м, расход 2,3 м2/м2
4	Теплоизоляция: экструзионный пенополистерол	Плотность 35 кг/м3; Теплопроводность 0,028Вт/м·К; Прочность на сжатие 300Кпа; Водопоглощение по объему 0,2%.
5	Геотекстиль	Рулоны, площадь 120 м2 2,4 м х 50 м, расход 1,1 м2/м2
6	Армированная ц/п стяжка	М150 по сетке 5Вр1, =50мм.
7	Эксплуатируемое покрытие: тротуарная плитка	Плотность 1800 кг/м3; Истираемость 0,05-0,1 г/см2

S_к. = 457,21 м²,

S_ст. = 124,6 м²,

где S_к. – площадь горизонтальной поверхности кровли,

S_ст. – площадь изолируемой поверхности стен.

Рис. 2. План кровли.

Таблица №2. Спецификация элементов (карт) кровли:

№ п.п.	Наименование	План элемента	Площадь, м2
1	Плоскостной элемент 1 (4шт)		49,16
2	Плоскостной элемент 2 (4шт)		49,07
3	Плоскостной элемент 3 (2шт)		5,44
4	Плоскостной элемент 4 (2шт)		9,88
5	Плоскостной элемент 5 (1шт)		9,22
6	Плоскостной элемент 6 (1шт)		1,6
7	Плоскостной элемент 7 (1шт)		19,75
8	Вертикальный элемент 1 (2шт)		19,76
9	Вертикальный элемент 2 (3шт)		14,04
10	Вертикальный элемент 3		22,32
11	Вертикальный элемент 4		15,8
12	Вертикальный элемент 5		7,56
13	Вертикальный элемент 6 (2шт)		7,52
14	Вертикальный элемент 7 (2шт)		7,56

3. Вертикальный транспорт рулонных, плитных, штучных и насыпных нерудных материалов осуществляется с помощью используется шахтный подъемник производства корпорации «КУРС».

Доставку раствора на горизонт производства работ производят с помощью ручных тележек Rocla BF25.

4. Транспортировку материалов на кровле производят с помощью ручных тележек Rocla BF25.
