Стійкість до змф забезпечується:

• зменшенням габаритних розмірів і маси

• підбір конструктивних матеріалів, елементів, найбільш стійких до ЗМФ

• збільшення власних резонансних частот елементів конструкції шляхом введення додаткових конструктивних елементів, що підвищують жорсткість

• вибором методу кріплення ЕРЕ

• введенням додаткових точок кріплення

• застосуванням амортизаторів і амортизаційних основ

Розрахунок на дії ударів

Максимальну дію а механічну систему здійснює імпульс прямокутної форми.

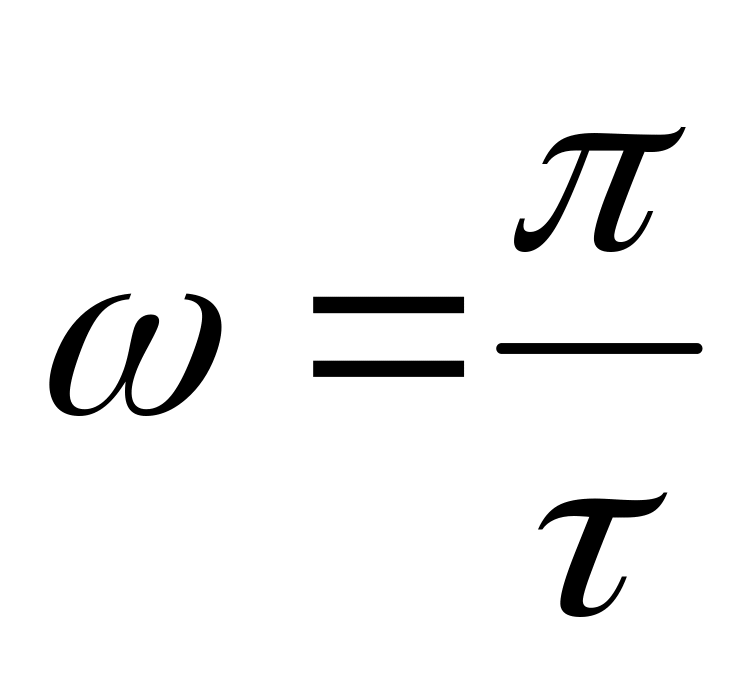

1. Умовна частота ударного імпульсу , де - тривалість імпульсу удара

2. Коефіцієнт передачі при ударі прямокутного імпульсу , де - коефіцієнт розстрочки; , - частота власних коливань.

3. Ударне прискорення , де - амплітуда прискорення ударного імпульсу.

4. Максимальне відносне переміщення

5. Перевіримо умову міцності до ударів за наступними критеріями:

• для ЕРЕ ударного прискорення

• для плат з ЕРЕ Z_max < 0,003b;

• для амортизаційних систем Z_max < Z_св, де Z_св – вільний хід амортизатора

6. Частковим випадком удару є падіння.

Діюче перевантаження знайдемо

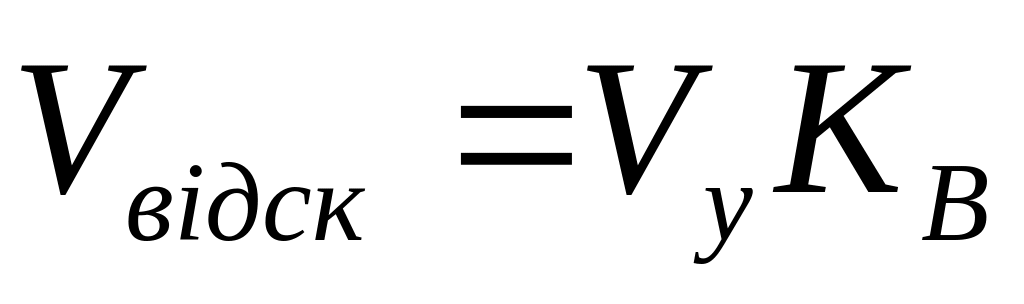

• Відносна швидкість співударяння - швидкість пристрою в момент співударяння, Н – висота падіння, - швидкість відскоку; - коефіцієнт відновлення швидкості.

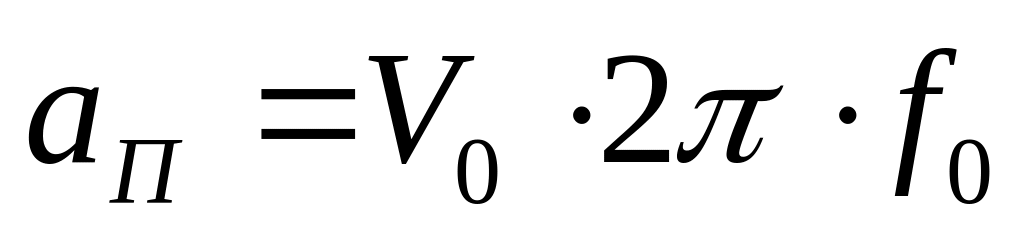

• Діюче на пристрій прискорення

Умови міцності перевіряються аналогічно п.5 по ударному прискоренню

Амортизація еом

Амортизація ЕОМ – ефективний метод підвищення стійкості конструкції ЕОМ, оснований на демпфіруванні резонансних частот, тобто поглинанні частини енергії.

Ефективність амортизації характеризується коефіцієнтом передачі .

НЧ………. 5 – 600 Гц

СЧ………. 15 – 600 Гц

ВЧ………. 35 – 2000 Гц

При розробці схема амортизатора тяжіє до мінімального числа власних частот, які мають бути в 2 – 3 рази менше частоти збуреної сили.

Необхідно виконувати статичний розрахунок СА (система амортизації) при вибраному типі амортизатора і схемі їх розміщення.

Розрізняють статично визначені і статично невизначені СА.

Статично визначені СА складається з трьох амортизаторів, які не лежать на одній прямій: , , , .

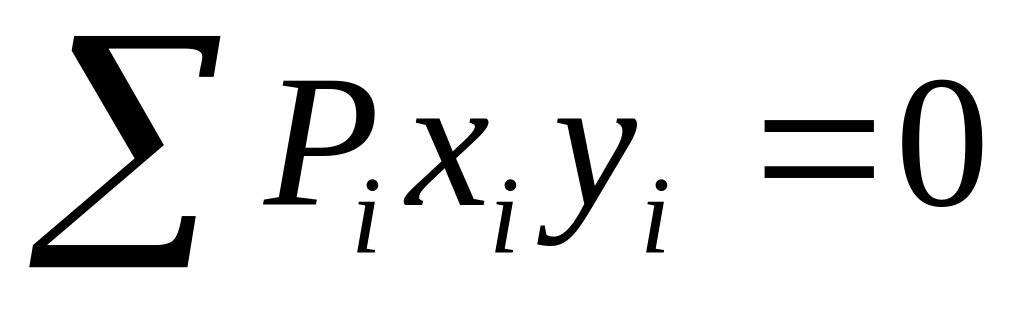

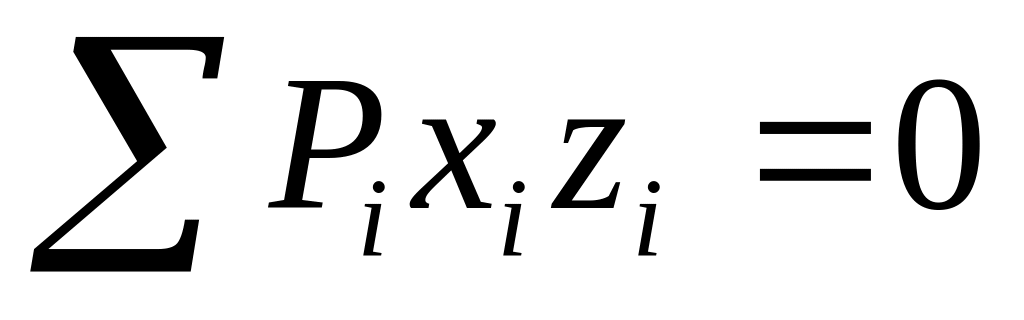

Статично невизначені СА (N > 3) на реакції амортизаторів накладають (N-3)додаткові умови, наприклад, , , .

За номінальним статичним навантаженням вибирають тип амортизатора:

1. резинометалевий амортизатор пластинчастий АП

захист від вібрації від 25 Гц, а < 0,5 мм

2. резинометалевий амортизатор стрижневий АН

захист від вібрації 15 – 40 Гц, а < 0,5 мм

3. резиновий амортизатор опорного типу АО

захист від вібрації 25 – 30 Гц, а > 0,5 мм

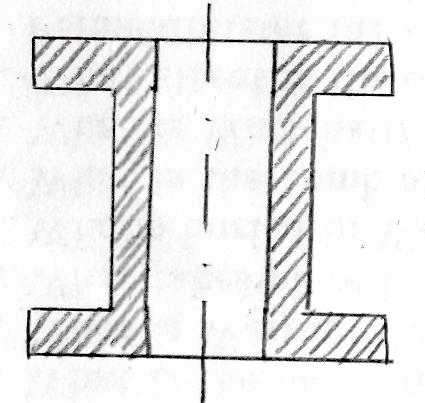

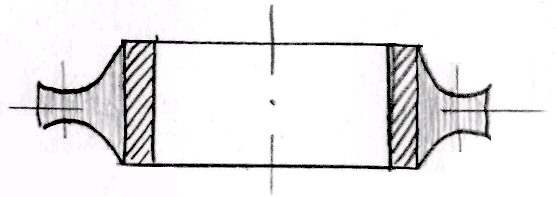

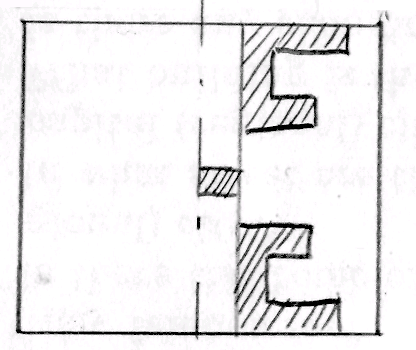

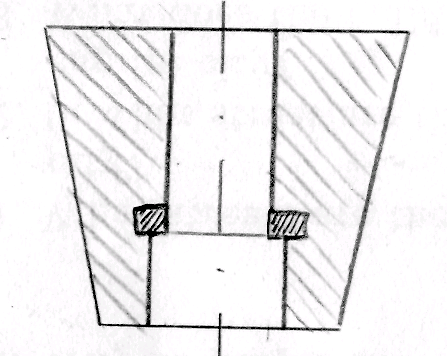

4. амортизатор типу «втулка»

Методика вибору системи амортизатора

При монтажі блока на носій ( "жорсткий монтаж" ) звичайно не вдається забезпечити умову , де - максимальна частота зовнішніх вібрацій і тому блоки монтують на носій з амортизаторами.

Аналіз коливань блоку, який встановлено на носій з амортизаторами ("м’який монтаж") при кінематичному збудженні показує, що віброізолюючі властивості амортизаторів проявляються лише в тих випадках, коли резонансна частота блоку , яка встановлена на систему пружних опор, в рази менше мінімальної частоти зовнішніх вібрацій, тобто

Зі збільшенням розстройки частот амплітуда вимушених коливань блоку зменшується по відношенню до амплітуди зовнішніх вібрацій

При відсутності демпфірування в амортизаторах

Резонансна частота системи «блок-амортизатор»

,

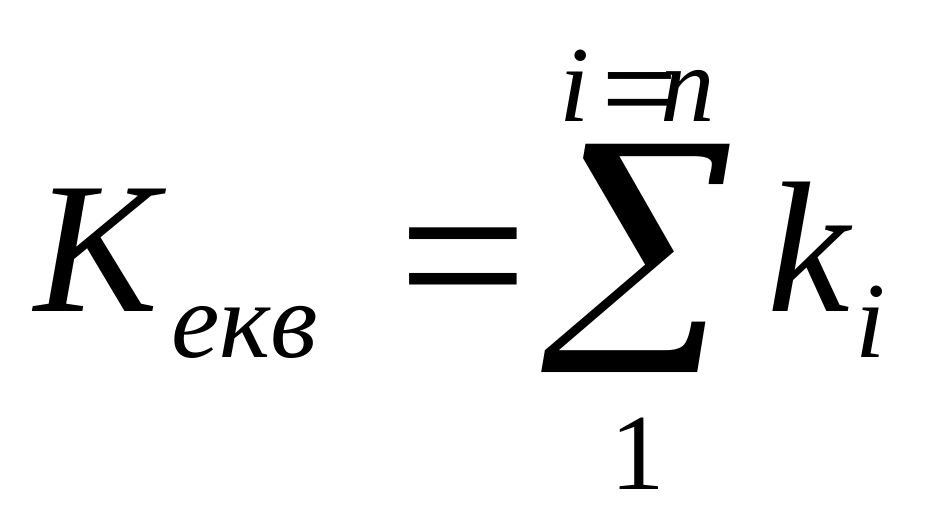

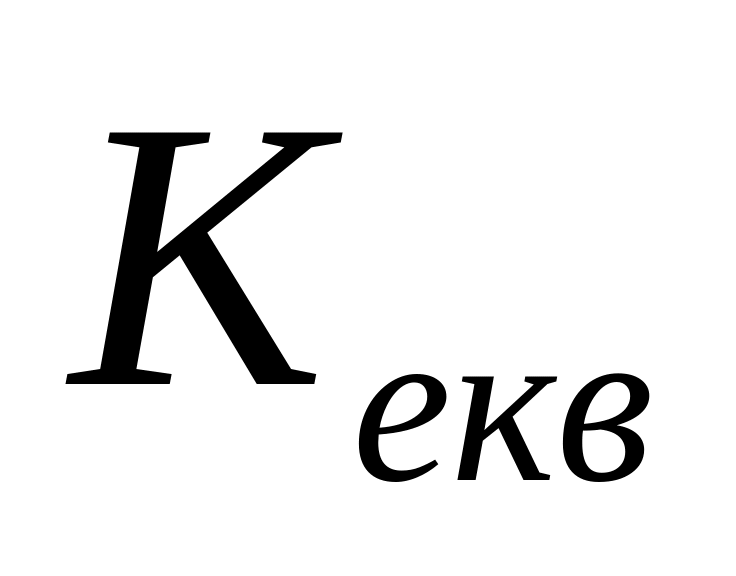

де - еквівалентна жорсткість системи пружних опор

при паралельному включенні;

при послідовному включенні

- жорсткість і-го амортизатора

Р – маса амортизаційного блоку
