1. Лабораторная работа № 9.

ГИДРАВЛИЧЕСКИЙ ПРЫЖОК

1.1. Цель работы

Визуальное изучение структуры гидравлического прыжка. Определение энергетического состояния потока.

1.2. Сведения из теории

Гидравлическим прыжком называется резкое увеличение глубины потока при переходе его из бурного состояния с глубиной , в спокойное состояние с глубиной . Этот переход происходит на относительно небольшой длине и в районе гидравлического прыжка имеет место, резко изменяющееся движение.

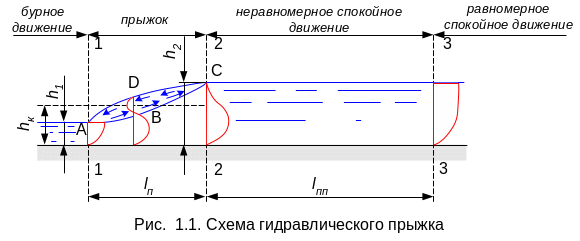

Рис. 1.1. Схема гидравлического прыжка

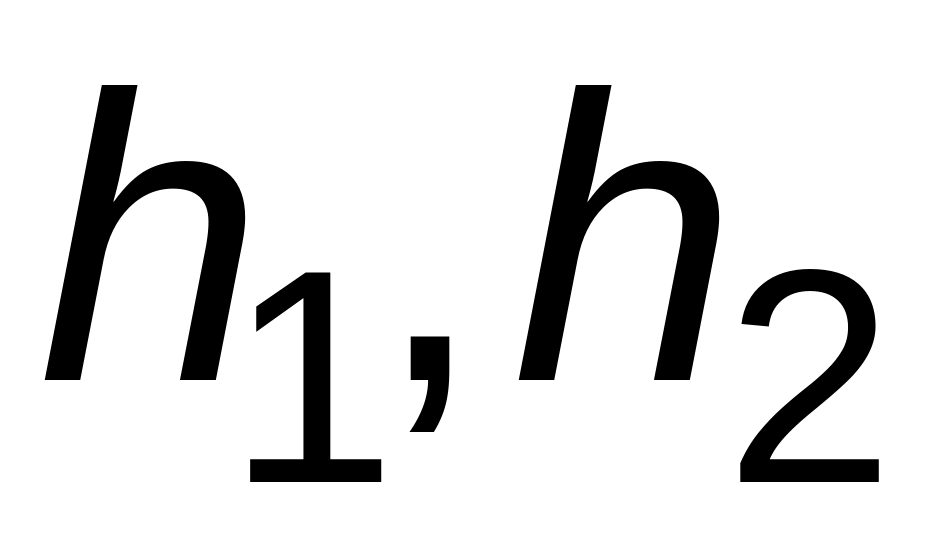

Глубины и (в начале и в конце прыжка) называются сопряженными глубинами. Разность глубины называется высотой прыжка. Длина называется длиной прыжка.

Гидравлический прыжок появляется всегда, когда свободная поверхность при увеличении глубины пересекает линию критической глубины (линию КК).

В пределах прыжка имеет место следующий характер движения. Линия АВС является поверхностью раздела между транзитной струей и вальцом АВСД. Ниже поверхности раздела, поток резко расширяется от глубины до . Выше этой поверхности – поверхностный валец (водоворотная область). Внизу вальца осредненные скорости направлены вдоль транзитной струи, вверху – в противоположную сторону.

Д вижение воды в вальце бурное, валец насыщен пузырьками воздуха, малопрозрачен. Прыжок не находится на одном месте, он совершает небольшие поступательные перемещения то вперед, то назад.

За прыжком располагается послепрыжковый участок, на котором происходит выравнивание эпюры скоростей до эпюры свойственной равномерному движению. Кроме того, прыжок способствует резкому повышению пульсации скоростей, что вызывает увеличение размывающей способности потока вдоль послепрыжкового участка. Эта способность постепенно снижается.

В инженерной практике образование совершенного гидравлического прыжка с поверхностным вальцом широко используется для гашения избыточной кинетической энергии потока за водосливами и другими водосбросными сооружениями. Потери напора (энергии) в гидравлическом прыжке можно определить как:

, (1.1)

где и – соответственно сопряженные глубины и скорости до прыжка и за ним.

Если скорости потока до прыжка и за прыжком распределены равномерно, то для прямоугольного русла потери напора в прыжке можно определить, как .

Вопрос о гидравлическом прыжке впервые был исследован Беланже и Буссинеском, которые, применив теорему количества движения, нашли уравнение, связывающее сопряженные глубины и . Это уравнение получило название основного уравнения прыжка.

, (1.2)

где – глубина погружения центра тяжести живого сечения.

В основном уравнении прыжка левая часть представляет собой некоторую функцию от глубины , а правая часть такая же функция от глубины .

Если обозначить:

, (1.3)

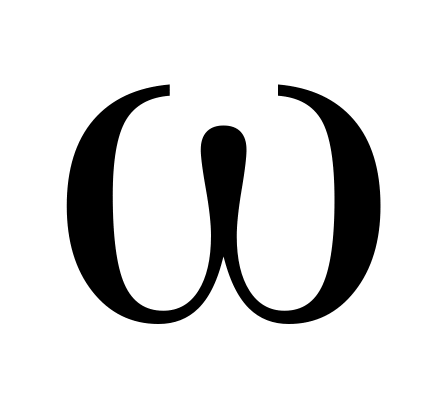

где – глубина в данном сечении; и – площадь живого сечения и глубина погружения центра тяжести живого сечения, соответствующие этой глубине; то функция – называется прыжковой функцией.

Используя определение прыжковой функции, основное уравнение прыжка можно записать:

. (1.4)

У равнение показывает, что для сопряженных глубин прыжковые функции имеют одну и ту же величину. Следовательно, можно найти одну сопряженную глубину, зная другую глубину прыжка.

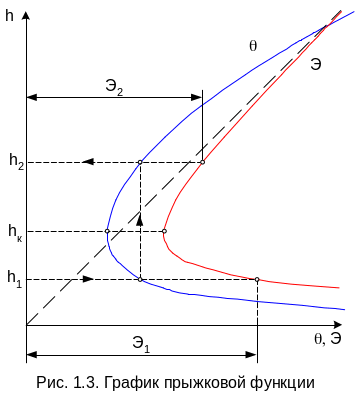

Для русла любого сечения при заданном расходе можно построить график прыжковой функции (рис. 1.3). На графике кривая имеет минимум, который совпадает с минимумом кривой и отвечает критической глубине.

Для прямоугольного русла основное уравнение прыжка упрощается

, , , , (1.5)

где – удельный расход, то есть расход, приходящийся на единицу ширины русла.

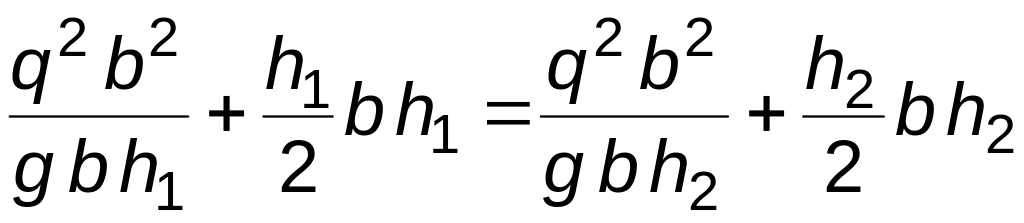

Уравнение прыжка принимает вид:

(1.6)

или

. (1.7)

Учитывая, что получим:

(1.8)

или

. (1.9)

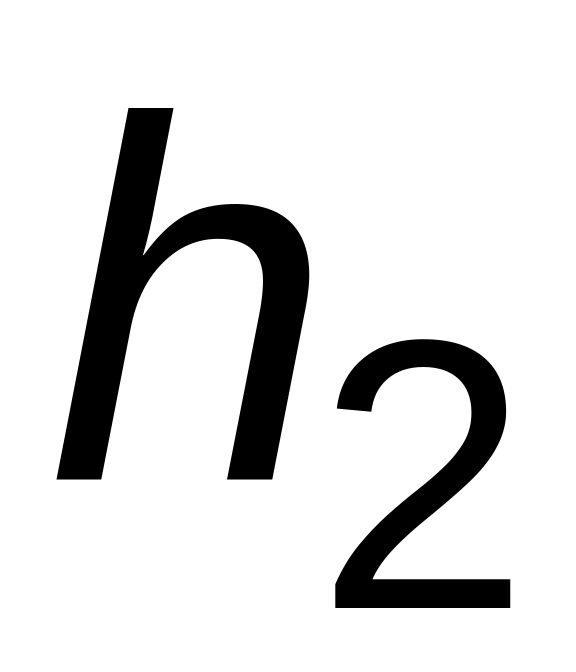

Решая это уравнение сначала в отношении , а затем в отношении получим:

; (1.10)

. (1.11)

Пользуясь этими уравнениями, можно определить в случае прямоугольного русла одну сопряженную глубину ( или ), если другая сопряженная глубина ( или ) известна.

Длина гидравлического прыжка определяется экспериментально, и обычно ее выражают в долях от высоты гидравлического прыжка, сопряженных глубин и кинетичности потока.

Различными авторами предложено большое количество формул.

По опытным данным при

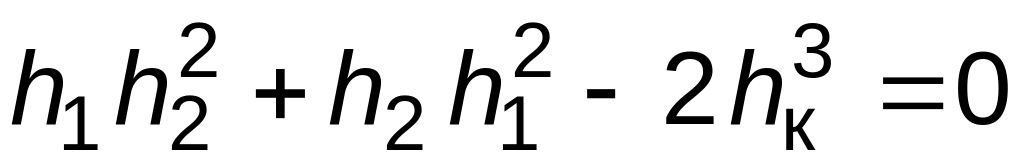

. (1.12)

С опытными данными хорошо согласуются расчеты по формулам Н. Н. Павловского

; (1.13)

В. А. Шаумяна

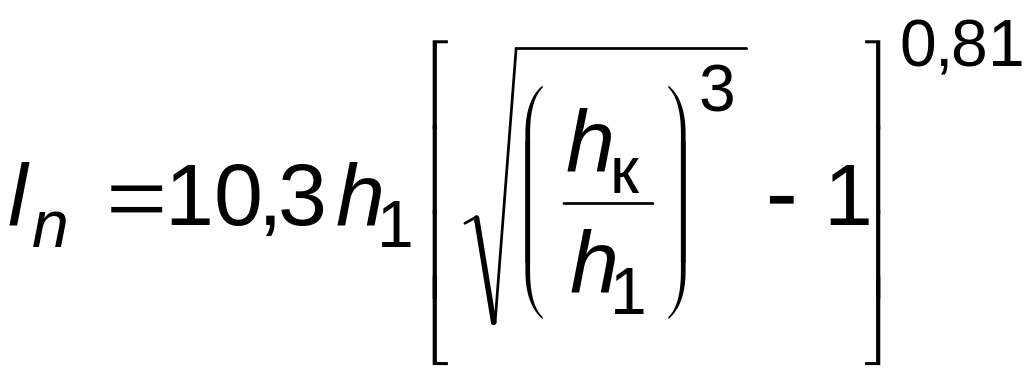

; (1.14)

М. Д. Чертоусова

. (1.15)

Длину гидравлического прыжка необходимо знать для назначения водобоя за водосливной плотиной и расчета сопряжения потоков в нижнем бьефе.

Поведение потока зависит от запаса энергии и от условий в нижнем бьефе. Гидравлический прыжок не образуется, если в нижнем бьефе уклон русла больше критического и бытовая глубина меньше критического . При возможно образование трех форм гидравлического прыжка:

а) отогнанный гидравлический прыжок ;

б) надвинутый гидравлический прыжок ;

в) затопленный гидравлический прыжок .

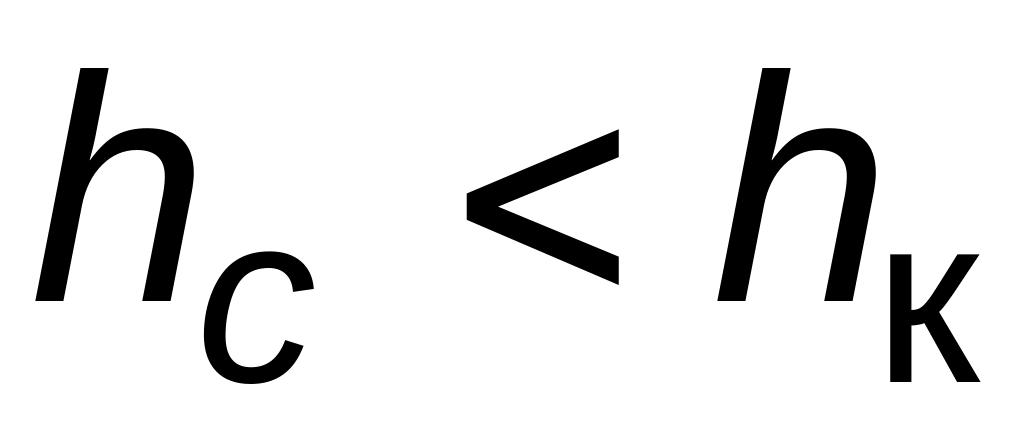

Установление формы сопряжения потоков за водосбросным сооружением в нижнем бьефе сводится к последовательному определению – глубины потока в сжатом сечении (для сопоставления ее с критической глубиной ) и – второй сопряженной глубины при , если .

Сопоставляя h₂  h_б, h₂  h_б определяют форму затопления гидравлического прыжка. Значение бытовой глубины в нижнем бьефе h_б определяют либо расчетом по уравнению равномерного движения потока в открытом русле, либо по данным гидрометрических наблюдений.
