1. Конструкторская часть

1.1. Описание конструкции узла или сборочной единицы

В качестве узла, в который входит деталь – «Шестерня ведомая», выступает «Коробка передач», которая в свою очередь входит в состав тракторов МТЗ-80, МТЗ-82.

Коробка передач (КП) служит для изменения силы тяги и скорости движения трактора в зависимости от условий работы. С помощью КП можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии    при    остановке.

Действие коробки передач основано на том, что вращение от коленчатого вала двигателя передается на ходовую часть через зубчатые шестерни с определенным передаточным числом на каждой передаче.

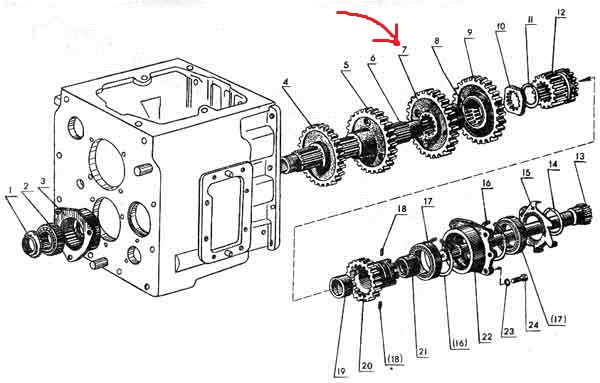

Рисунок 1 – Коробка передач трактора МТЗ-80

Рисунок 2 – Трактор МТЗ-80

1.2. Описание конструкции детали, входящей в конструкцию узла

Шестерня ведомая – деталь, имеющая форму диска с габаритами Ø202,5х69 мм. Конструкцию детали можно условно разделить на ступицу и обод. Обод шестерни выполнен в виде диска шириной 20 мм и наружным диаметром Ø202,5 мм. На наружном диаметре обработан сквозной зубчатый венец с количеством зубьев 43 и модулем 4,5 мм. Острые кромки венца притуплены фасками 2х45° мм и 5х30° мм. Далее на диаметре Ø168 мм в ободе имеются поднутрения до толщины 8 мм. На диаметре Ø128 мм равномерно на окружности обработаны четыре сквозных отверстия Ø22 мм. Обод стыкуется со ступицей на расстоянии 46 мм от правого торца ступицы. Ступица имеет ширину 69 мм. С правого торца в ступице обработана наружная цилиндрическая поверхность Ø72х46 мм. В конце данной ступени проточена канавка шириной 5 мм и глубиной 0,25 мм для выхода шлифовального круга. В ступице также обработаны внутренние эвольвентные шлицы в количестве 12 шт. с модулем m=4,5 мм. Шлицы обработаны на всей длине детали. С правого и с левого торцев ступицы обработаны заходные фаски для шлиц Ø62х45°. Шестерня ведомая подвергается термообработке - нитроцементации до твердости зубьев 57…64 HRC. Шестерня изготавливается из легированной стали марки Сталь 20ХГТ ГОСТ 4543-71. Физические свойства и химический состав материала приведены в таблице 1.

Таблица 1 – Физические свойства и химический состав стали Сталь 20ХГТ ГОСТ 4543-71.

Свойство	Значение
Физические свойства:
Относительное сужение	45%
Плотность	7800 кг/м3
Предел прочности	1470 МПа
Предел текучести	1080 МПа
Температура ковки	800…1220 °С
Твердость по Бринеллю	217 HB
Химический состав:
Содержание кремния (Si)	017..0,37 %
Содержание марганца (Mn)	0,8..1,1 %
Содержание меди (Cu)	0..0,3 %
Содержание серы (S)	0..0,035 %
Содержание углерода (C)	0,22..0,29 %
Содержание фосфора (P)	0..0,035 %
Содержание хрома (Cr)	1,0..1,3 %
