- •1 Характеристика исходных данных
- •1.1 Характеристика подвижного состава
- •1.2 Характеристика условий эксплуатации и климата
- •1.3 Нормативная информация и коэффициенты корректирования
- •2 Корректирование нормативов
- •2.1 Корректирование периодичностей
- •2.2 Корректирование трудоемкостей
- •3 Расчет производственной программы
- •3.1 Определение числа технических воздействий за год
- •3.2 Расчет годового объёма работ.
- •4 Расчет числа рабочих постов
- •5 Расчет площадей зон и участков
- •Список литературы
Введение
Техническая эксплуатация ТС - это комплекс организационных и технических мероприятий, направленных на поддержание их в исправном состоянии и постоянной готовности к применению по целевому назначению. Эксплуатация включает использование по назначению, транспортирование, хранение, техническое обслуживание и ремонт.
Автомобильный транспорт играет важную роль в обществе транспортной системе страны. На его долю приходится значительная часть всех грузовых и пассажирских перевозок.
Для создания безопасной, надежной и эффективной работы подвижного состава проектируются АТП с производственно-технической базой.
Контроль за состоянием эксплуатации ТС - одна из функций органов управления, осуществляемая с целью проверки и определения технического состояния ТС, своевременности, полноты и качества выполнения запланированных эксплуатационных мероприятий и требований руководящих, нормативных и эксплуатационных документов всеми подразделениями, эксплуатирующими технические средства.
Под ТО ТС понимается комплекс профилактических мероприятий по поддержанию их работоспособности или исправности при использовании по назначению, ожидании, хранении и транспортировании.
Цель ТО - поддержание ТС в исправном (работоспособном) состоянии, снижение интенсивности износа и предупреждение вероятных отказов, обеспечение надежности и постоянной готовности ТС к использованию по назначению.
Ремонт - комплекс операций по восстановлению исправности и ресурса ТС или их составных частей путем устранения отказов, возникших в результате потери работоспособности отдельных деталей, узлов.
Для ускорения и повышения условий производства производится механизация работ при ТО и ТР.
В состав расчетно-графической работы входят расчеты периодичности по ТО и ТР, расчет трудоемкости ТО и ТР, расчет производственной программы, рабочих постов, расчет площадей зон и участков.
Данная расчетно-графическая работа связана лишь с технологическим проектированием, как правило, эта часть проекта, решает особую и главенствующую роль в проектировании АТП. Результаты технологического проектирования служат основой для разработки других частей проекта и во многом предопределяют качество проекта в целом.
1 Характеристика исходных данных
1.1 Характеристика подвижного состава
МАЗ-54329 — модификация МАЗ-5432 с двигателем ЯМЗ-238М2 мощностью 240 л.с., выпускается с 1988 г.
Основные характеристики:
колёсная формула / количество осей: 4×2;
полная масса автопоезда: 28000 кг;
полная масса автомобиля: 16000 кг;
распределение массы на переднюю ось: 6000 кг;
распределение полной массы на заднюю ось: 10000 кг;
нагрузка на седло: 8800 кг;
масса снаряженного автомобиля: 7050 кг;
модель двигателя: ЯМЗ-238М2;
мощность двигателя: 176 (240) кВт (л.с.);
максимальный крутящий момент: 883 (90) Н∙м (кг∙см);
модель коробки передач: ЯМЗ-236П;
число передач КП: 5;
передаточное число: 7,14;
максимальная скорость, км/ч: 85;
контрольный расход топлива: 28,5;
подвеска передняя: рессорная;
подвеска задняя: рессорная;
топливный бак: 350 л.;
шины: 11,00R20.
МАЗ-54329 предназначен для перевозки различных грузов в составе автопоезда. Данный тягач может применяться в составе с полуприцепом МАЗ-9380 для перевозки строительных грузов.
Полуприцеп МАЗ-9506 имеет следующие характеристики:
1) масса перевозимого груза: 14000 кг;
2) масса снаряженного полуприцепа: 5000 кг;
3) масса полуприцепа полная: 19000 кг;
4) масса, приходящаяся на седельное устройство тягача: 9000 кг;
5) масса, приходящаяся на тележку: 10000 кг.
Cхематические изображения тягача МАЗ-54329 и полуприцепа МАЗ-9380 приведены на рисунках 1.1 и 1.2.
Рисунок 1.1 – Схема автомобиля МАЗ-54329

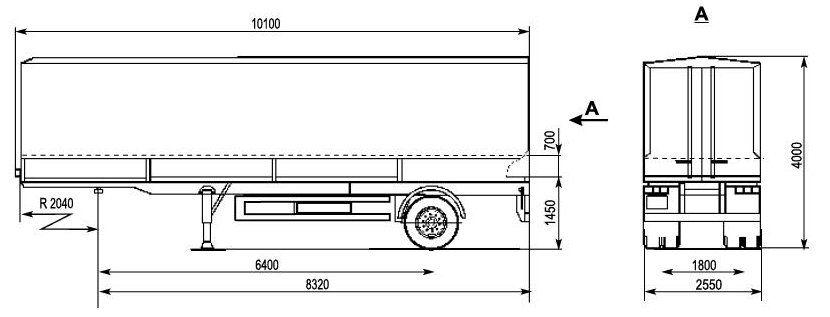

Рисунок 1.2 – Схема полуприцепа МАЗ-9380
В таблице 1.1 приведены исходные данные по количеству ТС с учетом пробега.
Таблица 1.1−Количество ТС с учетом пробега
Количество ТС с пробегом, тыс. км. |
Средний суточный пробег, км |
|||||||||
до 50 |
50-100 |
100-150 |
151-200 |
201-250 |
251-300 |
301-350 |
351-400 |
свыше 400 |
||
20 |
10 |
− |
7 |
34 |
− |
21 |
18 |
− |
440 |
1.2 Характеристика условий эксплуатации и климата
АТП находится в умеренно теплых климатических условиях. Природно-климатические условия играют очень важную роль при эксплуатации транспортных средств. Они характеризуются температурным режимом окружающего воздуха, атмосферным давлением, скоростью ветра, количеством атмосферных осадков, продолжительностью зимнего периода и некоторыми другими факторами.
Согласно ГОСТ 16350-80 «Районирование и статистические параметры климатических факторов для технических целей» к представителю «умеренно теплого» климатического района относится город Киев.

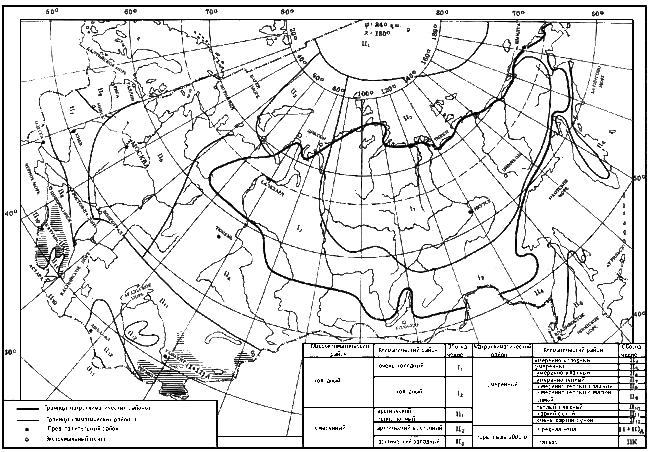

Рисунок 1.3 – Районирование территории СССР
В
целом климат Киева умеренно
континентальный с
мягкой зимой и тёплым летом, но в меру
изменения климата приобретает
черты морского.
В
целом температура воздуха в Киеве на
несколько десятых градуса более высокая,
чем в городах, которые расположены
рядом. Бо́льшим является отличие зимой,
меньшим — летом. Ежегодный уровень
осадков в Киеве — около 610 мм.
Влажность воздуха зачастую высокая. В
среднем за год составляет около 75 %,
летом — около 65 %, а зимой —
80–90 %. В отдельные периоды воздух
бывает очень сухим. Зимой, несмотря на
высокую относительную влажность воздуха,
абсолютная влажность очень маленькая,
благодаря низким температурам воздуха.
Средняя годовая относительная влажность —
76 %. Среднесуточная температура
14,6
С,
абсолютный минимум температуры -32
С,
абсолютный максимум +39
С,
абсолютный максимум температуры
поверхности почвы +65
С,
максимальный температурный суточный
перепад 21,7
С.
Среднемесячная температура воздуха:
январь – от -8
С
до -4
С,
июль – от 16
С
до 25
С.
Исходя из данных о климате, можно сделать
вывод, что условия эксплуатации
транспортных средств удовлетворительные.
Категории эксплуатации характеризуются типом дорожного покрытия, типом рельефа местности и условиями движения.
По заданию была дана третья категория условий эксплуатации. В ТКП 248-2010 содержаться сведенья о данной категории. В зависимости от условий движения различают движение за пределами пригородной зоны (более 50 км от границы города), движение в малых городах (до 100 тыс. жителей) и движение в больших городах (более 100 тыс. жителей). Так как местом эксплуатации является горд Батуми с населением свыше 100 тыс. человек, данные об условиях движения будем брать для больших городов.
К третьей категории относятся следующие дорожные покрытия и типы рельефа местности:
- цементобетон, асфальтобетон, брусчатка, мозаика: равнинный (до 200 м), слабохолмистый свыше (200 до 300 м), холмистый свыше (300 до 1000м);
- битумоминеральные смеси (щебень или гравий, обработанный битумом): равнинный (до 200 м), слабохолмистый свыше (200 до 300 м), холмистый свыше (300 до 1000м);
- щебень(гравий) без обработки, дегтебетон: равнинный (до 200 м), слабохолмистый свыше (200 до 300 м), холмистый свыше (300 до 1000м);
- булыжник, колотый камень, грунт и малопрочный камень, обработанные вяжущими материалами, зимники: равнинный (до 200 м).
