Б.В.Глухов, Д.С.Воронцов
ПРИКЛАДНАЯ МЕХАНИКА
(разделы «Теория механизмов и машин», «Детали машин», «Грузоподъёмные машины»)
Часть 6 Расчётно-графическая работа
Учебные материалы
2013
Содержание ч. 6
22.Расчётно-графическая работа
22.1.Задание
22.2.Правила оформления пояснительной записки
22.3.Правила оформления кинематической схемы
22.Расчётно-графическая работа
22.1.Задание
Исходные данные на РГР приведены в табл. 22.1.
Таблица 22.1
Исходные данные к выполнению РГР
№ схемы поли-спаста |
группа 1 |
группа 2 |
группа 3 |
|||
Масса поднимаемого груза mгр, т |
Скорость подъёма груза vгр, м/мин |
Высота подъёма груза Н, м |
Группа режима рабочего механизма |
Коэффициент минимального диаметра барабана е |
Коэффициент прочности каната zр |
|
1 2 3 4 5 6 7 8 9 0 |
0,6 0,8 1,0 1,2 1,5 1,8 2,0 2,2 2,5 2,8 |
16 18 20 22 25 28 30 32 35 38
|
8 10 12 14 15 18 20 22 24 25 |
3М 3М 3М 4М 4М 4М 5М 5М 5М 5М |
20 22 24 25 26 28 30 34 32 35 |
4,5 5,0 5,5 5,0 5,5 6,0 5,0 5,5 6,0 6,5 |
Схемы полиспастов приведены на рис. 23.1.

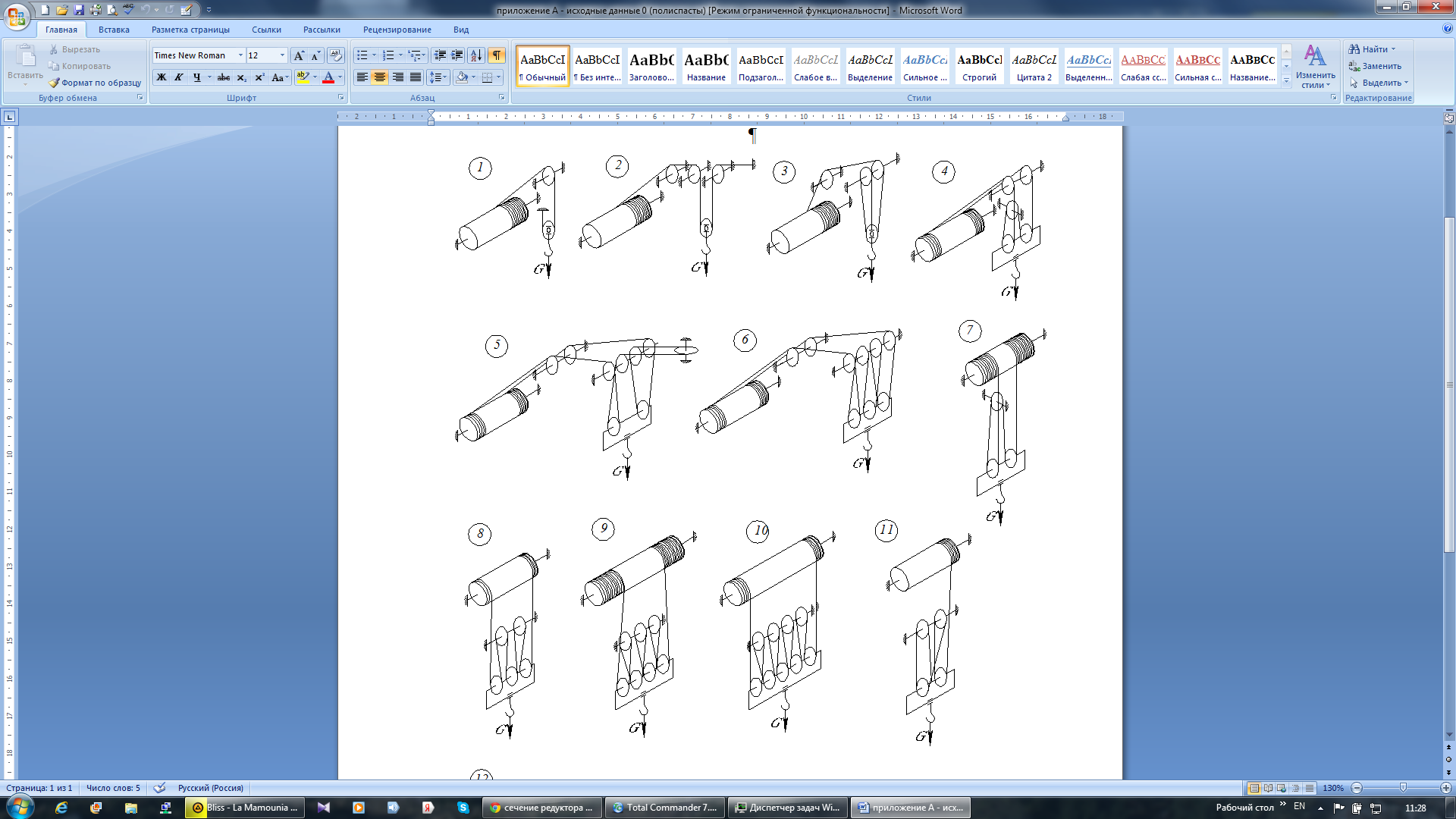

Рис. 22.1. Схемы полиспастов
РГР выполняется по индивидуальному заданию, выдаваемому преподавателем. Номер задания состоит из четырёх цифр по типу: 7-424, где цифра 7 обозначает номер схемы полиспаста, 4 – исходные данные 1 группы исходных данных, 2 – 2 группы, 4 – 3 группы. В приведенном варианте задания mгр = 1,2 т; vгр = 22 м/мин, Н = 10 м, группа режима 3М, е = 25, zр = 5,0.
Содержание пояснительной записки.
1.Титульный лист (лист 1, см. п. 22.2).
2.Бланк задания (лист 2).
3.Содержание (лист 3 с основной надписью по форме 2, см. п. 22.2).
4.Кинематическая схема механизма подъёма (с основной надписью по форме 1, лист не нумеруется, см. п. 22.3).
5.Введение (лист 4 с основной надписью по форме 2а с исходными данными и описанием устройства и работы механизма).
6. Выбор грузового крюка (см. п. 21.4)
7.Выбор каната (см. п. 21.5)
8.Определение основных параметров барабана и блоков (см. п. 21.7)
9.Выбор электродвигателя и кинематический расчёт привода (см. п. 21.8)
10.Выбор цилиндрического зубчатого редуктора (см. раздел 15)
11.Приближённый расчёт тихоходного вала редуктора (см. п. 18.3)
12.Подбор подшипников качения тихоходного вала (см. п. 19.3)
13.Подбор и проверочный расчёт шпонок (см. раздел 11)
14.Подбор муфт (см. раздел 20)
15.Выбор тормоза (см. п. 21.9)
16.Список использованных источников.
