Приклад Тема : «Технологічна карта на зведення цегляної, круглої димової труби»
Вихідні дані : висота – 30м, внутрішній діаметр по низу труби – 2м, діаметр верхівки труби – 1,8 м
Зміст
І. Галузь застосування.
1.1. Характеристика конструктивних елементів
та їх частин.
1.2. Склад основних видів робіт.
1.3. Характеристика умов.
1.4. Прив’язка технологічної карти до конкретних
умов.
ІІ. Технологія та організація будівельного виробництва.
2.1. Вказівки до підготовки об’єкта.
2.2. Роботи, що повинні бути виконані до початку
основних робіт.
2.3. Методи та послідовність виконання робіт.
2.4. Чисельно кваліфікаційний склад ланок та
бригади.
2.5. Калькуляція трудовитрат.
2.6. Календарний графік.
2.7. Вказівки щодо прив’язки карт до будівельного
майданчика.
2.8. Контроль якості.
2.9. Допуски.
2.10. Рішення щодо охорони праці.
2.11. Охорона навколишнього середовища.
ІІІ. Техніко-економічні показники.
IV. Матеріально-технічні ресурси.
V. Використана література.
І. Галузь застосування.
1.1. Характеристика конструктивних елементів та їх частин.
Заводські димові труби необхідні для створення тяги при згоранні палива в печах, а також для відводу в верхні шари атмосфери шкідливих для здоров’я людей газів, які утворюються при згоранні палива.
Заводська труба складається з наступних частин:
Фундаменту розташованого нижче рівня землі, який являється опорою для ствола труби;
Цоколя, на який безпосередньо опирається ствол труби;
Ствол труби, який є каналом відводу газів до верху;
Футеровка із червоного, вогнестійкої або кислотостійкої цегли, яка захищає ствол труби від руйнівної дії гарячих і кислих газів;
Скріплюючі стальні кільця, які захищають ствол труби від руйнування при нагріванні гарячими газами.
Громовідвід, який призначений для відведення в землю електричних зарядів під час грози;
Зовнішніх скоб для підйому на трубу під час її будування та експлуатації, і внутрішніх скоб для закріплення підйомного обладнання під час будування труби;
1.2. Склад основних видів робіт.
Основні види робіт:
Влаштування фундаменту;
Кладка цоколя і ствола труби;
Кладка футеровки труби;
Монтаж стяжних кілець і горизонтальних влаштувань.
1.3. Характеристика умов.
Об’єкт будується в місті Чернігів, яке розташоване в другому сніговому і в другому вітровому районі. Дане місто знаходиться в нормальній вологій зоні. Клімат помірно-континентальний. Глибина промерзання ґрунту один метр. Район будівництва розташований на слабогорбистій місцевості.
Інженерно-геологічні умови: розвідані поклади граніту, вапняку, мергелю, каоліну, гіпсу, кварцового піску, залізних руд.
Загальний похил місцевості і рельєфу в цілому забезпечують стік і випаровування поверхневих вод після злив.

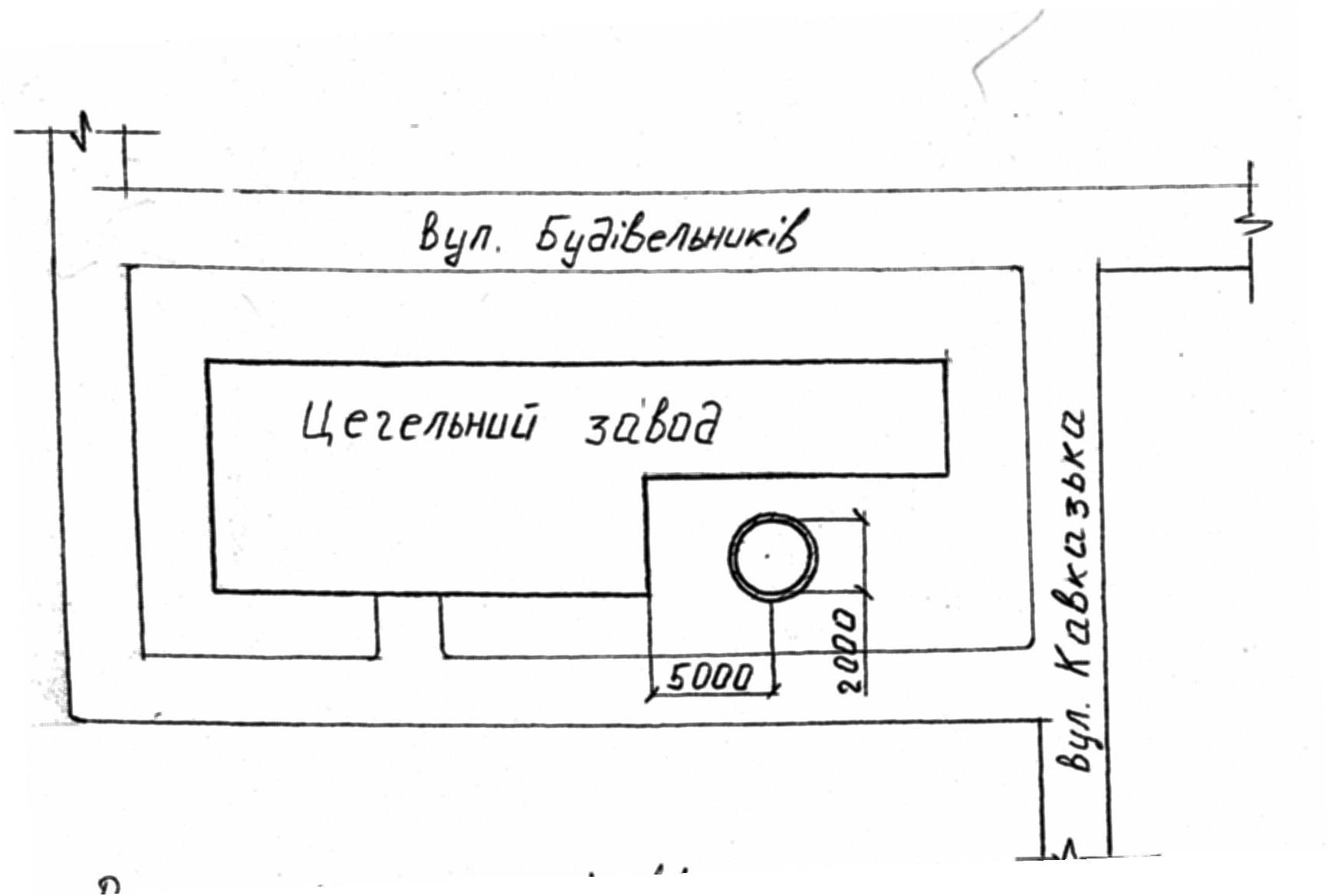

1.4. Прив’язка технологічної карти до конкретних умов.
ІІ. Технологія та організація будівельного виробництва.
2.1. Вказівки до підготовки об’єкта.
До початку будівельних робіт необхідно виконати такі підготовчі роботи:
Розчистка території;
Тимчасове огородження об’єкта.
2.2. Роботи, що повинні бути виконані до початку основних робіт.
До початку зведення цегляної круглої димової труби необхідно:
Виконати земляні роботи;
Змонтувати фундамент під цегляну трубу;
Змурувати цоколь;
Доставити інвентар, необхідні матеріали.
Після проведення цих робіт можна приступати до мурування димової труби.
Розріз димової труби показано на листі 1.
Схема організації робочого місця при муруванні димової труби зображено на листі 1.
