МІНІСТЕРСТВО
ОСВІТИ І НАУКИ УКРАЇНИ
НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА
ТА ПРИРОДОКОРИСТУВАННЯ
Методичні вказівки до виконання практичних робіт з дисципліни "Технологія і організація будівельного виробництва" для студентів денної та заочної форми навчання спеціальності
5. 092110 "Будівництво та експлуатація будівель та споруд"
/Божко Н.В. - Костопіль/: БТТ, 2008 - 52 с.
Затверджено на засіданні циклової комісії з напрямку „Будівництво”
протокол № від__________________2008р
Голова циклової комісії ___________________ Алексєйчук Ж.В.
Зміст. стор.
|
Загальні положення |
|
2 |
1. |
Монтажні механізми |
|
2 |
1.1 |
Типи та технологічні можливості монтажних механізмів |
|
2 |
1.2. |
Стропування конструкцій |
|
6 |
1.3 |
Вибір монтажного крана |
|
8 |
2. |
Визначення об’ємів робіт |
|
14 |
3. |
Приклади розрахунку |
|
23 |
3.1. |
Підрахунок об’ємів робіт |
|
23 |
3.2. |
Вибір комплекту машин |
|
26 |
|
Додатки |
|
32 |
|
Література |
|
51 |
Загальні положення
Методичні вказівки складені відповідно до програми курсу для закріплення теоретичних знань. Метою яких є набути практичні навички технічного проектування, самостійного рішення інженерних та техніко-економічних завдань з використанням довідкової літератури, а також нормативних документів.
В методичних вказівках викладена послідовність виконання практичних робіт, подано вказівки щодо складу роботи, характеру її оформлення, рекомендації з використання нормативних джерел та довідкової літератури.
1. Монтажні механізми
1.1. Типи та технологічні можливості монтажних механізмів

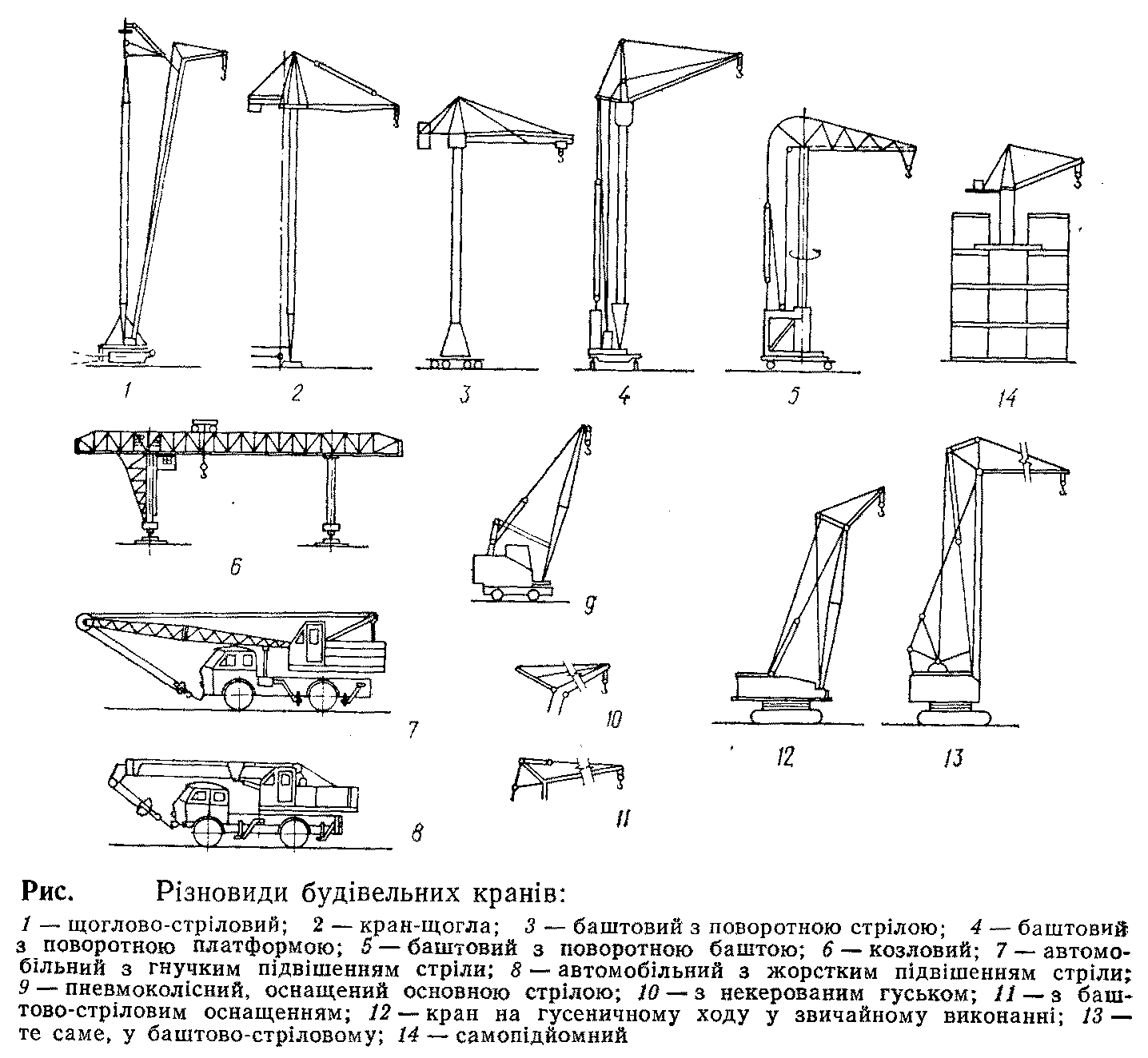

Для монтажу будівельних конструкцій застосовують самохідні стрілові, баштові, козлові, спеціальні крани, а також вантажопідйомні механізми – мачти, портали.
Самохідні стрілові крани мають широке застосування на монтажних роботах. Вони оснащені обладнанням у вигляді вставок для збільшення довжини стріли, а також гуськами, які дозволяють збільшити виліт гаку при невеликому нахилу стріли. Це надає можливості стріловим кранам монтувати будівлі різної висоти, піднімати елементи різної маси та встановлювати їх на різних вильотах гаку.
Оснащення стрілових кранів баштово-стріловим обладнанням дозволяє застосовувати крани на монтажі конструкцій високих та об’ємних будівель, здійснювати монтаж конструкцій через раніше змонтовані конструкції і вести монтаж не заходячи в монтуємий проліт будівлі.
Стрілові крани на гусеничному ходу широко застосовуються при монтажі конструкцій промислових будівель та споруд. Використовують їх і при монтажі цивільних будівель (монтаж конструкцій нульового та надземного циклу).
Стрілові крани на пневмоколісному ходу застосовують такі крани в основному на монтажі конструкцій промислових та цивільних будівель , на монтажі фундаментів, а також при обслуговуванні складів конструкцій.
Стрілові автомобільні крани характеризуються високою мобільністю та здатністю переміщуватись з однієї сторони будівельного майданчика на іншу. Застосовують такі крани в основному на вантажно-розвантажувальних роботах та на монтажі невисоких будівель із елементів невеликої маси.
Козлові крани використовуються в будівництві на вантажно
розвантажувальних роботах на складах; при зведені одноповерхових промислових будівель, в прольотах яких встановлюється великообємні фундаменти під обладнання і виконуються інші підземні споруди. В цивільному будівництві такі крани застосовуються при монтажі будівель із об’ємних елементів.
Спеціальні крани застосовуються при зведені висотних будівель (переставні крани), для монтажу башень використовують (повзучі) крани, важкі конструкції піднімають в проектне положення стрічковими підйомниками обладнаними гідравлічними домкратами.
Іноді застосовують спеціальні крани-вертольоти.
Стропування конструкцій
Стропуванням називають операцію по закріпленню конструкції до гака крана для піднімання, розстропуванням – операцію по звільненню конструкції від гака крана після її встановлення та тимчасового закріплення.
Стропування здійснюють за допомогою стропувальних пристроїв, які забезпечують надійне та ефективне з’єднання монтуємої конструкції з робочим органом монтажної машини. Основними різновидами стропу вальних пристроїв являються гнучкі стропи, траверси та монтажні захвати.
Гнучкі стропи. Для монтажу будівельних конструкцій застосовують стандартні гнучкі стропи із сталевих канатів таких видів: універсальні, полегшені, двохвіткові та чотирьохліткові (рис 2).
Траверси. Застосовують для піднімання довгомірних конструкцій (балок, ферм, рам, плит покриття) довжиною 12 м і більше. Траверси являють собою конструкцію виготовлену із сталевих труб або прокатних профілів у вигляді балок або ферм з підвішаними до них стропами. Стропи траверс можуть бути обладнані різними видами захватних пристроїв, що робить їх універсальними (рис 3).
Захвати. Елементи стропувальних пристроїв, які взаємодіють з
конструкцією, яка монтується. При наявності в конструкції монтажних петель застосовують гакові захвати – чалочні гаки та карабіни. При відсутності в елемента монтажних петель застосовують спеціальні захвати – опорні. В таких захватах для опирання елементів використовують їх нижню опорну частину, консолі, виступи, отвори. До опорних захвтів відносять вилкові, у вигляді скоби, кліщів, рамочні, штиреві, петльовий підхват (рис 4).

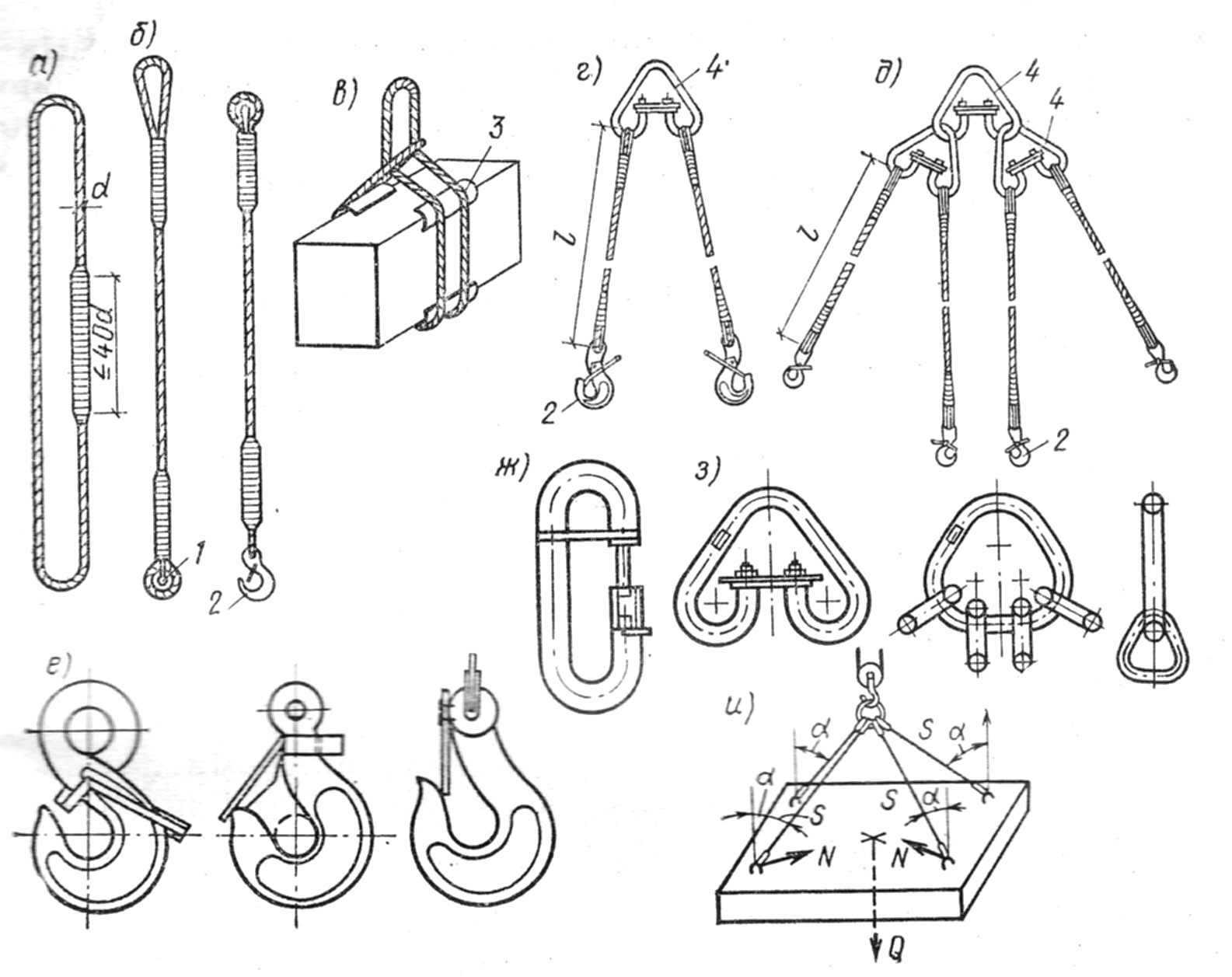

Рис 2. Гнучкі стропи.
а) універсальні;
б) полегшені з коушами, чалочним крюком; в) ув’язка елемента в обхват4 г) двохвіткові стропи; д) чотирьохліткові стропи; е) чалочний гак; ж) карабін; з) підвіска (скоба); и) схема зусиль у вітках строп; 1- коушур; 2- гак; 3- підкладка; 4- підвіска.

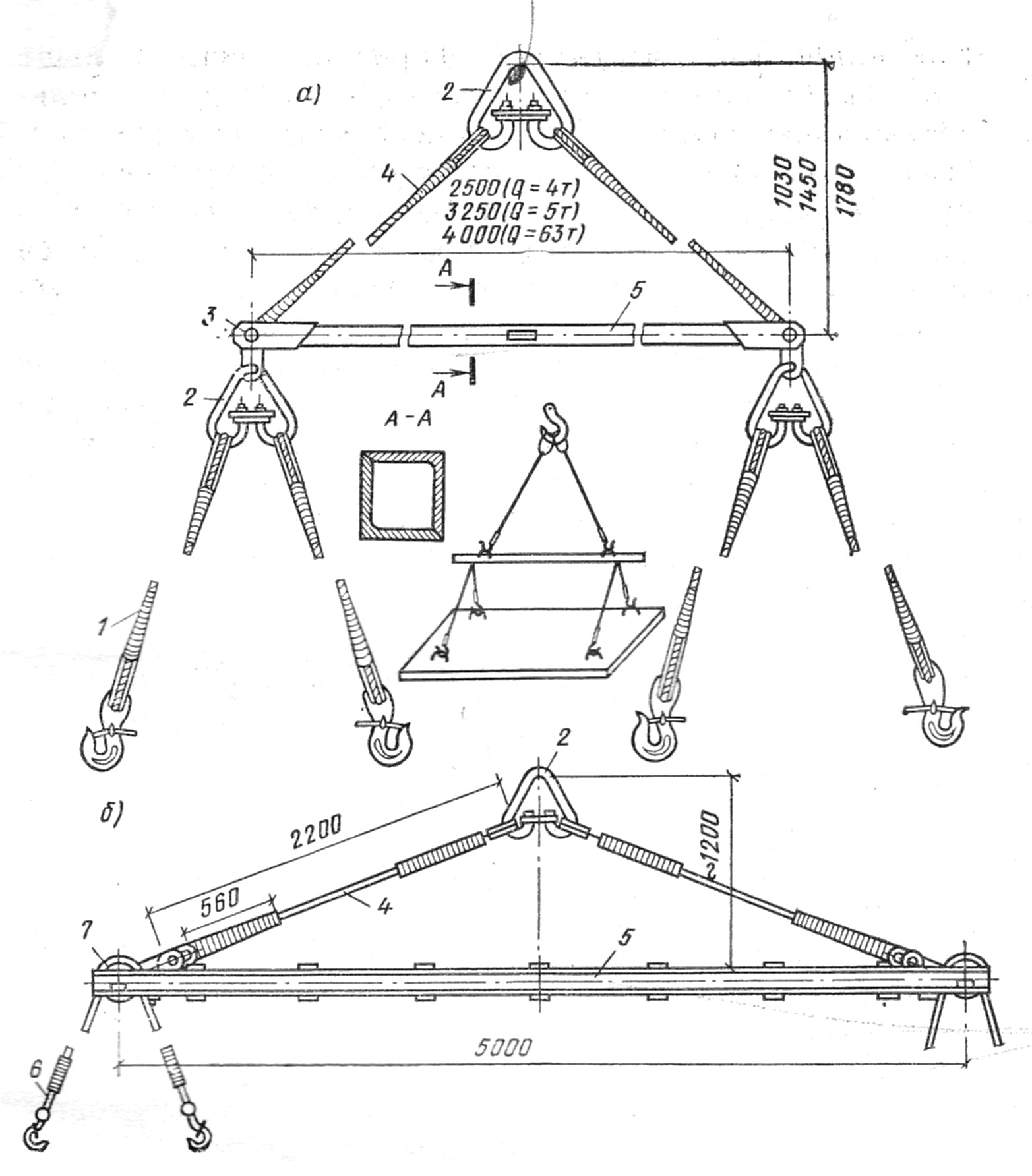

Рис. 3 Траверси
а
)
з двохвітковими стропами;
б) з блоками;
1- канатний строп; 2- роз’ємна підвіска)
3- замок кріплення)
4- розтяжний канат;
5- балка;
6- підвіска;
7- блок.

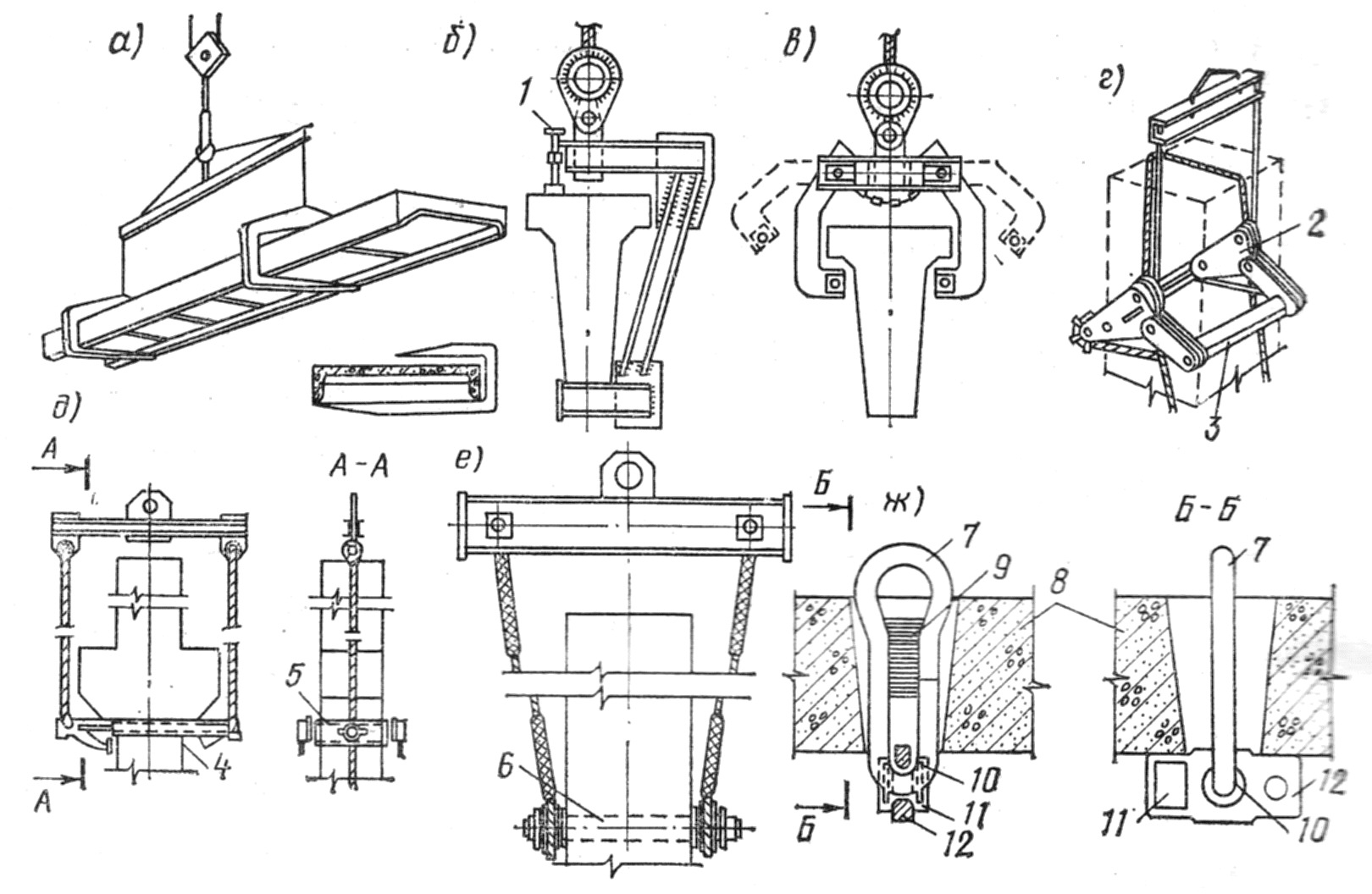

Рис. 4 Опорні захвати.
а) вилковий; б) у вигляді скоби) в) кліщовий; г) фрикційний; д) рамочний; е) штирьовий; є) петльовий підхват; 1- заживний гвинт; 2- бокова планка; 3- прижими; 4- трьохсторонній рамочний захват; 5- боковина рамки; 6- штир; 7- петля; 8- плита перекриття; 9- ребро жорсткості; 10- обмежувач4 11- противага; 12- поворотна планка.
