МІНІСТЕРСТВО ОСВІТИ, НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ “ЛЬВІВСЬКА ПОЛІТЕХНІКА”

Кафедра будівельних конструкцій і мостів

Розрахунково-пояснювальна записка

до курсової роботи з дисципліни

“Будівельні конструкції”

Виконав:

Студент групи МБГ-31

Ольшанськи Роман

Перевірив:

Максимович Соломія Богданівна

Львів-2014

Завдання на курсову роботу Завдання №17

Необхідно запроектувати несучі металеві, залізобетонні та кам’яні конструкції багатоповерхового будинку в’язевої системи з неповним каркасом за наступними даними:

– призначення будинку – промисловий;

– розміри будинку в плані (в осях) – 20,8×41,4 м;

– крок колон поздовжній – 6,9 м;

– крок колон поперечний – 5,2 м;

– стіни зовнішні цегляні товщиною 510 мм;

– корисне навантаження на перекриття v₀ =9 кН/м²,

– висота поверху – 3,2м;

– кількість поверхів – 5;

– матеріал конструкцій:

балки настилу – сталь класу С245;

головна балка – сталь класу С245;

колона – сталь класу С245;

• місце будівництва – м. Донецьк;

• Фундаменти – монолітні, клас бетону В20

– матеріал кам’яних конструкцій – цегла марки М100

Частина і. Розрахунок і проектування металевих конструкцій.

1. Компонування конструктивної схеми металевого балкового перекриття.

Приймаємо несучу конструктивну систему будинку у вигляді неповного каркасу, тобто із зовнішніми несучими цегляними стінами і внутрішнім металевим каркасом. Приймаємо нормальний тип балкової клітки із настилом у вигляді монолітної залізобетонної плити, балок настилу і головних балок. Металеві колони розташовуємо на перетині розбивних осей, головні балки розташовуємо вздовж будинку, перекриваючи проліт 6,9 м., а балки настилу – поперек будинку, перекриваючи менший проліт 5,2 м. Крок балок настилу приймаємо в межах 1,5 – 3,0 м, ділячи головну балку на 2…5 рівних частин по довжині, а саме a_sb=6,9/5=1,38 м. Балки настилу і головні балки спираємо на стіни через монолітні опорні подушки МОП-1 і МОП-2, забезпечуючи довжини опорних ділянок відповідно c_sb=250мм для балки настилу і c_mb=380мм – для головної балки. В місцях обпирання головних балок на поперечні стіни передбачено пілястри. Приєднання головної балки до колони проектуємо збоку на опорні столики. Приєднання балок настилу до головних передбачаємо в одному рівні стосовно верхніх поясів.

2. Розрахунок і конструювання балки настилу.

Балки настилу проектуємо з двотаврів з ухилом внутрішніх граней поличок за ГОСТ 8239-89 з урахуванням пружно-пластичної роботи сталі. З метою зменшення будівельної висоти поверхів приєднання балок настилу до головних балок проектуємо в одному рівні щодо верхніх поясів. Матеріал балок настилу – сталь класу С245

2.1. Обчислення навантажень на перекриття.

Проектуємо підлогу для книгосховища. Приймаємо товщину монолітної залізобетонної плити настилу t_pl=70 мм. Власну вагу балок настилу приймаємо g_0,sb = 0,16 кН/м² при рекомендованих 0,1…0,2 кН/м².

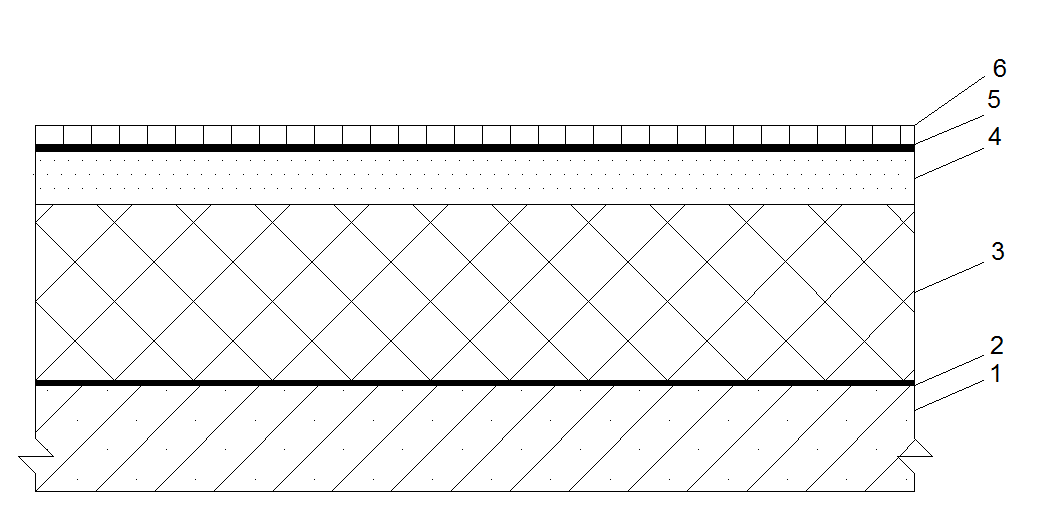

Пошарова конструкція підлоги:

1. Монолітна залізобетонна плита товщиною 60 мм

2. Пергамін товщиною 3мм

3. Плитний пінопласт товщиною 100мм

4. Цементно-піщана стяжка товщиною 30мм

5. Фанера вологостійка товщиною 12мм

6. Паркет дубовий товщиною 20 мм.

Величину характеристичного навантаження обчислюємо як добуток товщини верстви матеріалу t на його об’ємну масу ρ. Величину розрахункового граничного навантаження обчислюємо як добуток характеристичного навантаження на коефіцієнт надійності за навантаженням γ_fm. Коефіцієнти надійності γ_fm за навантаженням від власної ваги матеріалів прийнято за табл. 5.1 ДБН В.1.2-2:2006 “Навантаження і впливи” [1], а для змінних навантажень на перекриття – за п. 6.7 Норм [1].

Обчислення навантаження в кН/м² перекриття

№ верстви	Вид навантажень і їх підрахунок	Характе-ристичне навантаження	Коефіцієнтнадійності за навантаженням γfm	Розрахунковеграничне навантаження
	А. Постійненавантаження
6	1)Постійні: Бетона підлога t =0,04м. ρ =2200кг/м3; t *ρ= 0,04 *	0,88	1,1	0,968
2	- Керамзит t =0,008м, ρ =800кг/м3 t *ρ =0,08*800*(0,01)=	0,064	1,3	0,832
3	- Гідроізоляція t =0,006м, ρ =600кг/м3 t *ρ =0,006*600*(0,01)=	0,036	1,3	0,047
4	з/б монолітна плита t =0,06м, ρ =2500кг/м3; t *ρ =0,06*2500*(0,01)=	1,5	1,1	1,65
	Всьогопостійне (g0, g):	g0=2,64кН/м2	-	g =2,916 кН/м2
	Б. Змінне навантаження – згідно із завданням на проект-ня: в т.ч. квазіпостійне (тривале) v0l	v0 =9 v0l=9	1,2 1,2	v=10,8 v0l=10,8
	В .Повне навантаження(q0, q): – в т.ч. тривале:	q0 =g0+v0 = 11,64 q0l =g0+v0l = =11,64	– –	q =g+v = =13,716 ql =g+vl = = 13,716
