3.7 Понятие о резонансе в разветвленных электрических цепях

В общем случае разветвленной цепи, содержащей реактивные элементы, имеет место резонанс для всей цепи, если ток и напряжение на входе цепи совпадает по фазе φ = 0. При этом, если в цепи присутствуют активные сопротивления, то полное сопротивление будет равно эквивалентному активному сопротивлению: Zрез = Rэкв, — в связи с чем для нахождения связи между резонансной частотой и параметрами участков цепи необходимо найти выражение для определения эквивалентного реактивного сопротивления Xэкв или для реактивной проводимости bэкв и приравнять либо Xэкв, либо bэкв к нулю. Рассмотрим отдельные примеры.

Пример 3.1

Конденсатор с емкостью C = 50 мкФ последовательно включен с индуктивной катушкой, индуктивность которой L = 0,5 Гн. Определить частоту источника f, при подключении которого к последовательному контуру возникнет резонанс. При какой емкости конденсатора в цепи возникнет резонанс напряжений, если частота источника f = 50 Гц?

Решение

При заданных значениях C и L частота источника определяется из формулы:

f = = 32 Гц.

Так как условием резонанса напряжений является равенство: ωL =  , — то C =  , где ω = 2πf = 2 × 3,14 × 50 = 314 рад/с.

C = = 20,3 × 10–6 = 20,3 мкФ.

Пример 3.2

Коэффициент мощности приемника энергии повышают с 0,7 до 0,91. Потери мощности в линии передачи равны 8 % от мощности приемника (при cosφ = 0,7). На сколько процентов можно увеличить активную мощность при передаче энергии с той же потерей мощности в линии, но при повышении cosφ до 0,91? Сколько процентов будут составлять потери мощности, если активную мощность приемника не увеличивать при повышении cosφ до 0,91?

Решение

Если сохранить прежними потери мощности в линии:

,

где R — сопротивление провода линии; I — ток в проводах линии, должен остаться неизменным, тогда ток можно выразить из формулы мощности:

(здесь индекс 1 относится к режиму до компенсации, индекс 2 — после увеличения коэффициента мощности).

Отсюда видно, что после повышения cosφ мощность приемника может иметь значение:

,

т.е. активную мощность приемников можно увеличить на 30 % путем присоединения новых приемников энергии.

Если активную мощность приемников оставить прежней:

,

то в результате повышения коэффициента мощности ток в проводах линии уменьшится.

Действительно, из последнего выражения:

.

В формулу потери мощности в линии этот ток входит в квадрате:

;

.

Новая величина потери мощности в линии составляет от прежней

.

Поэтому ΔP2 = 0,59 × 8 = 4,72 %, т.е. потери мощности в линии уменьшатся с 8 % от мощности приемников до 4,72 %.

Контрольные вопросы и задачи для самостоятельной работы

1 Из каких элементов состоит электрический колебательный контур? Какова физическая природа колебаний электрического колебательного контура? Чему равна угловая частота собственных незатухающих колебаний контура?

2 Что понимают под электрическим резонансом? Какого вида резонансы возможны в электрических цепях?

3 Как математически записываются условия, при которых возможен в цепи электрический резонанс?

4 В какой цепи и при каких условиях возникает резонанс напряжений и почему он так называется?

5 В какой цепи и при каких условиях возникает резонанс токов и почему он так называется?

6 Что понимают под добротностью контура и какое влияние она оказывает на форму резонансных кривых?

7 Каким путем достигается выполнение условия резонанса напряжений, резонанса токов?

8 Каково практическое значение резонанса в электрических цепях?

9 Какую опасность могут представлять резонансные контуры в электрических цепях?

10 Почему резонанс токов широко используют для компенсации сдвига фаз промышленных установок?

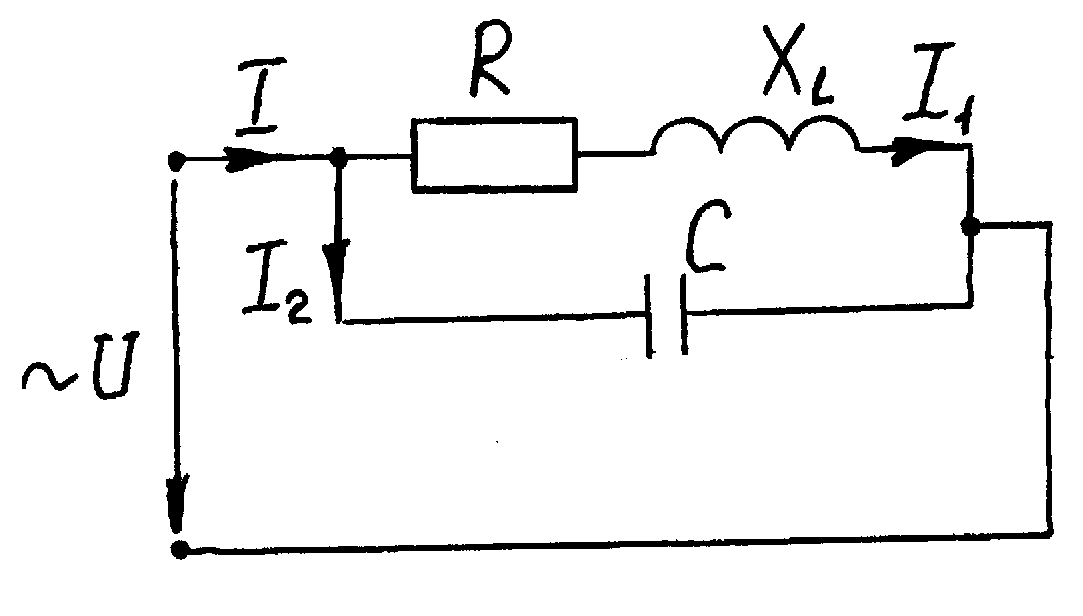

11 Для цепи (рисунок 3.13) подобрать емкость, при которой возникает резонанс токов и определить при этом токи, если R = 6 Ом, XL = 8 Ом, U = 100 В, частота напряжения источника f = 50 Гц. (Ответ: C = 255 мкФ, I = 6 А, I1 = 10 А, I2 = 8 А.)

Рисунок 3.13 — Схема цепи с параллельным соединением катушки и конденсатора
