Последовательное соединение насосов

При последовательной работе насосов напорный патрубок первого насоса соединяется со всасывающим патрубком второго и т.д. То есть жидкость из первого насоса под напором подается во всасывающий патрубок второго насоса. Во втором насосе напор еще увеличивается и жидкость подается в напорный трубопровод.

Последовательное соединение насосов применяют для увеличения напора при постоянной подаче.

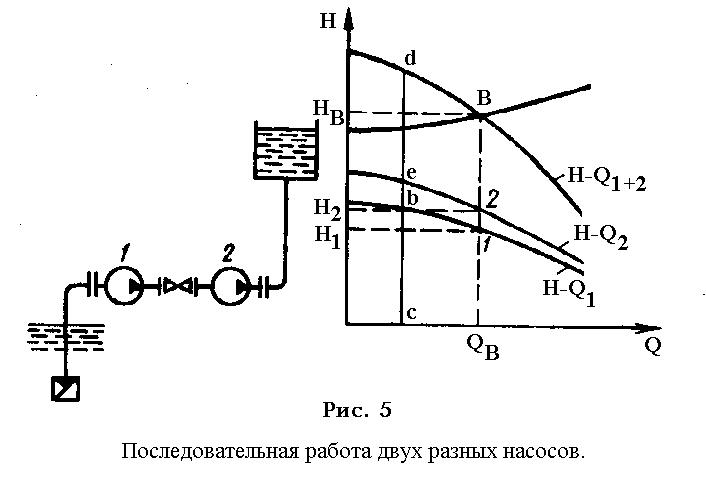

Для построения суммарной характеристики Н₁₊₂=f(Q) складывают напоры работающих последовательно насосов при одинаковых подачах (рисунок 7), т.е. Н_d=H_b+H_e и т.д. При этом лучше брать насосы, имеющие одинаковые производительности.

7

Общий КПД последовательно работающих насосов

Если последовательно соединяют одинаковые насосы, то КПД их сохраняется, а общий напор Н_n= nH_i, где n - число насосов, Н_i - напор каждого насоса.

Увеличивая число последовательно включенных насосов, можно получить достаточно большой напор, но надо иметь в виду, что корпус насоса рассчитан на ограниченное давление. Поэтому, если требуется включить последовательно насосы, нужна специальная проверка их по условиям прочности. Для работы при последовательном соединении, в отличие от параллельного, можно использовать насосы с различными напорами, но, поскольку расход, проходящий через насосы, одинаков, эти насосы должны иметь одинаковую подачу.

Итак, при последовательном соединении насосов

Н₁₊₂=Н₁+Н₂ , при Q₁=Q₂ .
