ЛАБОРАТОРНАЯ РАБОТА №9

по гидравлике

ПАРАЛЛЕЛЬНОЕ И ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ НАСОСОВ

Рассмотрена и утверждена на заседании кафедры ТМППЖ

(протокол № 10 от 24.03.2011 года)

Ижевск 2011

Лабораторная работа № 9

«Параллельное и последовательное соединение насосов»

1. Цель работы:

1. Изучить способы соединения насосных агрегатов, ознакомиться с устройством насоса, измерительной аппаратурой, методикой проведения испытаний и обработкой опытных данных.

2. Произвести испытания насосов при различных способах соединения. Построить рабочую характеристику насоса, параллельно и последовательно включенных насосов.

2. Приборы и лабораторное оборудование:

1. Центробежные насосы «Кама -10»

2. Манометры

3. Вакуумметры

4. Водомерный счетчик

5. Секундомер

6. Пускозащитная аппаратура

3. Описание опытной установки:

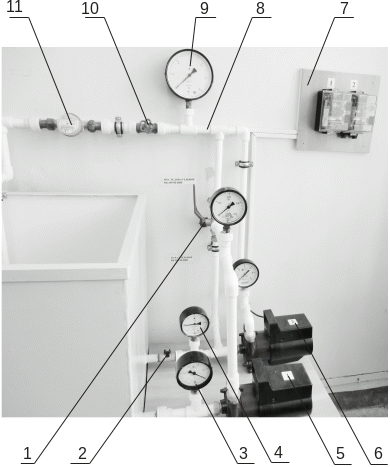

Опытная установка состоит из 2-х насосов № 1 и № 2 с электрическими двигателями (на рисунке 1 позиция 5 и 6) и всасывающих трубопроводов с установленными на них обратными клапанами с сеткой. На всасывающей линии насоса № 1 установлен вакуумметр 3, на всасывающей линии насоса № 2 установлен шаровой кран 2 и мановакуумметр 4. Насосы оборудованы системой трубопроводов с трехходовым краном 1, позволяющим обеспечить параллельное и последовательное соединение насосов; на основном нагнетательном трубопровода 8 установлен вентиль 10 для регулирования подачи, водомерный счетчик 11 и манометр 9. Пульт управления 7 оборудован пускателями для каждого из насосов.

Рисунок 1 – Схема лабораторной установки

3. Порядок проведения работы:

Внимание: Для выполнения лабораторной работы необходимо заготовить три одинаковые таблицы по форме таблицы 1.

1. Перед проведением опытов проверить положение регулирующих кранов на трубопроводах. На первом этапе снимаем рабочую характеристику одного насоса (насос № 1), для этого, кран 2 на всасывающей линии второго насоса должен быть закрыт, рукоятка трехходового крана 1 должна находится в положении «параллельное соединение». Кран 10 на основной магистрали частично открыт.

С помощью пускателя 7 включить насос № 1 (нажать на кнопку «Пуск»). Убедится в правильности работы насоса.

2. Первый опыт проводим в режиме холостого хода, для чего полностью закрываем вентиль 10 (Q = 0), снимаем показания с вакуумметра 3, манометра 9 (данные вносим в таблицу 1).

3. Путем частичного открытия регулирующего вентиля 10 последовательно установить 4-5 новых режимов работы насоса так, чтобы более или менее равномерно охватить весь диапазон возможного изменения подачи (от Q = 0 до Q_max). При каждом режиме работы насоса снять показания вакуумметра 3 и манометра 9, а также измерить расход воды с помощью водомерного счетчика 11 (объем воды за опыт W = 5…10 л) и секундомера. Все данные измерений внести в таблицу 1. После снятия данных отключить насос.

4. Параллельная работа насосов. Для испытания насосов в режиме параллельного включения, кран 2 на всасывающей линии второго насоса открыть. Трехходовой кран остается в положении «параллельное включение». Вентиль 10 на основной магистрали 8 частично открыт.

5. С помощью пускателей 7 включаем в работу оба насоса (№1и №2). Закрыв вентиль 10 на основной магистрали, переводим насосы в режим холостого хода (Q = 0). Снимаем показания с вакуумметра 3 и манометра 9.

6. Далее повторяем все операции, описанные в пункте 3. Данные вносим в таблицу 2.

7. Последовательная работа насосов. Для обеспечения последовательного включения насосов необходимо нагнетательный трубопровод первого насоса соединить с всасывающей линией второго насоса. Для этого кран 2 на всасывающей линии второго насоса закрыть, трехходовой кран 1 перевести в положение «последовательное включение». Вентиль 10 на основном трубопроводе частично открыт. С помощью пускателей включить работу сначала первый, затем второй насос.

8. Первый опыт проводим в режиме холостого хода, для чего полностью закрываем вентиль 10 (Q = 0), снимаем показания с вакуумметра 3, манометра 9 (данные вносим в таблицу 3).

9. Далее повторяем все операции, описанные в пункте 3. Данные вносим в таблицу 3.

Таблица 1 – Индивидуальная работа насоса. Результаты измерений и вычислений.

Таблица 2 – Параллельная работа насосов. Результаты измерений и вычислений.

Таблица 3 – Последовательная работа насосов. Результаты измерений и вычислений.

Таблица 1 – Индивидуальная работа насоса. Результаты измерений и вычислений.

Наименование измерений и расчетов	Опыты
	1	2	3	4	5
Опытные данные
1. Показания вакуумметра, Рвак, кг/см2
2. Показания манометра, Рман, кг/см2
3. Вертикальное расстояние от центра манометра до точки прикрепления к трубопроводу вакуумметра z, м	0,85
4. Продолжительность опыта t, с
Объем воды за опыт W, л	0
Расчетные данные
Производительность насоса Q, л/с	0
Показания вакуумметра, переведенные в метры столба перекачиваемой жидкости, hвак, м. в. ст.
Показания манометра, переведенные в метры столба перекачиваемой жидкости, hман, м. в. ст.
9. Напор насоса Н, м. в. ст.
