Лабораторная работа № 7

по гидравлике

Определение расхода жидкости различными

способами

Рассмотрена и утверждена на заседании кафедры ТМППЖ

(протокол № 5 от 07.12.2007 года)

Ижевск 2007 Лабораторная работа № 7

«Определение расхода жидкости различными способами»

I. Цель работы: Изучение способов определения расхода жидкости, приборов

II. Приборы и лабораторное оборудование:

Цель работы:

Научиться определять расход Q с помощью дроссельных приборов и водомеров (крыльчатого водомера). Сопоставить найденный расход с расходом, полученным объемными способом.

Определить теоретические и действительные значения коэффициентов  и С расходомерной диафрагмы.

В работе используется дроссельный прибор - расходомерная диафрагма и крыльчатый водомер типа ВК-20.

Ход работы

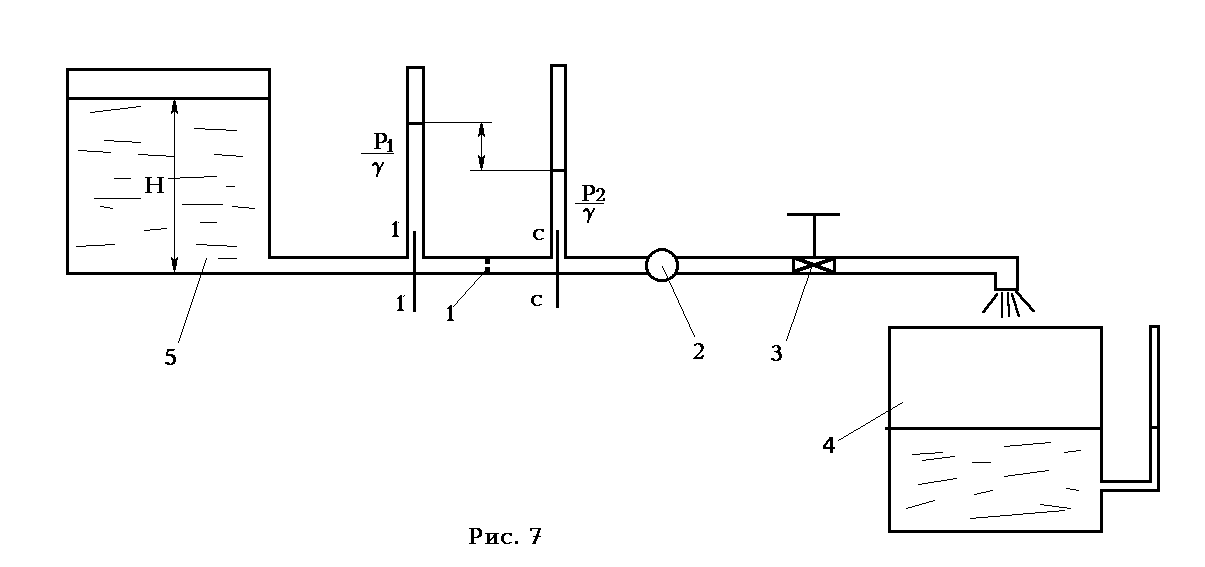

На трубе установлена расходомерная диафрагма (1) между двумя пьезометрами и крыльчатый водомер (2). Открывая кран (3), замечают начальное и конечное положение стрелки расходомера за время опыта t. ( Полный оборот стрелки-100 литров, цена одного деления-1 литр.) За это же время измеряют объем воды в мерном баке (4) и разницу в показаниях пьезометров , расположенных в расчетных сечениях расходомерной диафрагмы 1-1 и с-с. Опыт повторяют три раза при различных открытиях крана.

Необходимо следить за тем, чтобы во время опыта в напорном баке (5) поддерживался постоянный напор H=const.

По окончании опытов необходимо провести обработку данных.

Нам необходимо определить расход тремя способами:

1. С помощью мерного бака Q_об= W/t

где W-объем воды в мерном баке за время t.

2) С помощью водомера Q_вод= W/t, л/с ,

где W-объем воды, прошедший через водомер за время опыта t.

3) С помощью дроссельного прибора (расходомерной диафрагмы)

Q_диаф=с_теор ,

где h= - перепад давления на дроссельном приборе, измеренный в дециметрах.

с_теор зависит от коэффициента _теор и рассчитывается по формуле

с_теор=_теор_отв

Для турбулентного режима движения жидкости ( квадратичной зоны сопротивления) с_теор- постоянная расходомера.

В свою очередь _т-теоретический коэффициент расхода

_т =

-коэффициент сжатия струи; =0,64

4) Затем ищут действительное значение с и  по формулам

C_действ = Q_об /

_действ = C_действ/(_отв ),

где _отв - площадь отверстия диафрагмы диаметром d=12мм.

Q_об-действительный расход в трубопроводе, определенный объемным способом.

5) Далее находят относительную ошибку в %, сопоставляя действительное и теоретическое значения постоянной дроссельного прибора.

С%=( С_действ-С_теор )100%/ С_действ

По относительной ошибке С можно судить о неточности измерений расхода жидкости в трубопроводе дроссельными приборами без предварительной их тарировки, т.е опытного определения постоянной расходомера С.

Заполняют таблицу:

№	Показания приборов и наименования	единицы	опыты
			1	2	3
1	Перепад давления на диафрагме h	дм
2	Время проведения опыта t	сек
3	Показание водомера W	л
4	Показание пьезометра мерного бака h	см
5	Объем воды в мерном баке W	л
6	Расход воды в трубопроводе, измеренный: а) объемным способом	л/с
	б) водомером
	в) диафрагмой
7	Теоретическое значение т для диафрагмы
8	Теоретическое значение Ст для диафрагмы	дм2,5/с
9	Действительное значение действ для диафрагмы
10	Действительное значение Сдейств для диафрагмы	дм2,5/с
11	Относительная ошибка С% для диафрагмы
