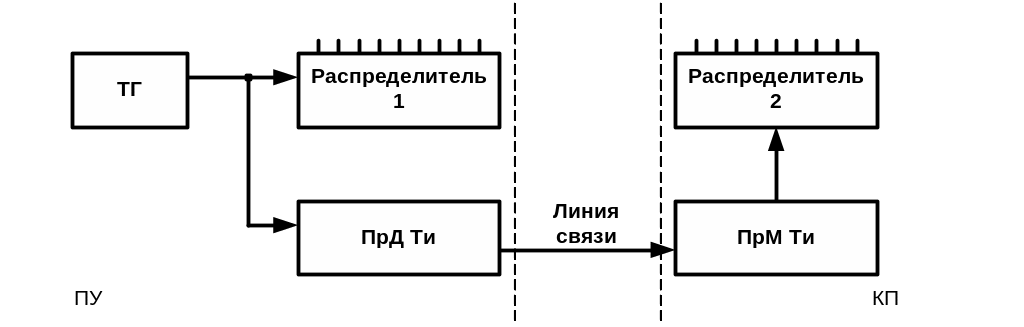

Пошаговая синхронизация

Распределители переключаются от одного тактового генератора (ТГ) непосредственно или через делитель частоты, на контролируемый пункт ТИ передаются по выделенной Л.С.

Часто совмещают функции информации и ТИ.

Установки исходной фазы распределителей производится специальными сигналами или служебным импульсом в начале или в конце сигнала.

Синхронизация от опорной сети

Роль тактового генератора выполняет сеть переменного тока 50Гц, при этом требуются специальные формирователи импульсов, вырабатывающие импульсы переключения распределителей при переходе фазового напряжения через ноль.

Недостаток: Низкая частота переключения распределителей, для повышения этой частоты необходимо установить умножитель частоты.

Для синфазирования используются периоды, посылаемый специальный сигнал.

Автономная синхронизация

Синхронизация распределителей осуществляется независимым генератором установленный, на каждом пункте.

Реально существует некоторое отличие частот генераторов с течением времени это приводит к нарушению синфазности работы распределителей.

Поэтому в начале или в конце каждого цикла работы распределителей в линию подается специальный сигнал синхронизации который устанавливает оба распределителя в одинаковое состояние.

4.3 Шифраторы

По способу преобразования исходных данных различают два вида шифраторов.

ШФИП – шифратор импульсных признаков

ШФК – шифратор комбинаций.

4.3.1 Шифратры импульсных признаков

Они обеспечивают преобразование параллельного кода, сообщения записанного в регистр кода, в последовательность сигнальных импульсов, отражающих это сообщение.

Совокупность цепей управления в комбинационных схемах называют шифраторами.

4.3.2 Шифраторы комбинаций

Представляет собой набор схем, количество которых равно числу элементов кода n,

Число входов шифраторов комбинаций равно числу двоичных сообщений N, каждый вход имеет ( i ) разветвлений, которая является весом комбинации.

С выходов шифратора снимается кодовая комбинация, количество которых равно: C_nⁱ;

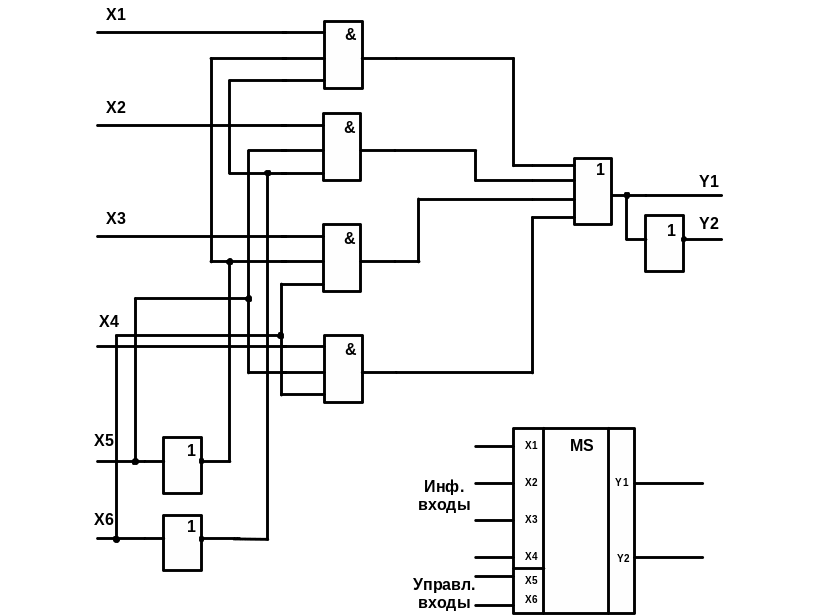

Мультиплексор

MS обеспечивает подключение любой входной шины к одной выходной, управление процессом подкл. Сигнал на входах Х5, Х6.

MS – может выполнять функции шифратора импульсных признаков.

4.4 ДЕШИФРАТОРЫ

По способу преобразования исходных данных различают дешифратор импульсных признаков (ДШФИП) и дешифратор комбинации (ДШФК).

4.4.1 ДЕШИФРАТОР ИМПУЛЬСНЫХ ПРИЗНАКОВ

Дешифратор импульсных признаков обеспечивает преобразование линейных сигналов на входе демодулятора в параллельный код сообщения, записанный в регистр кода.

4.4.1 ДЕШИФРАТОР КОМБИНАЦИЙ

Дешифратор комбинации осуществляет преобразование двоичного кода в распределенный код C_n^m → C_n¹

4. Системы телемеханики с временным разделением сигналов

1. Система с распределительной селекцией

2. Система с кодовой селекцией

3. Система с кодово-распределительной селекцией
