Регистры
Регистры- элементы памяти, предназначенные для приема и хранения полученной информации и выдачи ее для последующих преобразований.
По назначению регистры распределяются на накопительные и сдвигающие.
Накопительные служат для параллельного приема информации по многим разрядам и для ее сохранения.
Регистры сдвига позволяют синхронно с тактовой частотой производить последовательно-параллельные записи и считывание информации. Образуются путем последовательного соединения D или LK триггеров.
При каждом тактовом импульсе происходит перенос комбинации состояний триггеров на один разряд вправо. Первый триггер принимает состояние в зависимости от сигнала на входе. Второй в зависимости от состояния первого. Регистры сдвига применяются для преобразования из последовательной формы сигнала в параллельную и наоборот.
4.2 Распределители
Распределители вырабатывают на n выходах последовательные во времени сигналы, которые служат для последовательного переключения n-внешних цепей шифратора и дешифратора.

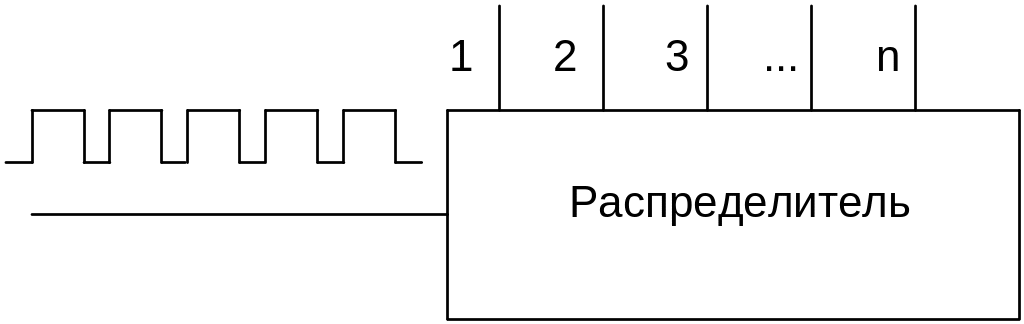

Устройство, имеющее вход для ТИ и n выходов.
4.2.1 Распределители на основе регистра сдвига
а) распределитель последовательного действия.
Первая логическая единица записывается в первую ячейку при подаче сигнала. При подаче ТИ эта единица переносится из разряда в разряд. Состояние распределителя определяется положением единицы на первом из выходов. Количество выходов таких распределителей равно количеству разрядов.
N=n
б) двухступенчатые распределители
При большом числе сообщений стремятся уменьшить число разрядов сдвигового регистра, при этом переходят к составным структурам, состоящим из двух и более регистров сдвига. Первый замкнут в кольцо. Второй считает число работы первого регистра. Число выходов таких распределителей равно произведению
N=m*n
4.2.2 Распределители на основе счетчиков
Такие распределители состоят из второго счетчика и дешифратора комбинирующего состояние счетчика. Каждый разряд счетчика представляет собой JK-триггер. Взаимосвязь разрядов может быть по принципу последовательного переноса информации.
Количество выходов таких 2n, такие распределители получили в системах ДЦ наиболее широкое применение, чем распределители последовательного, так как считалось более рациональной схема с меньшим числом элементов памяти.
4.2.3 Делители тактовой частоты
Двоичные счетчики используются не только как распределители, но и как делители тактовой частоты для переключения распределителей с необходимой периодичностью.
Делитель на 1 : 8
Номер такта |
Тг3 |
Тг2 |
Тг1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
2 |
0 |
1 |
0 |
3 |
0 |
1 |
1 |
4 |
1 |
0 |
0 |
5 |
1 |
0 |
1 |
6 |
1 |
1 |
0 |
7 |
1 |
1 |
1 |
8 |
0 |
0 |
0 |
Делитель 1:6
Номер такта |
Тг1 |
Тг2 |
Тг3 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
2 |
0 |
1 |
0 |
3 |
1 |
1 |
0 |
4 |
0 |
0 |
1 |
5 |
1 |
1 |
1 |
6 |
0 |
0 |
0 |
|
|
|
|
|
|
|
|
В системах телемеханики с временным разделением сигналов обязательным условием является их синхронизация и синфазирование.
Нарушение одновременности (синхронности) переключения распределителей передающего и приемного пунктов или переключение с разных позиций (разной фазы) приводят к ошибкам в приеме информации.
Различают следующие способы синхронизации распределителей.
Пошаговый
Синхронизация опрорной сети
Автономная синхронизация
