2. Использование логических схем в качестве ключей

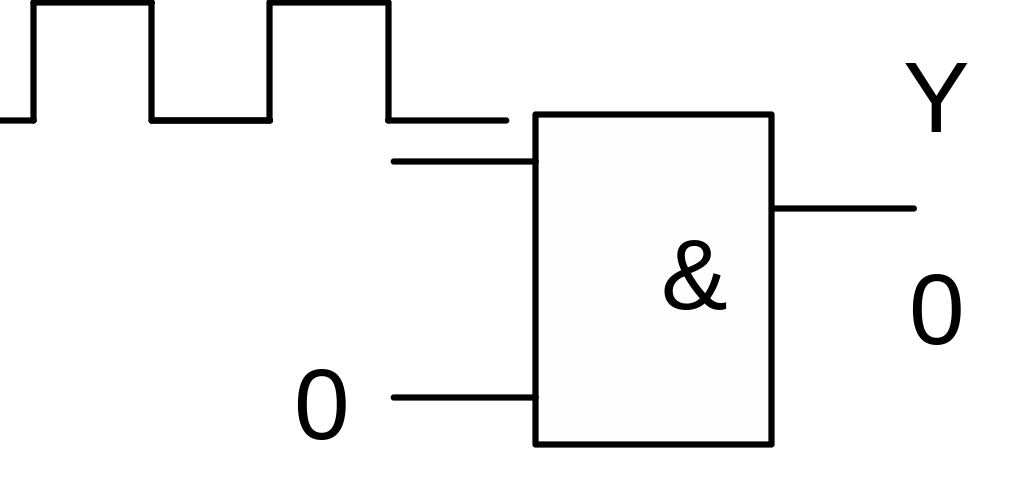

Для открытия ключа на элементе “И ” на второй вход необходимо подать логическую единицу «1».

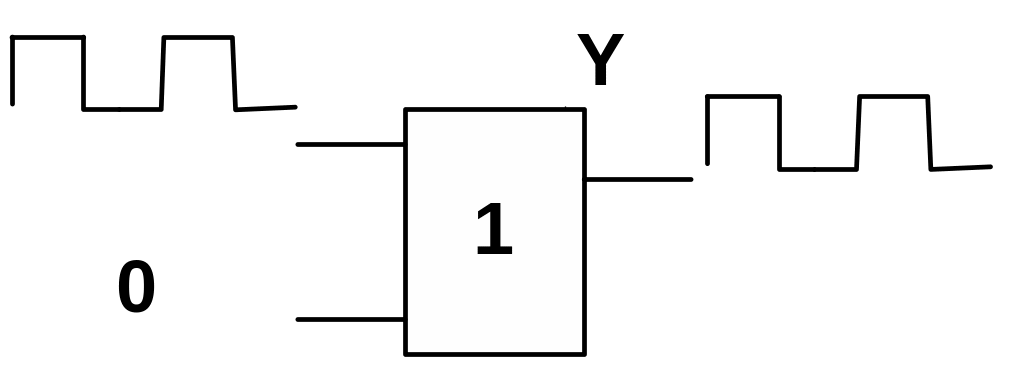

Для открытия ключа на элементе “ИЛИ” на второй вход необходимо подать потенциал логического нуля «0».

3. Применение диодов в устройствах телемеханики

3.1 Для разделения элементарных цепей постоянного тока на входе модулятора.

0. Для коммутирования цепей переменного тока.

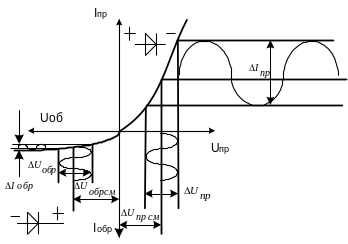

ВАХ диода

При U >

При различных напряжениях смещения на диоде получаются различные режимы его работы.

Рабочую точку можно выбирать в положительной и отрицательной областях. Если смещающее напряжение прямое, то независимо от полярности управляющего сигнала ( ) диод оказывает малое сопротивление переменному току. При отрицательном смещении диод оказывает большое сопротивление.

Варианты применения диодов в качестве ключей в цепях

переменного тока:

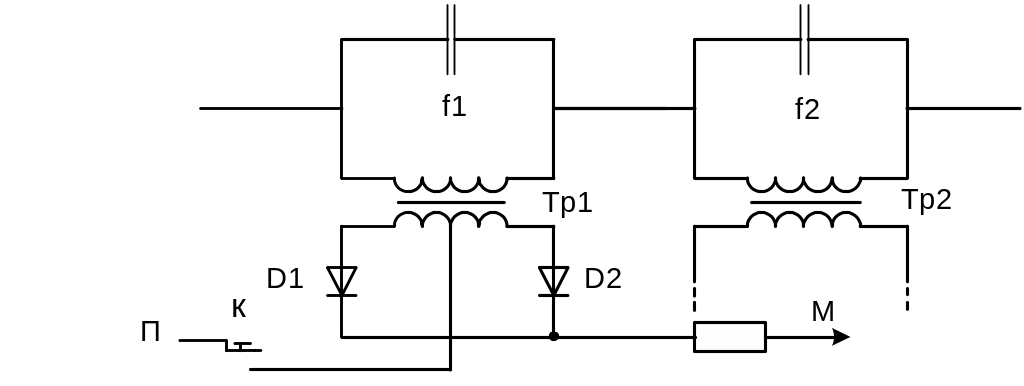

1. Использование диодов для бесконтактного регулирования частоты переменного тока (частотный генератор).

а) Контакт кнопки разомкнут. Отсутствует ток смещения, диоды препятствуют прохождению переменному току. Вторичная цепь как бы разомкнута и не воздействует на первичную обмотку.

б) Контакт кнопки замкнут при этом диоды имеют малое сопротивление для переменного тока это равносильно шунтированию первичной обмотки трансформатора. При этом колебательный контур прекращает действие.

2. Использование диодов для изменения частоты колебательного контура.

Ток через вторую обмотку трансформатора не проходит, одной полуволне препятствует обратное сопротивление диода, а другой напряжение на конденсаторе, которое равно амплитудному значению напряжения переменного тока. Это значит, что конденсатор С₂ не подключен к колебательному контуру и частота колебаний определяется параметрами элементов колебательного контура.

L₁ - индуктивность первичной обмотки.

Контактами кнопки замыкания подается положительное смещение на диод Д, при этом по вторичной цепи трансформатора протекает переменный ток, а это значит, что ко вторичной обмотке непосредственно подключена емкость С₂, которая через трансформаторную связь вносится в первичный контур и изменяет частоту колебательного контура.

4. Функциональные узлы телемеханических систем

ПНУ- пуско-начинающий узел. Устройство, обнаруживает сообщение и сохраняет его на все время передачи.

ГТИ - генератор тактовых импульсов. Вырабатывает стабильную последовательность прямоугольных импульсов, необходимых для переключения распределителя.

Р-распределительные узлы. Считают и распределяют посылаемые (принимаемые) последовательные во времени импульсы сигналов.

ШУ-шифраторный узел. Обеспечивает преобразование параллельного кода сообщения, записанного в регистр в последовательности сигнальных импульсов, отражающих это сообщение.

КУ-кодирующее устройство;

РС – регистр сообщения;

РК - регистр кода;

ШЦ -шифраторные цепи.

ЛпрдУ - линейный передающий узел. Включает генератор сигнальных импульсов, устройство изменения импульсных признаков (модулятор) и устройство согласования генератора с каналом связи.

ЛпрмУ-включает устройство согласования канала связи с демодулятором.

ДМ - демодулятор-устройство, которое преобразует импульсные признаки сигнала в форму, удобную для последующего анализа и сравнения.

ДШЦ-дешифратор цепей.

ДШУ-дешифраторный узел. Преобразует принятый сигнал сообщения.

ДКУ - декодирующее устройство.

ИУ-исполнительный узел. Исполняет заданные операции в пункте приема сигналов.
