Тема № 4 Логические схемы и функциональные узлы телемеханических систем

План:

1. Логические схемы. Триггеры.

2. Использование логических схем в качестве ключей.

3. Применение диодов в устройствах телемеханики.

4. Функциональные узлы телемеханических систем.

   0. Регистры.

   1. Распределители.

      0. Распределители на основе регистра сдвига.

      1. Распределители на основе счетчика.

      2. Делители тактовой частоты.

      3. Синхронизация распределителей.

   2. Шифраторы.

   3. Дешифраторы.

5. Системы телемеханики с временным разделением сигналов.

   0. Система с распределительной селекцией.

   1. Система с кодовой селекцией.

   2. Система с кодово-распределительной селекцией.

1. Логические схемы

Для построения схем автоматики и телемеханики (АТ) используют элементы, которые могут находиться в двух различных состояниях. В релейно-контрольных схемах реле может быть возбуждено или обесточено.

В транзисторных схемах транзистор может находиться в открытом и закрытом состоянии. Для перевода транзистора в то или иное состояние на их входы подаются потенциалы.

Полностью открытое состояние транзистора определяется уровнем входного сигнала, который принимается за единицу «1». Полностью закрытое состояние транзистора соответствует входному уровню, принятому за логический ноль «0».

Схемы, составленные из элементов с двумя состояниями, называются ключевыми схемами. Ключевые схемы непосредственного включения и выключения цепей не производят, а выдают потенциалы, уровень которых имеет 2 значения.

Зависимости в схемах между входными и выходными потенциалами называются логическими зависимостями, а схемы осуществляющие логические зависимости называют логическими схемами.

Потенциальные диаграммы

p-n-p транзистор n-p-n транзистор

Элементарные логические схемы

И, ИЛИ, НЕ-элементарные логические операции.

Операция “И”

Таблица истинности операции “И”

Входы		Выход
Х1	Х2	Y
0	0	0
0	1	0
1	0	0
1	1	1

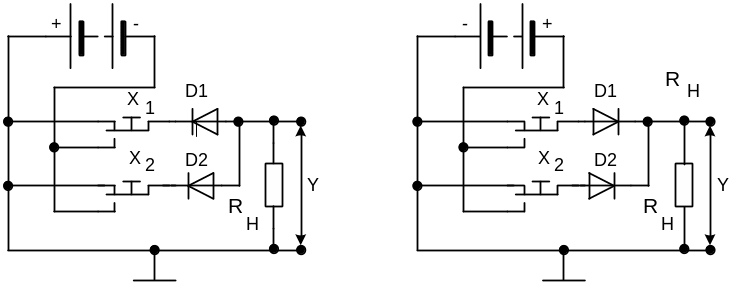

Предположим, что нормальное положение кнопки верхнее. Значит, будет протекать ток по контурам и на Y будет логический «0».

Операция “ИЛИ”

Таблица истинности операции “ИЛИ”

Входы		Выход
Х1	Х2	Y
0	0	0
0	1	1
1	0	1
1	1	1

Элемент “НЕ”- это транзистор с общим эмиттером.

Триггеры в схемах телемеханики

Потенциальные триггеры

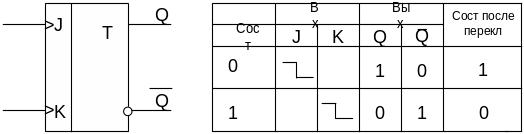

Динамические триггеры

Переключение триггеров в состояние «1» осуществляется по заднему фронту по входу J, в состояние «0» по входу К.

При использовании триггеров в счетных схемах динамические входы объединяются, образуя общий счетный вход С. Скачек из единицы в ноль по счетному входу переводит триггер из любого состояния в противоположное.

D-триггер: при подаче синхросигнала по С входу сигнал на входе D отражается на прямом выходе триггера Q.
