3. Синхронизация и фазирование
Синхронизация – процесс принудительного установления соответствия между периодами входящих импульсов и мгновениями их регистрации.
Фазирование – процесс принудительного установления соответствия между номерами регистрирующего и регистрируемого импульсов в кодовой комбинации.
Устройство синхронизации (УС) следит за частотой тактовых импульсов приемного распределителя на его входе.
Устройство фазирования (УФ) на выходе приемного распределителя контролирует порядок поступления импульсов кодовой комбинации в соответствующие элементы накопителя.
Требования к УС:
1) при включении незначительное время вхождения в синхронизм;
2) малая погрешность в работе на каналах с высоким уровнем помех;
устойчивая работа при перерывах связи;
простота построения;
малая стоимость устройства.

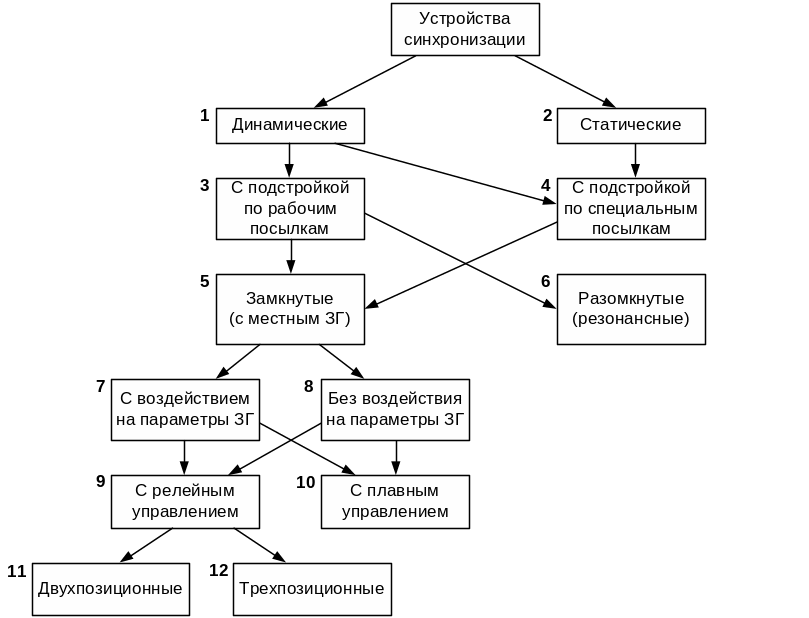

Рис. 43 Классификация УС
По методу коррекции рассогласования частот УС бывают:
статические (стартстопные);
динамические (синхронные).
В статических УС (2) регистрирующие импульсы выдаются «порциями» по специальным сигналам начала (старт) и конца (стоп). Рассогласование фаз устраняется изменением времени остановки приемного распределителя при неизменном периоде работы передающего распределителя.
В динамических УС (1) приемный распределитель работает непрерывно. Асинхронность устраняется изменением частоты генератора тактовых импульсов.
По частоте измерения рассогласования УС делятся на системы с подстройкой по специальным (коррекционным) импульсам (4) и на системы с подстройкой по рабочим (кодовым) импульсам (3).
По способу формирования регистрирующих импульсов УС делятся на системы с местным генератором (5) (замкнутые, системы автоматического управления) и системы резонансные (6) (разомкнутые, с фильтром).
Системы с местным генератором (5) (замкнутые) включают: генератор синусоидальных колебаний, формирователь прямоугольных импульсов из синусоидальных и делитель частоты.
В резонансных системах (6) (разомкнутых) последовательность регистрирующих импульсов вырабатывается непосредственно из входящих посылок, выделяя из них основную частоту резонатором (фильтром).
Резонансные УС проще замкнутых, но из-за низкой помехоустойчивости применяются редко.
Замкнутые системы по способу регулирования частоты генератора тактовых импульсов (ГТИ) делится на:
- системы с непосредственным воздействием на параметры генератора (7);
- системы с косвенным воздействием на параметры генератора (8).
Рис. 44 Структурная схема системы с непосредственным воздействием на параметры генератора тактовых импульсов (ГТИ)
На рис. 44:
ВхУ – входное устройство;
ФД - фазовый дискриминатор;
ИЭ - инерционный элемент;
УУ - управляющее устройство;
ЗГ - задающий генератор;
ПП - промежуточный преобразователь;
ФУ - формирующее устройство (формирователь прямоугольных импульсов).
Расхождение периодов поступающих тактов сигнала и ГТИ обнаруживает фазовый дискриминатор (ФД), который через инерционный элемент (ИЭ) и управляющее устройство (УУ) воздействует на задающий генератор (ЗГ), изменяя его частоту в ту или иную сторону. Инерционный элемент усредняет сигнал на выходе фазового дискриминатора за относительно продолжительное время для исключения регулирования частоты генератора от случайного отклонения периодов сигнала.
Рис. 45 Структурная схема системы с косвенным воздействием на параметры генератора (ГТИ)
Управляющее устройство (УУ) действует на промежуточный преобразователь (ПП), в качестве которого применяют делитель частоты.
По степени воздействия на положение (фазу) регистрирующих импульсов УС делят на:
- устройства с релейным управлением;
- устройства с плавным управлением.
Управляющее устройство систем с релейным управлением может работать в двух- и трехпозиционных режимах.
