4.7. Рекомендації по розшифруванню осцилограм

Копання грунту відвалом бульдозера являє собою нестаціонарний процес, що характеризується безперервною зміною досліджуваного параметра в часі. Схема фрагменту осцилограми показана на рис. 4.5. Для того, щоб отримати фактичні дані по досліджуваному параметру W_к осцилограму попередньо потрібно обробити та розшифрувати.

Обробка кожної осцилограми виконується в послідовності, яка наведена в лабораторній роботі №3. Тобто, на осцилограмі виділяється початок процесу (точка 0) і його кінець (точка 5). Потім гостро заточеним олівцем проводимо верхню і нижню огинаючи криві. Відрізок 0-5 ділимо на 5 рівних інтервалів і з кінця кожного інтервалу проводимо перпендикулярно нульовій лінії ординати y₁, y₂, y₃, y₄ і y₅.

Таблиця 4.2.

Результати експериментальних даних

№№ п/п	 г/см3	С уд	 %	h cм	lк см	Wкі, Н					кк
						ділянки
						1	2	3	4	5
1	2	3	4	5	6	7	8	9	10	11	13
1				1,0
2				1,0
3				1,0
Середні значення
4				1,5
5				1,5
6				1,5
Середні значення
7				2,0
8				2,0
9				2,0
Середні значення

Р ис. 4.4. Форми для побудови графіків ; ; .

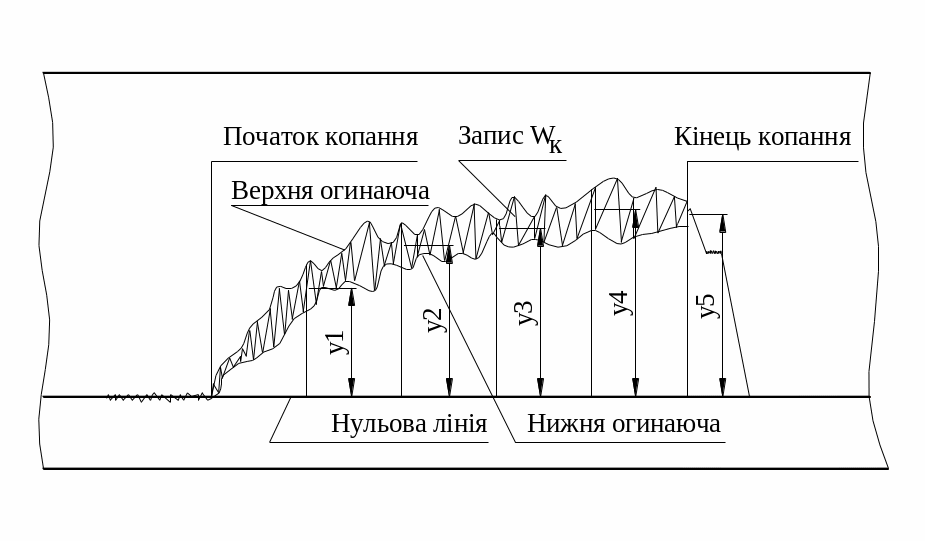

Рис. 4.5. Схема фрагмента осцилограми

Відрізки, що утворились від перетину кожною ординатою нижньої та верхньої огинаючих кривих, ділимо пополам і від отриманої середини вимірювачем заміряємо значення кожної ординати до нульової лінії в мм, після чого за допомогою тарировочного графіка, або коефіцієнту тарировки, визначаємо миттєві значення діючих зусиль W_к1, W_к2, W_к3, W_к4 і W_к5. Отримані значення W_кі заносимо в відповідні стрічки таблиці. Після заповнення таблиці обчислюємо середні значенняW_кі, для ідентичних інтервалів (ділянок) осцилограм однакових (повторних) дослідів і визначаємо інтервал варіювання по методиці, що викладена в лабораторній роботі №3. Інтегральні значення розглядаємо, як окремі спостереження. Аналогічні дії виконуємо для інших рівнів варіації фактору h. Довірчі інтервали нанести на відповідні точки побудованих графіків.
