1 .2 Теплотехнический расчет чердачного перекрытия

1 - железобетонная панель ρ = 2500кг/м³ , δ₁ = 0,22 м;

2 - один слой рубероида ρ = 600 кг/м³ , δ₂ = 0,003 м;

4 - цементно-песчаная стяжка ρ = 1800кг/м³, δ₄ = 0,03 м;

3 - слой утеплителя из: газобетона ρ = 400кг/м³

1) Рассчитывают градусо-сутки отопительного периода (ГСОП) по формуле:

где

toт.пер. - средняя температура периода со средней суточной температурой наружного воздуха < 8 °С, равна -7,8

Zот. пер. - продолжительность отопительного периода, равна 203сут./год

t_в - расчетная температура воздуха внутри помещения, равна +18.

ГСОП= (18+ 7.8)203=5237 сут·°С

2) Определяют минимальное приведенное сопротивление теплопередаче, R₀₂^тр, м²°∙С/Вт, ограждающих конструкций здания, исходя из условий энергосбережения [табл. 1* , 1].

Формула интерполяции,

Где у=5237 сут, =4000, = 6000, = 3,7, = 4,6.

Х= 3,7+ (4,6 – 3,7)(1237/2000)=4,26

3) Определяют требуемое сопротивление теплопередаче R₀₁^тр, м²°∙С/Вт,

наружного ограждения по формуле:

где t _н - расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с коэффициентом обеспеченности 0,92 , °С [табл. 1, 2], равна -36;

n - коэффициент, принимаемый в зависимости от положения поверхности ограждающей конструкции по отношению к наружному воздуху [табл. 3*, 1], равен 1;

∆tн - нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, °С [табл. 2*, 1], равен 4;

α_в - коэффициент теплоотдачи на внутренней поверхности ограждения, Вт/ (м²∙°С) [табл. 4*, 1], равен 8,7.

4) Производят сравнение сопротивлений теплопередаче: рассчитанного из условий выполнения санитарно-технических и комфортных условий R₀₁^тр, и, принятого по условиям энергосбережения R₀₂^тр. Большее значение сопротивления теплопередаче принимают для выполнения последующих расчетов. Принимаем

5) Термическое сопротивление R, м²×°С/Вт, слоя многослойной ограждающей конструкции, а также однородной (однослойной) ограждающей конструкции определяют по формуле:

где d - толщина слоя, м;

l - расчетный коэффициент теплопроводности материала слоя, Вт/(м ∙°С),

6) Сопротивление теплопередаче R_o, м²×°С/Вт, ограждающей конструкции определяют по формуле:

7) Определяют общую толщину конструкции δ_общ, м, по формуле:

8)Определяют величину тепловой инерции D ограждающей конструкции по формуле:

,

где n- количество слоев в ограждении, равно 4.

14) Определяют коэффициент теплопередачи К, Вт/(м² ∙°С), ограждения по формуле:

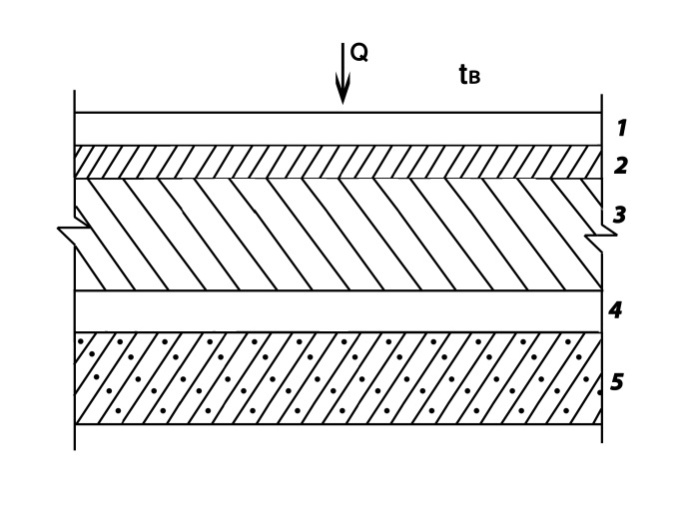

1.3 Теплотехнический расчет перекрытий над неотапливаемым подвалом

1 - линолеум ПВХ на тканевой подоснове ρ = 1800кг/м³ , δ₁ = 0,007 м;

2 - цементно-песчаная стяжка ρ = 1800кг/м³, δ₂ = 0,02 м;

4 - один слой рубероида ρ = 600 кг/м³ , δ₄ = 0,003 м;

5 - железобетонная плита ρ = 2500кг/м³ , δ₅ = 0,22 м;

3 - слой утеплителя из: вермикулита вспученного ρ = 200 кг/м³

1) Рассчитывают градусо-сутки отопительного периода (ГСОП) по формуле:

где

toт.пер. - средняя температура периода со средней суточной температурой наружного воздуха < 8 °С, равна -8,01’C

Zот. пер. - продолжительность отопительного периода, равна 215сут./год

t_в - расчетная температура воздуха внутри помещения, равна +18’C.

ГСОП= (18+ 7.8)203=5237 сут·°С

2) Определяют минимальное приведенное сопротивление теплопередаче, R₀₂^тр, м²°∙С/Вт, ограждающих конструкций здания, исходя из условий энергосбережения [табл. 1* , 1].

Формула интерполяции,

Где у=5237 сут, =4000, = 6000, = 3,7, = 4,6.

Х= 3,7+ (4,6 – 3,7)(1237/2000)=4,26

3) Определяют требуемое сопротивление теплопередаче R₀₁^тр, м²°∙С/Вт,

наружного ограждения по формуле:

где t _н - расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с коэффициентом обеспеченности 0,92 , °С [табл. 1, 2], равна -36;

n - коэффициент, принимаемый в зависимости от положения поверхности ограждающей конструкции по отношению к наружному воздуху [табл. 3*, 1], равен 0,9;

∆tн - нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, °С [табл. 2*, 1], равен 2;

α_в - коэффициент теплоотдачи на внутренней поверхности ограждения, Вт/ (м²∙°С) [табл. 4*, 1], равен 8,7.

4) Производят сравнение сопротивлений теплопередаче: рассчитанного из условий выполнения санитарно-технических и комфортных условий R₀₁^тр, и, принятого по условиям энергосбережения R₀₂^тр. Большее значение сопротивления теплопередаче принимают для выполнения последующих расчетов. Принимаем

5) Термическое сопротивление R, м²×°С/Вт, слоя многослойной ограждающей конструкции, а также однородной (однослойной) ограждающей конструкции определяется по формуле, из которой находим толщину утепляющего слоя:

где d - толщина слоя, м, равны

l - расчетный коэффициент теплопроводности материала слоя, Вт/(м ∙°С), равны

6) Сопротивление теплопередаче R_o, м²×°С/Вт, ограждающей конструкции определяют по формуле:

7) Определяют общую толщину конструкции δ_общ, м, по формуле:

8)Определяют величину тепловой инерции D ограждающей конструкции по формуле:

,

где n- количество слоев в ограждении, равно 5.

14) Определяют коэффициент теплопередачи К, Вт/(м² ∙°С), ограждения по формуле:
