ВСТУП

В теперішній час основним джерелом енергії та вуглеводневої сировини для хімічної промисловості будуть копалини палива, нафта, газ, вугілля, сланці. Україна має досить потужні паливно-енергетичні комплекси.

Економічна криза торкнулась цієї галузі. В теперішній час чиста забезпеченість України енергоресурсами має тільки 37%.

Економічний стан України орієнтується на свої енергетичні ресурси І головним чином на кам'яне та буре вугілля. Для забезпечення нужд країни необхідно видобувати щорічно 150 - 170 млн. т он вугілля. Балансові запаси вугілля України мають 57,8 млрд. тон, але вугільна промисловість знаходиться в тяжкім положенні: збільшується глибина розробки, більш як 60% вугілля видобувається із тонких та особливо тонких шарів. В першу чергу інвестиції повинні укладатися в діючі підприємства, де видобуток вугілля зв'язаний з невисокими витратами.

Основними перспективними напрямками удосконалення обладнання шахтного водовідливу слід рахувати розробку та освоєння серійного виробництва шахтних високонапірних насосів з напором до 1300 м та подачею 500, 850 і 1000 м³/г.

Мета: Спроектувати головну водовідливну установку з найбільш вигіднішим економічним ефектом.

Впровадити найновітніше обладнання з додержанням умов ДОСТУ.

1. Загальні відомості про шахтний водовідлив.

У розділі короткий опис геологічних умов шахти. Вихідні данні зводимо в таблицю 1.

Таблиця 1.

Глибина ствола, м.	Прилив води,		Кількість діб приливу	Вид води
	нормальний	максимальний
150	85	120	62	Щільна

2. Розрахунок та вибір насосу.

2.1 Розрахунок подачі.

Розрахунок насоса треба починати з визначення необхідної розрахункової подачі, при цьому опираючись на правила безпеки котрі повідомляють що один насос повинен відкачати нормальний прилив води не менш як за 20 годин.

д е: - нормальний приплив води по шахті.

2.2 Розрахунок геометричного напору.

де: - глибина ствола шахти

3 м - орієнтована висота всмоктування, м

1 м - перевищування труб над рівнем землі.

2.3 Розрахунок орієнтувального напору насоса.

де: 1.1 - орієнтувальні втрати напірного насоса, які дорівнюють 10% сумарної довжини підвідного та напірного трубопроводів

-геометричний напір насосу

2.4 Вибір насосу.

У пункті проводимо вибір насосу згідно отриманих даних в попередніх розрахунках, тобто орієнтувального напору насоса, та розрахункової подачі.

Робимо це на зведеному графіку зон промислового використання шахтних відцентрових насосів (Дод. 1). Згідно графіку обираємо насос ЦНС 105-98-490.

2.5 Розрахунок необхідної кількості послідовно з’єднаних колес.

П риймаємо 4 колеса.

де: - орієнтувальний напір насоса.

- напір для одного робочого колеса.

Згідно індивідуальної характеристики насосу

2.6 Розрахунок напору насоса при закритій засувці.

< .

.

_{де: -} кількість колес.

- напір для одного робочого колеса при закритій засувці.

Перевіряємо додержання умов стійкої роботи

_{Умова дотримується} < .

2. Розрахунок трубопроводу.

1. Складення схеми трубопроводу.

В цьому пункті складаємо схему трубопроводу (малюнок 1.)та приймаємо його довжину простягання(згідно розташування насосної установки в шахті).

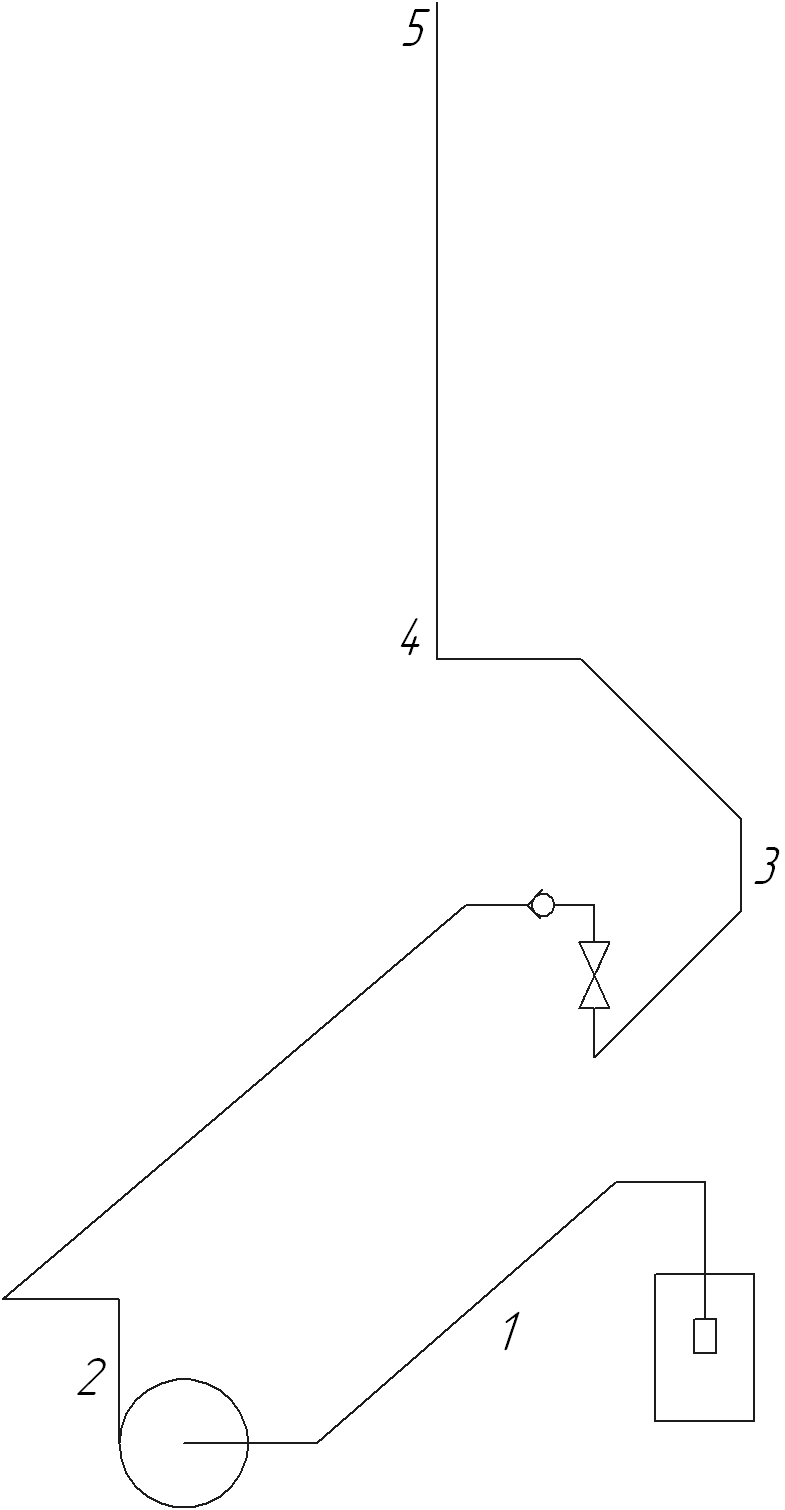

Малюнок 1. Схема трубопроводу.

де: 1 - 2 підвідний трубопровід 15м;

2 - З напірний трубопровід, розташований в насосній камері 15м;

3 - 4 напірний трубопровід, розташований в трубному хіднику 4.4м;

4- 5 напірний трубопровід, розташований в стволі 150м;
