Экзаменационный Билет № 30 По дисциплине «Основы электротехники» Специальность 230113

Утверждаю: Зам. директора по учебной работе __________2013г _______________

1. Резонанс токов.

2. Выражение электрических величин в комплексном виде проводимости.

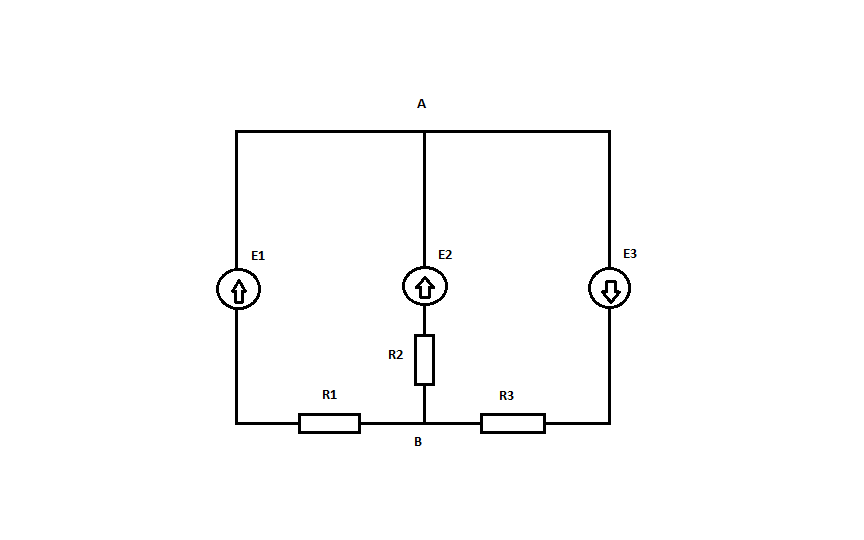

3. Задача.

Дано: R₁=3.7 Ом; R₀₁= 0.3 Ом; R₂ = 3,9 Ом;

R₀₂ = R₀₃ = 0.1 Ом; R₃ = 7 Ом; E₁ =35 В; E₂ = 80 В

E₃ =45 В;

Определить: I ₁ ; I₂ ; I₃

Критерии оценки

«5» - задача решена правильно в полном объеме; ответ на вопрос 1 дан в полном объеме, содержит рисунок с пояснениями; ответ на вопрос 2 содержит рисунок с пояснениями.

«4» - задача решена правильно в полном объеме; ответ на вопрос 1 дан не полный, содержит рисунок без пояснений; ответ на вопрос 2 содержит рисунок без пояснений.

«3» - - задача решена с ошибкой в полном объеме; ответ на вопрос 1 дан не полный; ответ на вопрос 2 не содержит рисунок, нет пояснениями.

«2» - - задача не решена в полном объеме; ответ на вопрос 1 дан не в полном объеме; ответ на вопрос 2 содержит рисунок без пояснений.
