Содержание
1. Общие указания………..........................................................................................………4
2. Краткая характеристика здания детского сада……………….……………….......….….4
3. Результаты обследования…………………............................................................………7
3.1. Фундаменты ...............................................................….....................…….……..7
3.2. Колонны…………………………………… ……………………………....……...9
3.3. Ригели ..………………………………………………………………….………...13
3.4. Плиты перекрытия 1-го этажа и покрытия ………………………………….....15
3.5. Наружные стены и перегородки ………………………………………………...19
3.6. Крыша……………………………………………………………………………...25
3.7. Окна………………………………………………………………………………..26
3.8. Пол………………………………………………………………………………….26
4. Выводы о техническом состоянии строительных конструкций
здания детского сада и рекомендации по дальнейшей эксплуатации………..……….27
1.Общие указания
Целью технического обследования строительных конструкций здания детского сада по адресу: Тверская область, г.Лихославль, пер. 1-ый Стадионный, д.3 «А» явилась необходимость оценки их фактического состояния и прогнозирования возможности дальнейшей эксплуатации.
Обследование, обмерные чертежи и заключение об эксплуатационном состоянии с рекомендациями по дальнейшей эксплуатации выполнены на основании технического задания заказчика.
Обследование и обмерные работы выполнены в соответствии с «Правилами обследования несущих строительных конструкций зданий и сооружений» СП 13-102-2003, Госстрой, Москва, 2004 год, «Рекомендациями по обследованию и оценке технического состояния крупнопанельных и каменных зданий» Госстрой, Москва, 1988 год.
Общая оценка состояния конструкций проводилась в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Состояние основания и фундаментов оценивалось в соответствии со СНиП 2.02.02-83* «Основания зданий и сооружений», СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений». При оценке состояния железобетонных конструкций использовались СНиП 52-01-2003, СП 52-101-2003 «Железобетонные конструкции». При оценке состояния каменных конструкций использовался СНиП II-22-81 «Каменные и армокаменные конструкции». При оценке состояния деревянных конструкций использовался СНиП II-25-80* «Деревянные конструкции».
Исполнительная техническая документация на объект отсутствует.
2. Краткая характеристика здания детского сада
Здание - двухпролётное двухэтажное, с размерами сторон в плане 12.5х51.7м, высотой Н=8.1 м по парапету (см. листы 1-3).Построено здание в 1968 году. Фасады представлены на фото Ф1-Ф4.
Унифицированное здание выполнено на основе типовых конструкций по серии ИИ-04. Здание – каркасное, бесподвальное. Элементы каркаса – ж/бетонные колонны и ригели. Все колонны имеют сечение 300х300 мм. Марка колонн 1-го этажа – К-19-46, 2-го этажа – К-19-38 по серии ИИ-04-М.
Фундаменты под колонны – железобетонные сборные столбчатые по серии ИИ-04-1 размерами 1300х1300х1050(h) мм.

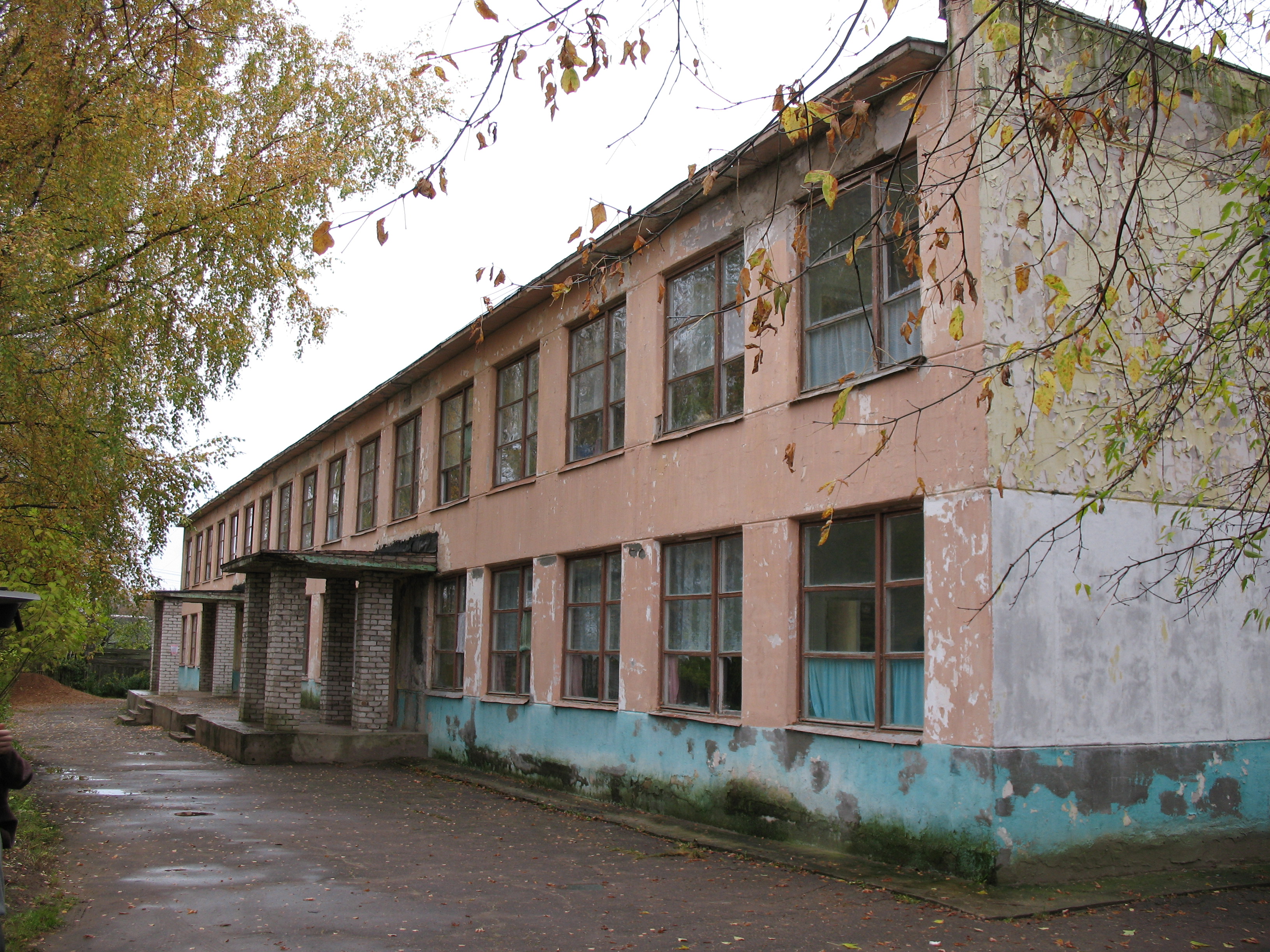

Фото 1. Фасад в осях 1-12

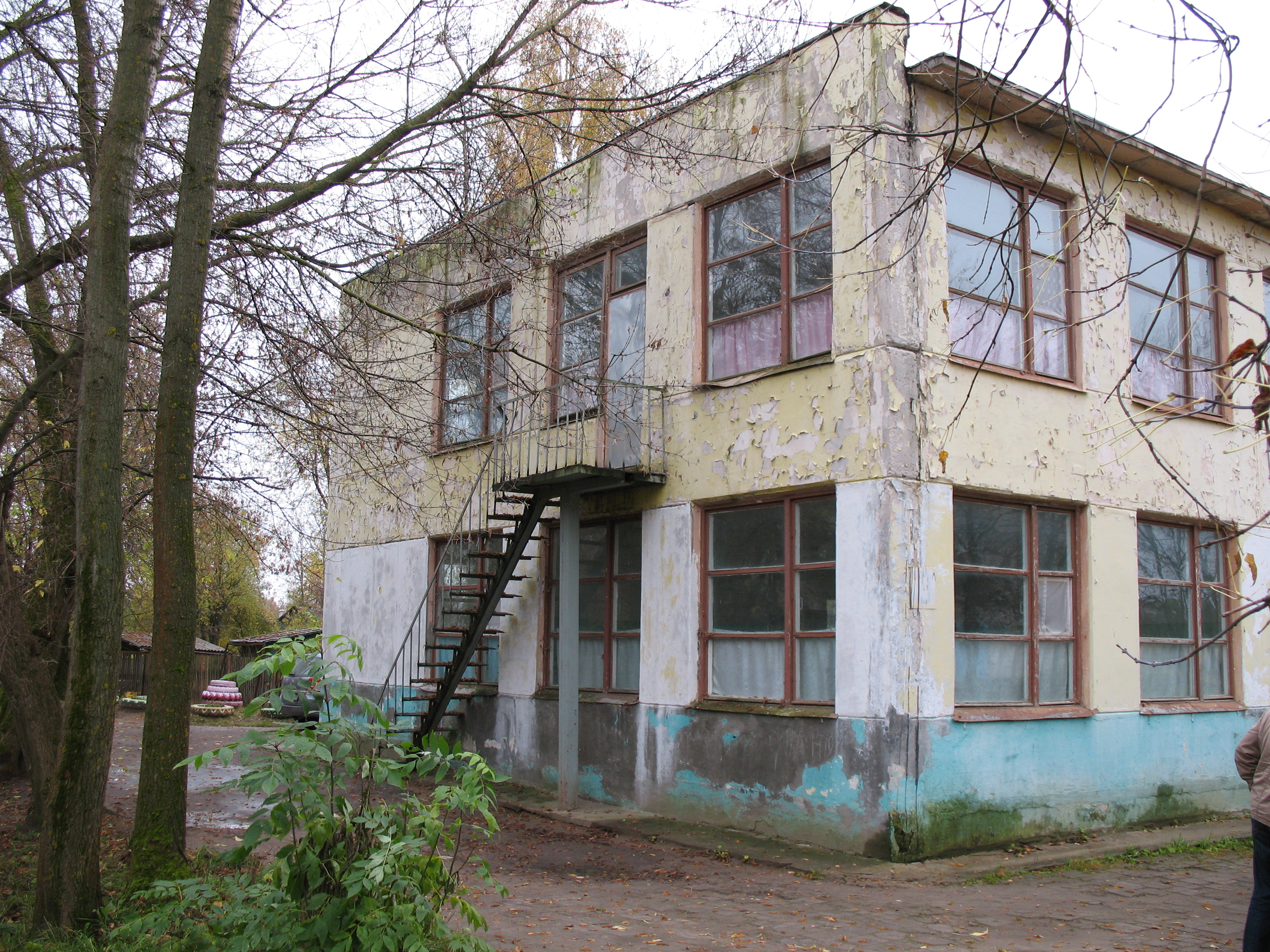

Фото 2. Фасад в осях 12-1

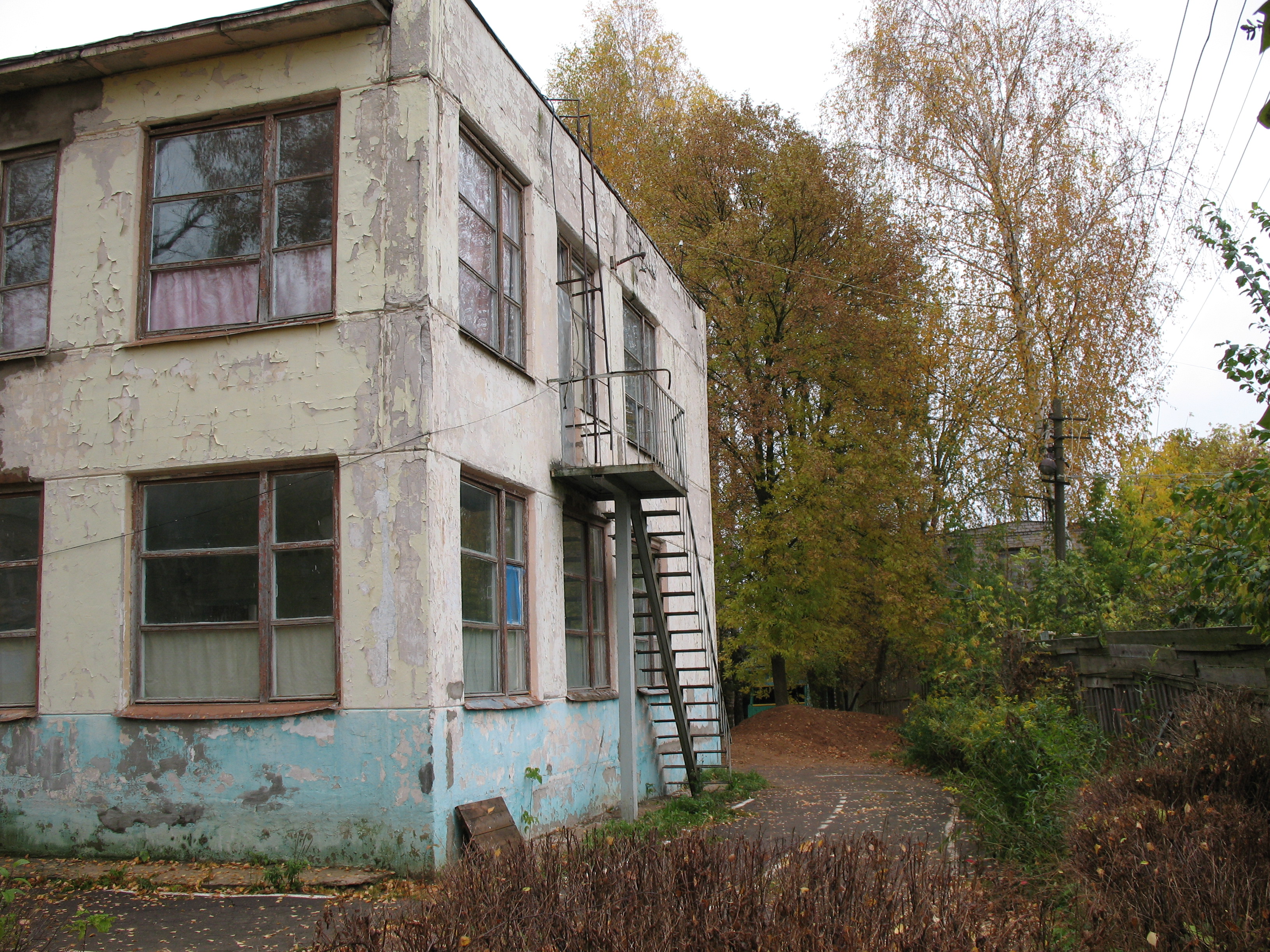

Фото 3. Фасад в осях В-А

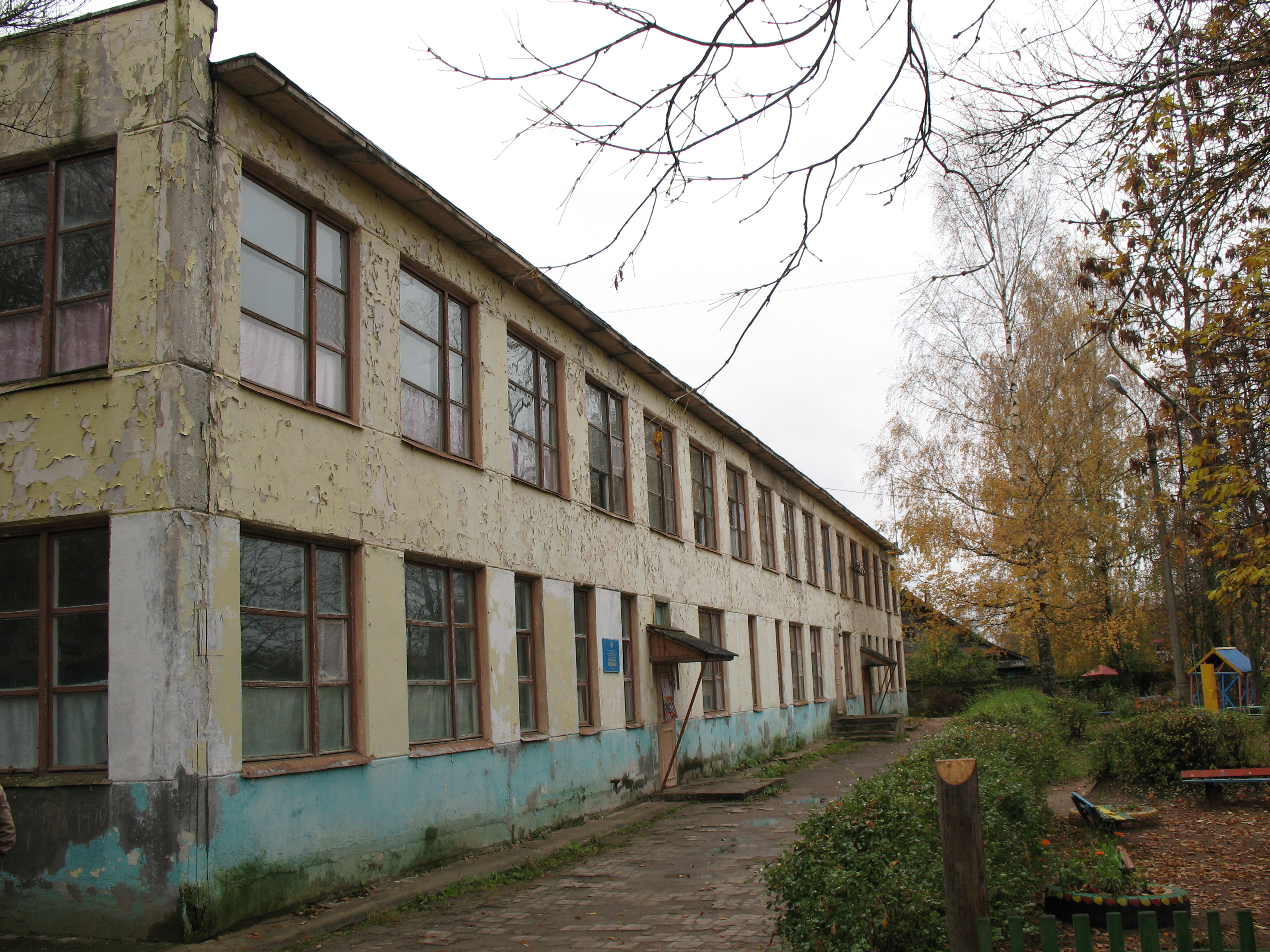

Фото 4. Фасад в осях А-В
Ригели средних рядов (на осях 2,3,5,6,7,8,10,11) по серии ИИ-04М с двумя полками. Ригели крайних рядов (на осях 1,12) с одной полкой.
Наружные стены на осях 1,12 и А, В выполнены из легкобетонных панелей толщиной t=250 мм, остекление - двойное в деревянных переплетах.
Покрытие и перекрытие выполнено железобетонными пустотными плитами по серии ИИ-04-4 размером 1,2х5,8 м.
Крыша совмещённая. Утеплитель – керамзит γ=600 кг/м3. Кровля рулонная – 4 слоя рубероида на битумной мастике.
Здание относится ко II степени ответственности и огнестойкости.
