7. Задание к курсовой работе
Запроектировать систему кондиционирования воздуха (СКВ) для помещения зрительного зала кинотеатра на базе современного центрального кондиционера, скомпоновать кондиционер, рассчитать и подобрать его блоки, рассчитать основные элементы системы холодоснабжения и теплоснабжения кондиционера, разработать функциональную схему автоматического регулирования.
Исходные данные принимаются в зависимости от цифр шифра зачетной книжки.
1. Город, климатические данные которого являются исходными, принимается по табл. 1 в зависимости от двух последних цифр шифра.
Таблица 7.1
Последняя цифра шифра |
Сумма двух последних цифр шифра делится на три |
||
без остатка |
с остатком 1 |
с остатком 2 |
|
1 |
Астрахань |
Липецк |
Ставрополь |
2 |
Саратов |
Ростов-на-Дону |
Москва |
3 |
Екатеринбург |
Саранск |
Оренбург |
4 |
Казань |
Орел |
Вологда |
5 |
Тула |
Калуга |
Воронеж |
6 |
Ульяновск |
Волгоград |
Хабаровск |
7 |
Самара |
Смоленск |
Омск |
8 |
Нальчик |
Владикавказ |
Пенза |
9 |
Краснодар |
Курск |
Владивосток |
0 |
С.-Петербург |
Уфа |
Грозный |
2. Размеры зрительного зала и число зрительских мест определяется по табл. 1.2 в зависимости от двух последних цифр шифра. Если предпоследняя цифра четная, берется графа А, если нечетная - графа Б.
Таблица 7.2
А |
Б |
|||||
Посл. цифра |
Размеры зала, м |
Число мест |
Посл. цифра |
Размеры зала, м |
Число мест |
|
1 |
12x21x8(Н) |
300 |
1 |
23,8x16x11,4 (Н) |
1000 |
|
2 |
20x24x10,6 (Н) |
800 |
2 |
12x24x8,2 (Н) |
400 |
|
3 |
18x27x7,2 (Н) |
500 |
3 |
21x24x9,6 (Н) |
800 |
|
4 |
14,6x21,8x7,1 (Н) |
400 |
4 |
20x21x7,8 (Н) |
600 |
|
5 |
18,2x20,4x9,4(H) |
600 |
5 |
24x24x10,6 (Н) |
1000 |
|
6 |
12x22,4x9,4 (Н) |
300 |
6 |
18x24x10,2 (Н) |
500 |
|
7 |
10,8x24x8,6 (Н) |
300 |
7 |
22,6x24x8,6 (Н) |
800 |
|
8 |
24x24x12(Н) |
1000 |
8 |
21,6x24,6x9,8 (Н) |
1000 |
|
9 |
24x24x9,8 (Н) |
800 |
9 |
20x24x10,2 (Н) |
900 |
|
0 |
12x24x6,8 (Н) |
300 |
0 |
14x20,8x6,8 (Н) |
400 |
|

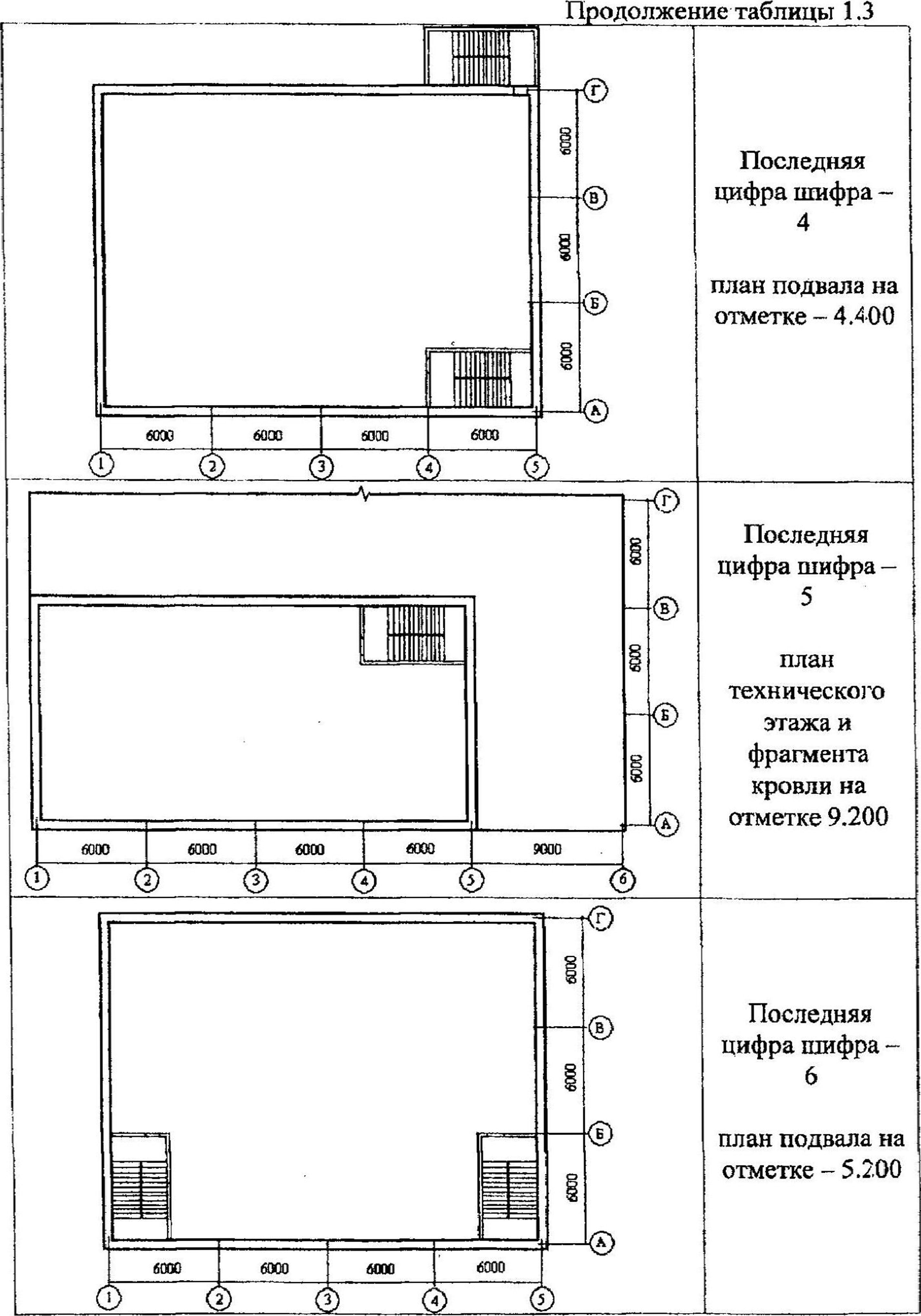

3. План технического помещения для размещения основного оборудования СКВ и системы тепло- и холодоснабжения принимается по табл.7.3 в соответствии с последней цифрой шифра.
Таблица 7.3
5
Продолжение табл. 7.3
Продолжение табл. 7.3
Окончание таблицы 7.3
Примечание: необходимая высота помещения определяется в ходе выполнения работы.
4. Величина поступления теплоты в зрительный зал от солнечной радиации Qcp и аэродинамические потери давления в сети воздуховодов (внешние потери давления )РВН принимаются по табл. 7.4 в зависимости от предпоследней цифры шифра.
Таблица 7.4
Цифра |
Qcp, кВт |
РВН, Па |
Цифра |
Qcp, кВт |
РВН, Па |
1 |
14 |
350 |
6 |
19 |
680 |
2 |
18 |
400 |
7 |
16 |
580 |
3 |
20 |
450 |
8 |
15 |
480 |
4 |
17 |
500 |
9 |
14 |
380 |
5 |
16 |
550 |
0 |
13 |
280 |
5. Преимущественно выбирается способ обработки воздуха с первой рециркуляцией. В случае, когда по объективным причинам обработка с первой рециркуляцией невозможна, следует использовать прямоточный способ обработки воздуха.
Способ увлажнения воздуха в холодный период года принимается согласно табл. 7.5.
Таблица 7.5
Сумма двух последних цифр шифра делится на три
без остатка |
с остатком 1 |
с остатком 2 |
Используется камера орошения (изоэнтальпическое увлажнение) |
Используется сотовый увлажнитель (изоэнтальпическое увлажнение) |
Используется паровой увлажнитель (изотермическое увлажнение) |
Остальные технологические особенности обработки воздуха в центральном кондиционере выбираются студентом, выполняющим курсовую работу.
6. Источником теплоснабжения являются сети ТЭЦ. Параметры перегретой воды принимаются по предпоследней цифре шифра: - четная цифра температура - 130 °С, перепад давления на вводе 100 кПа; нечетная температура - 115 °С, перепад давления на вводе 110 кПа; температура обратной воды для всех вариантов - 70 °С.
7. Для приближенного расчета теплопотерь зрительного зала используется удельная тепловая характеристика, которая выбирается по последней цифре шифра - четная цифра q=0,24 Вт/(м3∙°С), нечетная цифра - q=0,28 Вт/(м3∙°С).
Примечание:
Общие теплопоступления включают, Вт
=
+
=
Влагопоступления (см. уравнение 2.8)
Луч процесса рассчитывают по уравнению 3.6
Приложение 1
Расчетные параметры наружного воздуха
№ |
Наименование пункта |
Расчетная географическая широта оС. ш |
Барометр. давление гПа |
Период года |
Параметр Б |
||
темп. возд. оС |
уд.
энтальпия,
|
скорость ветра, м/с |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Ашхабад |
36 |
970 |
Теплый Холодный |
39 -11 |
62,8 -8 |
2,4 2 |
2 |
Баку |
40 |
1010 |
Теплый Холодный |
31,7 -4 |
68,7 0,8 |
4 8 |
3 |
Батуми |
40 |
1010 |
Теплый Холодный |
29,6 -1 |
71,6 5 |
- 3,1 |
4 |
Брест |
52 |
990 |
Теплый Холодный |
27 -20 |
56,5 -18,8 |
3,3 4,2 |
5 |
Брянск |
52 |
990 |
Теплый Холодный |
27,3 -26 |
53,2 -25 |
1 6 |
6 |
Владикавказ |
44 |
930 |
Теплый Холодный |
31,1 -18 |
64,9 -16,5 |
1 4 |
7 |
Волгоград |
48 |
990 |
Теплый Холодный |
33 -25 |
57,8 -23,9 |
5,2 8 |
8 |
Грозный |
44 |
990 |
Теплый Холодный |
34,9 -18 |
66,6 -16,2 |
1 5,3 |
9 |
Ейск |
48 |
1010 |
Теплый Холодный |
30,8 -22 |
61,1 -19,7 |
5,7 8 |
10 |
Караганда |
48 |
950 |
Теплый Холодный |
31 -26 |
57,4 -25,5 |
4,6 7 |
11 |
Кзыл-Орда |
44 |
990 |
Теплый Холодный |
37,4 -24 |
58,2 -23 |
2,6 5,4 |
12 |
Керчь |
44 |
1010 |
Теплый Холодный |
30,3 -15 |
62,8 -13 |
4,1 9 |
13 |
Киев |
52 |
990 |
Теплый Холодный |
28,7 -22 |
56,1 -20,7 |
1 4,2 |
14 |
Кишинев |
48 |
990 |
Теплый Холодный |
30,2 -16 |
59,5 -14 |
3,6 4,4 |
15 |
Красноводск |
40 |
1010 |
Теплый Холодный |
35,7 -8 |
68,2 -4,2 |
5,3 7 |
16 |
Краснодар |
44 |
970 |
Теплый Холодный |
30,8 -19 |
63,6 -17,6 |
1 3,1 |
17 |
Курск |
52 |
970 |
Теплый Холодный |
27,8 -26 |
53,6 -25 |
3,5 6,3 |
18 |
Кутаиси |
44 |
990 |
Теплый Холодный |
31,7 -3 |
69,1 1,7 |
1 0,5 |
19 |
Липецк |
52 |
990 |
Теплый Холодный |
28,7 -27 |
54,8 -26,5 |
4,1 5,4 |
20 |
Луганск |
48 |
1010 |
Теплый Холодный |
31,8 -25 |
58,6 -24,3 |
1 5,2 |
21 |
Минусинск |
52 |
970 |
Теплый Холодный |
28,2 -40 |
54,4 -40,3 |
1 1 |
22 |
Москва |
56 |
990 |
Теплый Холодный |
28,5 -26 |
54 -25,3 |
1 4 |
23 |
Николаев |
48 |
1010 |
Теплый Холодный |
31 -20 |
62 -18,6 |
3,2 10 |
24 |
Новороссийск |
44 |
1010 |
Теплый Холодный |
30,1 -13 |
65,7 -10,5 |
1 17,5 |
25 |
Одесса |
48 |
1010 |
Теплый Холодный |
28,6 -16,3 |
62 -16,3 |
3,3 11 |
26 |
Орел |
52 |
990 |
Теплый Холодный |
27,7 -26 |
53,6 -25,3 |
3,9 5 |
27 |
Пятигорск |
48 |
990 |
Теплый Холодный |
30,6 -18 |
63,6 -16,3 |
1 5,3 |
28 |
Ростов-на Дону |
44 |
990 |
Теплый Холодный |
31,9 -22 |
60,7 -20,9 |
3,6 8 |
29 |
Севастополь |
44 |
1010 |
Теплый Холодный |
29,4 -11 |
64,5 -8,4 |
2,3 9 |
30 |
Сочи |
44 |
1010 |
Теплый Холодный |
30,2 -3 |
69,5 2,1 |
1 4 |
Приложение 2
Приложение 3
Основные характеристики чиллеров серии WRAT, WRAN мощностью
от 23,7 до 156 кВт
Типоразмер WRAT/WRAN |
91 |
101 |
121 |
102 |
142 |
182 |
202 |
242 |
292 |
322 |
362 |
404 |
464 |
524 |
||||||
Холодопроизводительность WRAT/ кВт |
23,7 |
28,9 |
34,1 |
29,0 |
139,8 |
47,9 |
56,5 |
67,6 |
79,0 |
95,8 |
105,4 |
109,6 |
120,4 |
132,7 |
||||||
Мощность, потребл. компрессорами WRAT, кВт |
7,2 |
8,3 |
10,8 |
8,1 |
11,2 |
14,2 |
16,5 |
21,7 |
26,2 |
28,0 |
34,4 |
31,3 |
36,3 |
41,1
|
||||||
Охлаждение WRAN (1) |
Холодопроизводительность кВт |
20,6 |
27,3 |
33,8 |
- |
37,7 |
40,8 |
54,1 |
66,7 |
78,6 |
95,1 |
104,9 |
106,4 |
118,2 |
131,5 |
|||||
Мощность, потр. компресс., кВт |
7,1 |
9,1 |
11,5 |
- |
11,9 |
14,4 |
18,4 |
23,3 |
24,7 |
27,6 |
33,9 |
31,8 |
35,7 |
39,7 |
||||||
Нагрев WRAN (2) |
Теплопроизводительность кВт |
23,1 |
31,1 |
37,2 |
- |
41,7 |
45,7 |
61,3 |
73,1 |
92,1 |
100,2 |
115,1 |
127,1 |
142,8 |
158,6 |
|||||
Мощность, потребл. компресс., кВт |
6,9 |
9,1 11,3 |
- |
11,6 |
13,7 |
18,1 |
22,5 |
25,9 |
27,2 |
32,9 |
33,4 |
38,1 |
42,1 |
|||||||
Тип компрессора |
поршневой |
scroll |
поршневой |
Сдвоенный scroll |
|
|||||||||||||||
Общая производит. По воздуху, м3/с |
2,08 |
3,02 |
3,02 |
3,02 |
4,16 |
4,16 |
6,04 |
6,04 |
8,7 |
11,6 |
11,6 |
17,5 |
|
|||||||
Приложение 4
Таблица П4-1
Технические характеристики воздухонагревателей и воздухоохладителей центральных кондиционеров КЦКП
Типоразмер кондиционера |
Обозначение воздухонагревателя ВНВ воздухоохладителя ВОВ |
Площадь фронталь ного сечения, м2 |
Размеры, мм |
Площадь теплообмена однорядного теплообменника, м2, при шаге пластин, мм |
||
Длина трубок |
Высота трубной решетки |
1,8 |
2,5 |
|||
КЦКП- 5 |
243.1-073-065 |
0,475 |
730 |
650 |
12,4 |
9,8 |
КЦКП- 6,3 |
243.1-103-065 |
0,67 |
1030 |
650 |
18,3 |
13,8 |
КЦКП- 8 |
243.1-072-085 |
0,865 |
720 |
850 |
23,6 |
17,9 |
КЦКП- 10 |
243.1-102-085 |
0,927 |
1020 |
850 |
25,3 |
19,1 |
КЦКП- 12,5 |
243.1-102-115 |
1,236 |
1020 |
1150 |
33,8 |
25,5 |
КЦКП- 16 |
243.1-133-115 |
1,596 |
1330 |
1150 |
43,6 |
33,0 |
КЦКП- 20 |
243.1-133-145 |
1,956 |
1330 |
1450 |
53,5 |
40,4 |
КЦКП- 25 |
243.1-166-145 |
2,445 |
1660 |
1450 |
66,9 |
50,5 |
КЦКП- 31,5 |
243 1-166-175 |
2,934 |
1660 |
1750 |
80,2 |
60,6 |
КЦКП- 45 |
243,1-196-205 |
3,474 |
1960 |
2050 |
95 |
71,7 |
КЦКП- 50 |
243.1-185-200 |
3,96 |
1850 |
2000 |
108,3 |
81,8 |
Таблица П4-2
Технические характеристики форсуночных камер КЦКП
Типоразмер |
Коэффициент адиабатной эффективности Еа |
Расход воды, т/час |
Давление перед форсунками, бар (кг/см2 или 105Па) |
КЦКП-10 |
0,65 |
9,0 |
0,6 |
|
0,85 |
13,1 |
1,35 |
|
0,95 |
17,1 |
2,45 |
КЦКП-12,5 |
0,65 |
9,0 |
0,60 |
|
0,85 |
13,2 |
1,38 |
|
0,95 |
17,3 |
2,52 |
КЦКП-16 |
0,65 |
11,8 |
0,65 |
|
0,85 |
17,1 |
1,5 |
|
0,95 |
22.5 |
2,74 |
КЦКП-20 |
0,65 |
15,9 |
0,67 |
|
0,85 |
23,0 |
1,53 |
|
0,95 |
30,3 |
2,8 |
КЦКП-25 |
0,65 |
19,6 |
0,72 |
|
0,85 |
28,5 |
1,64 |
|
0,95 |
37,4 |
2,98 |
КЦКП-31,5 |
0,65 |
29,4 |
0,72 |
|
0,85 |
42,5 |
1,62 |
|
0,95 |
55,7 |
2,94 |
КЦКП-45 |
0,65 |
40,0 |
0,72 |
|
0,85 |
58,0 |
1,62 |
|
0,95 |
76,0 |
2,95 |
КЦКП-50 |
0,65 |
48,5 |
0,7 |
|
0,85 |
70,2 |
1,59 |
|
0,95 |
92,0 |
2,88 |
Таблица П4-3
Технические характеристики блоков сотового увлажнения КЦКП
Типоразмер |
Размеры кассеты, ВхН, мм |
Расход воды, т/час, при значении Еа |
||
0,65 |
0,85 |
0,95 |
||
КЦКП-5 |
900x600 |
0,168 |
0,342 |
0,42 |
КЦКП-6,3 |
1200x600 |
0,342 |
0,48 |
0,684 |
КЦКП-10 |
1200x900 |
0,342 |
0,48 |
0,684 |
КЦКП-12,5 |
1200x1200 |
0,342 |
0,48 |
0,684 |
КЦКП-16 |
1500x1200 |
0.48 |
0.54 |
0,798 |
КЦКП-20 |
1500x1500 |
0,684 |
0,798 |
0,96 |
КЦКП-25 |
1800x1500 |
0,684 |
0,96 |
1,08 |
КЦКП-31,5 |
1800x1800 |
0,798 |
1,08 |
1,38 |
КЦКП-40 |
2100x1800 |
0,798 |
1,08 |
1,38 |
КЦКП-50 |
2100x2400 |
0,96 |
1,08 |
1,59 |
Приложение 5
Средние значения аэродинамического сопротивления блоков кондиционера КЦКП 1,6-100, Па
Скорость воздуха во фронтальном сечении, м/с |
2,5 |
3,0 |
3,5 |
Примечание |
Блок приемный |
15 |
20 |
27 |
|
Блок приемный смесительный |
20 |
28 |
36 |
|
Блок фильтров ячейковых грубой очистки 03 |
55 |
80 |
110 |
начальное сопротивление |
Блок фильтров средней очистки карманных 03-Р9 |
70 |
100 |
135 |
начальное сопротивление |
Блок воздухонагревателя |
19 13 |
25 19 |
32 24 |
сопротивление одного ряда 1,8 при шаге 2,5 пластин |
Блок воздухоохладителя с сепаратором и поддоном |
1.9 13,5 |
26,5 19 |
33,5 24 |
с влаговыпадением без влаговыпадения |
Пластинчатый теплообменник регенерации теплоты |
125 110 |
200 155 |
260 230 |
первый контур второй контур |
Форсуночная камера орошения |
85 |
120 |
165 |
|
Сотовый увлажнитель |
105 |
155 |
215 |
При глубине насадки 100 мм |
Паровой увлажнитель |
1,25 |
1,5 |
1,75 |
|
Блок шумоглушения |
25 50 |
40 60 |
75 110 |
Длина 1000 мм Длина 2000 мм |
Приложение 6
Удельные потери давления на трение в новых стальных трубах при температуре 10 °С (с сокращением)
Расход, л/с |
Удельные потери давления, Па/м cкoрость, м/с |
|||||
dy =15 dвн=16,3 мм |
dy =20 dвн=21,8 мм |
dy =25 dвн=27,9 мм |
dy =32 dвн=36,7 мм |
dy =40 dвн=42 мм |
dy =50 dвн=54 мм |
|
0,1
|
354 |
84,4 |
25,3 |
|
|
|
0,49 |
0,27 |
0,16 |
|
|
|
|
0,1 |
579 |
137 |
40,8 |
|
|
|
0,62 |
0,35 |
0,21 |
|
|
|
|
0,15 |
758 |
178 |
53 |
14,0 |
|
|
0,72 |
0,40 |
0,25 |
0,142 |
|
|
|
0,18 |
1070 |
251 |
74,2 |
19,0 |
|
|
0,86 |
0,48 |
0,30 |
0,17 |
|
|
|
0,2 |
1308 |
305 |
90 |
24,0 |
|
|
0,96 |
0,54 |
0,33 |
0,19 |
|
|
|
0,25 |
2009 |
464 |
136 |
35,0 |
18,0 |
|
1,20 |
0,67 |
0,41 |
0,24 |
0,12 |
|
|
0,3 |
2845 |
655 |
191 |
49 |
26,0 |
|
1,44 |
0,80 |
0,49 |
0,28 |
0,22 |
|
|
0,4 |
4963 |
1133 |
328 |
84 |
43,0 |
13,0 |
1,92 |
1,07 |
0,65 |
0,38 |
0,29 |
0,17 |
|
0,5 |
7661 |
1739 |
501 |
127 |
65 |
19,0 |
2,40 |
1,34 |
0,82 |
0,47 |
0,36 |
0,22 |
|
0,8 |
|
4317 |
1228 |
308 |
157 |
45,0 |
|
2,14 |
1,31 |
0,76 |
0,58 |
0,35 |
|
1 |
|
|
1889 |
471 |
239 |
68,0 |
|
|
1,64 |
0,95 |
0,72 |
0,42 |
|
1,5 |
|
|
4151 |
1029 |
517 |
146 |
|
|
2,45 |
1,42 |
1,08 |
0,66 |
|
2 |
|
|
|
1786 |
899 |
252 |
|
|
|
|
1,89 |
1,44 |
0,87 |
Приложение 7
Удельные потери на трение полиэтиленовых трубопроводов
PPR-C (PN20) при температуре воды 10 °С
Рис. 1. Номограмма для расчета потерь давления
Приложение 8
Удельные потери на трение
медных трубопроводов холодного водоснабжения
Рис. 2. Номограмма для приближенного гидравлического расчета:
I - удельные потери давления на трение, 10-1 кПа/м; q – расход воды, л/с; V - скорость воды, м/с, dн - наружный диаметр, мм.
