Испытания различных вариантов схватывающих узлов. Часть 1 и Часть 2
Продолжение серии испытаний различных вариантов схватывающих узлов и способов их закрепления. Совместный проект Mountschool.ru и фирмы Венто.
Часть 1.
Эти испытания были проведены летом 2011 года.
Введение.

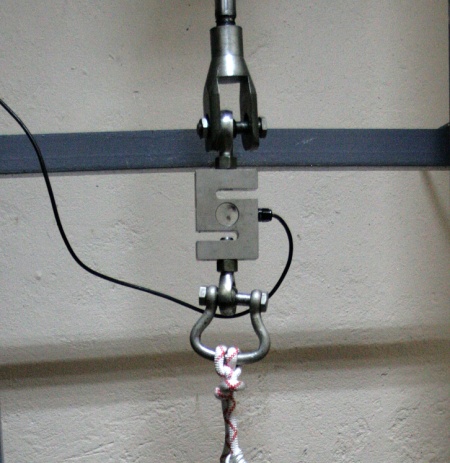

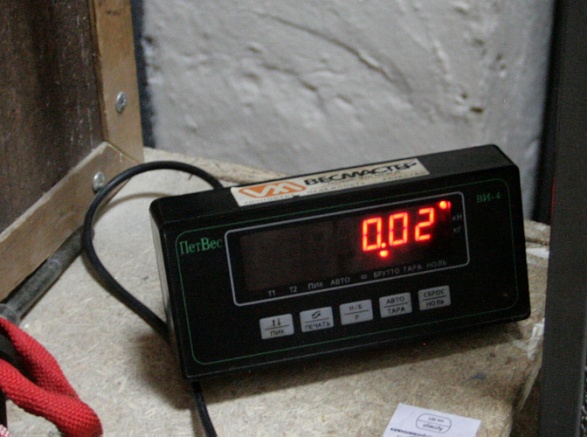

Испытания проводились в лаборатории фирмы Венто, с использованием тарированного динамометра, и гидравлической разрывной машины.
Испытания проводились в статическом режиме. Нагрузка прикладывалась плавно с темпом роста до 1 кН в секунду. При тестах были испытаны от 3х до 5 идентичных образцов снаряжения. Мы понимаем, что этого недостаточно для получения статически достоверных выводов, но некоторые закономерности можно понять и при таком объеме испытаний.
Указаны среднестатистические результаты испытаний.
Тестовая основная веревка.
Веревка статическая 10 мм ТУ 9616-003-00461221-2001, производства ОАО «Канат» г. Коломна.
Петли крепились к разрывной машине с помощью стальных карабинов из прутка круглого сечения диаметром 10 мм.

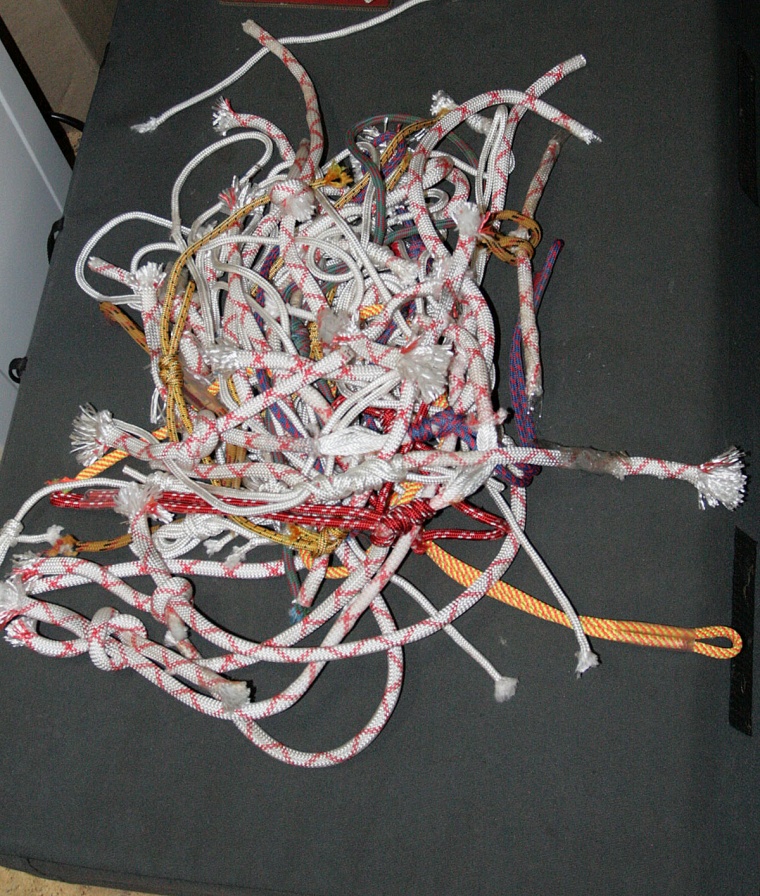

Тестируемое снаряжение. 1. Вспомогательная веревка 6 мм ТУ 9616-003-00461221-2001, производства ОАО «Канат», г. Коломна. На фото белого цвета. 2. Вспомогательная веревка 6 мм производства Mammut. На фото желтого цвета. 3. Вспомогательная веревка 6 мм производства Sterlingrope. На фото синего/красного цвета. 4. Вспомогательная веревка 7 мм производства Lanex. На фото синего/красного цвета. Б\у прусик примерно 2 года. 5. Вспомогательная веревка 7 мм производства Lanex. На фото желто/красно/черного цвета. 6. Вспомогательная веревка 7 мм производства Beal. На фото красно /белого цвета. 7. Вспомогательная веревка 7 мм производства Sterlingrope. На фото желто/красного цвета.
Результаты тестирования.
Тестирование петель. Тесты петель, связанных из тестируемых вспомогательных веревок. Петли завязывались с помощью узла Грейпвайн (двойной ткацкий узел, двойной рыбацкий узел).
№ |
Название образца |
Разрушающая нагрузка кН |
Примечания. |
1 |
ОАО «Канат» 6 мм |
11,5 |
Разрыв по карабину |
2 |
Mammut 6 mm |
11,2 |
Разрыв по карабину |
3 |
Sterlingrope 6 mm |
13,0 |
Разрыв по карабину |
4 |
Lanex 7 mm Б/у. |
10,1 |
Разрыв по карабину |
5 |
Beal 7 mm |
16,3 |
Разрыв по карабину |
6 |
Lanex 7 mm |
14,2 |
Разрыв по карабину |
7 |
Sterlingrope 7 mm |
19,1 |
Разрыв по карабину |
Также были испытаны несколько других вариантов организации петли.
8. Сшитая петля из вспомогательной веревки ОАО «Канат» 6 мм. Сшивка выполнена на производстве фирмы Венто. Разрушающая нагрузка составила 11,7 кН. Разрыв по карабину, сшивка не разрушилась.

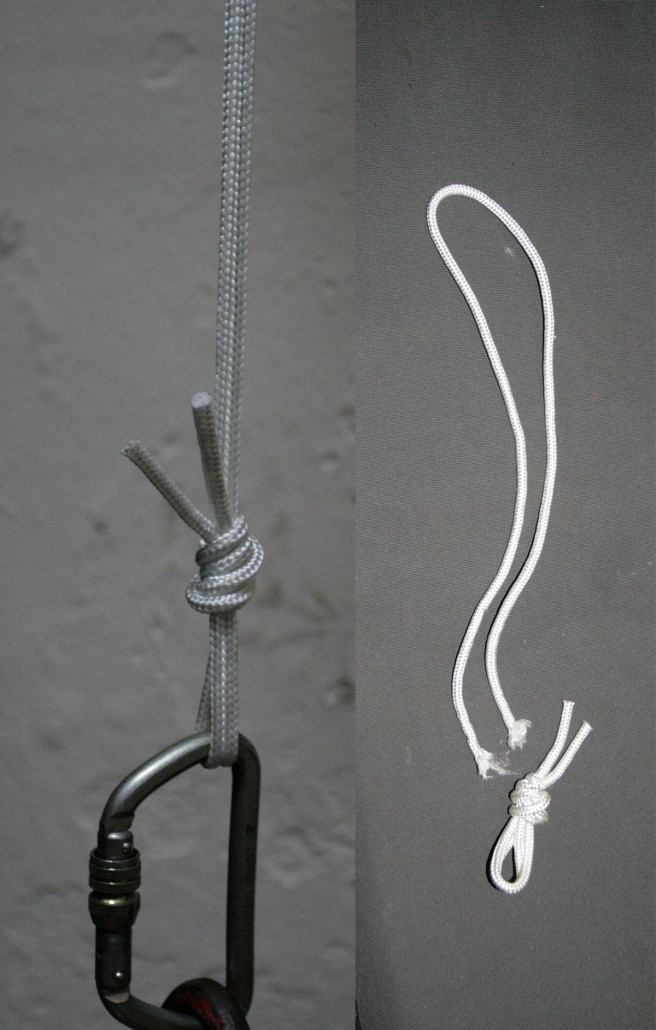

9. Петля из вспомогательной веревки ОАО «Канат» 6 мм завязанная узлом «проводник». Разрушающая нагрузка составила 9,2 кН. Разрыв в узле.
10. Петля из вспомогательной веревки ОАО «Канат» 6 мм завязанная узлом Грейпвайн и дополнительно «заячьи уши». Разрушающая нагрузка составила 9,2 кН. Разрыв в узле «заячьи уши», узел оторвался.
Выводы
из тестирования петель.
1.
Петля, завязанная с помощью узла
Грейпвайн, обладает достаточной
прочностью.
2. Прочность петли с
узлом Грейпвайн соответствует результатам
испытаний в других лабораториях.
Прочность петли с узлом составила от
65 до 82% от возможной прочности петли.
Все разрушения произошли в месте перегиба
веревки через карабин.
3. Сшивка
доказала свою прочность и как минимум
не уступает узлу Грейпвайн.
4.
Завязывание петли узлом «проводник» и
«заячьи уши» приводит к снижению
прочности петли на 25%. Поскольку разрушение
произошло в узле - сделан вывод, о том,
что именно узел ослабляет петлю.

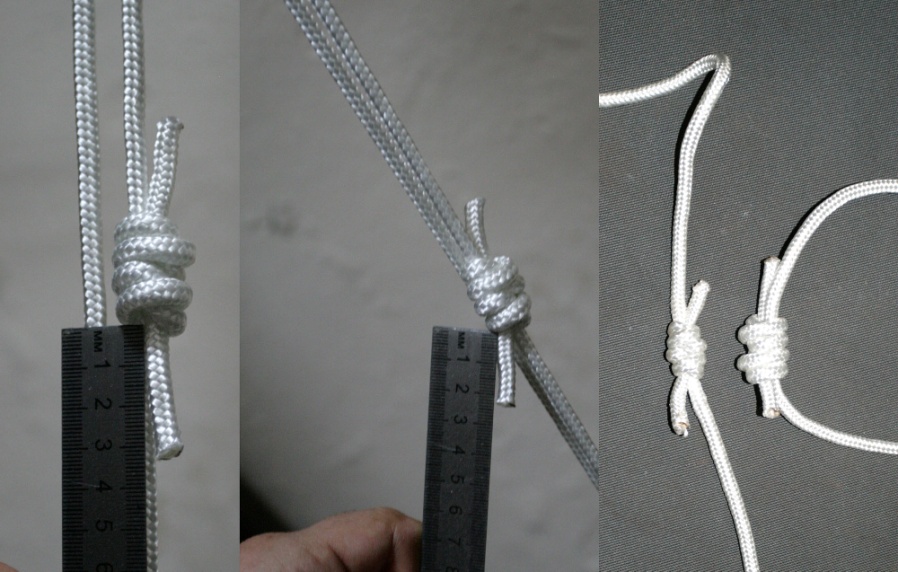

Замечание – при испытаниях узел Грейпвайн сильно затягивался, и длина свободных концов, в процессе затягивания узла, уменьшалась на 30-33% с 35 мм до 18-20 мм. Затягивание узла происходит при нагрузках от 0,1 до 1 кН.
