В последние годы в России сложилась негативная практика.

строительства жилых зданий, когда дома сдаются без окончательной отделки, которую владельцы квартир производят самостоятельно и, как правило, без какой-либо проектной документации и необходимых согласований. Отделочные работы часто затрагивают и систему отопления: заменяются отопительные приборы, и устанавливаются шаровые краны вместо предусмотренных проектом радиаторных терморегуляторов. В результате несанкционированной реконструкции в квартирах без терморегуляторов становится жарко, а там, где они установлены, — холодно. Наладить такую систему практически невозможно. Быть «хозяином» системы отопления своей квартиры, не оказывая влияния на соседей, позволяет горизонтальная система с поквартирной разводкой (подобные горизонтальные системы с локальной разводкой могут также предусматриваться в административных зданиях, где офисы сдают в аренду).





Однотрубная и двухтрубная системы отопления.



Системы отопления с радиаторными терморегуляторами могут быть двух- и однотрубными. В двухтрубных системах срабатывание терморегуляторов на одних отопительных приборах системы отопления не вызывает (при определенных условиях) изменения теплоотдачи других приборов. В этой связи автоматические радиаторные терморегуляторы изначально были разработаны именно для двухтрубных систем отопления, которым следует отдавать предпочтение как при новом строительстве, так и при реконструкции зданий любой этажности.



Двухтрубные автоматизированные системы отопления бывают вертикальные и горизонтальные (см рис.). Выделим плюсы горизонтальной системы:

- свободная планировки системы отопления;

- возможность монтажа индивидуального узла ввода (группового узла ввода). Учет тепла;

- удобство обслуживания.

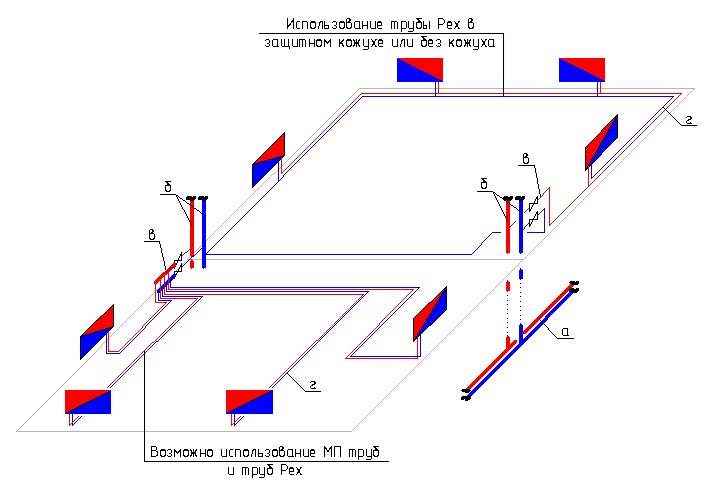

Поквартирная система (см рис. ниже) состоит из локальных квартирных систем (г), подключаемых к разводящим стоякам или ветвям (б) через квартирные узлы ввода (в). Стояки объединяются, как правило, общими магистральными трубопроводами (а) системы отопления жилой части здания, к которым одновременно могут подключаться стояки лестничных клеток. Отопление встроенных и пристроенных помещений общественного назначения следует осуществлять с помощью отдельных систем.

Поквартирные системы отопления могут выполняться по двум схемам:

а) лучевая    б) двухтрубная попутная

Каждая из них имеет свои плюсы и минусы, но их значимость тоже различна.

* не значительна

** значительна

*** очень значительна



Лучевая:

Преимущества	Недостатки
Возможность индивидуального отключения радиаторов (играет роль при  ремонте) *	Метраж труб больше, чем в попутной системе **
Возможность использования МП труб *	Прокладка труб производится через дверные проемы комнат, что затрудняет проведение отделочных работ до заливки полов. Трубы могут быть повреждены. В дальнейшем трудно определить место нахождения трубопроводов в стяжке и как следствие возможны повреждения при установке дверных коробок и других работах.***
	Необходимость установки коллектора, удорожание, занимает больше места. **









Двухтрубная попутная:

Преимущества	Недостатки
меньший метраж туб**	монтаж только из РЕХ труб, т.к. есть соединения в конструкции пола. **
нет коллектора**
место расположения труб четко определено на расстоянии (40-50 см) от наружных стен ***
не мешают при проведении отделочных работ **





Балансировка.



В целях обеспечения работы радиаторных терморегуляторов в оптимальном и бесшумном режиме на их клапанах необходимо поддерживать постоянный перепад давлений. Для этого на стояках следует предусматривать автоматические балансировочные клапаны типа ASV-PV, которые стабилизируют перепад давлений между подающим и обратным стояками системы отопления вне зависимости от колебаний давления в магистральных трубопроводах. Таким образом, автоматические клапаны балансируют стояки между собой как в статическом (расчетном), так и в динамическом режиме, упрощая и ускоряя процесс проектирования, а также сводя к минимуму наладочные работы. Автоматические балансировочные клапаны следует устанавливать, как правило, на каждом стояке системы отопления. Для групп близкорасположенных друг к другу стояков допускается предусматривать общий автоматический балансировочный клапан, а в маломасштабных зданиях —общий для всей системы отопления.

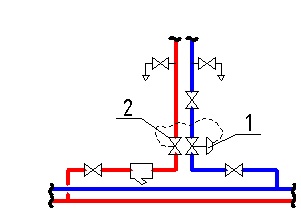

Автоматический балансировочный клапан ASV-PV(1) применяется совместно с запорно-измерительным клапаном ASV-M(2) для стабилизации разности давлений теплоносителя в стояках двухтрубной системы отопления, где клапаны радиаторных терморегуляторов имеют устройство предварительной (монтажной) настройки пропускной способности. ASV-PV также может использоваться вместе с запорно-балансировочным клапанов ASV-I для ограничения расхода в стояках системы, если клапаны терморегуляторов не имеют устройств монтажной настройки. Запорно-измерительный клапан ASV-M , кроме выполнения основной — запорной функции, применяется для присоединения импульсной трубки клапана ASV-PV к подающему стояку. Так как длина импульсной трубки ограничена, расстояние между клапанами ASV-PV и ASV-M не должно превышать 1,5 м.

     Несмотря на то что ASV-PV имеет запорное устройство и встроенный дренажный кран, практика эксплуатации систем отопления с этими клапанами подтвердила целесообразность обвязывать их дополнительной запорной и спускной арматурой (см рис. 32).





Заполнение системы отопления.

(данные из паспорта ASV-PV)



Система отопления может заполняться водой полностью или частями из подающего или обратного трубопровода, в соответствии с нижеприведенными рекомендациями.

Внимание! В процессе заполнения системы для гарантированного исключения повреждения мембраны автоматических балансировочных клапанов необходимо выполнять следующие требования:

а) при совместном использовании клапанов ASV-PV и ASV-M без дополнительной запорной арматуры заполнение системы отопления должно производиться только через подающий трубопровод при закрытом клапане ASV-PV. После того как открыт ASV-M, и вода по импульсной трубке заполнила мембрану, можно, полностью открыв ASV-PV заполнить стояк и через обратный трубопровод;

б) если ASV-PV установлены совместно с клапанами ASV-I и они одновременно используются в качестве запорных устройств, то заполнение стояков осуществляется при первоначально закрытых клапанах через любой трубопровод системы.

в) при наличии запорной арматуры на стояках все клапаны ASV-PV и ASM-M(I) должны быть полностью открыты. Заполнение системы  водой в данном случае осуществляется, как через подающий, так и через обратный трубопровод, плавным открытием запорной арматуры.



При невыполнении указанных требований мембранные элементы автоматических балансировочных клапанов ASV-PV могут выйти из строя!
