1.1 Исходные данные

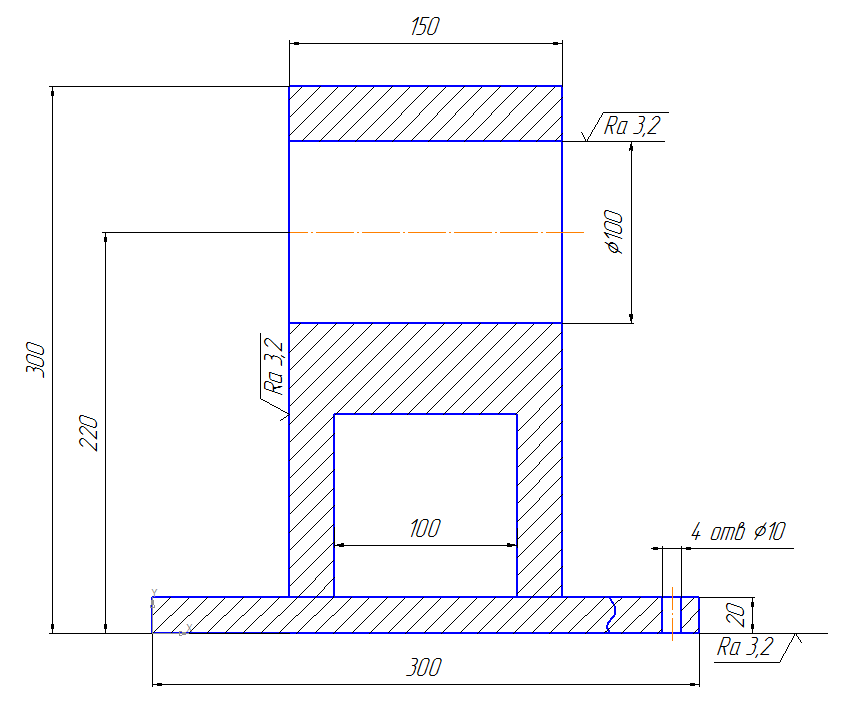

Рисунок 1.1 Исходная деталь

1.2 Выбор способа получения отливки детали

Несмотря на компактность детали (рис. 1.1) получение цельнолитой заготовки невозможно, так как имеется замкнутая внутренняя полость. Здесь необходима реконструкция детали путем замены на сварно-литое изделие.

По габаритным размерам и массе отливка является мелкой, а по форме - сравнительно сложной. Характер производства - мелкосерийный, поэтому применение специальных видов литья в данном случае нецелесообразно. Выбираем литье в песчаные формы как наиболее универсальное и дешевое. Формовка - ручная.

1.3 Выбор сплава и его характеристики

Исходя из заданных условий работы (большие циклические контактные нагрузки) материал должен иметь высокую твердость и удовлетворительную пластичность. Такие свойства имеют стали с повышенным содержанием углерода. Выбираем сталь углеродистую литейную 50Л ГОСТ 977-85.

Деталь работает при циклических нагрузках, следовательно, сталь должна быть повышенного качества; отливку относят к третьей группе и в технических требованиях на чертеже необходимо записать: Отливка 3-й группы ГОСТ 977-85.

Сталь содержит 0,5% углерода, имеет удовлетворительную жидкотекучесть по сравнению с малоуглеродистой сталью. Механические свойства

Химический состав материала 50Л

C	Si	Mn	Ni	S	P	Cr	Cu
0.47-0.55	0.2-0.52	0.4-0.9	До 0.3	До 0.045	До 0.04	До 0.3	До 0.3

Механические свойства при T=20^oC материала 50Л

Сортамент	Размер	Напр.	σ В	σ T	D5	y	KCU	Термообр.
-	мм	-	МПа	МПа	%	%	кДж/м2	-
Отливки	До 100		580	340	11	20	240	Нормализация 860-880оС, Отпуск 600-630оС
