Методические указания по составлению пояснительной записки к курсовому проекту по дисциплине «Архитектура промышленных и гражданских зданий» к разделу «Промышленные здания». Сост. Е.К. Брыжатая – Макеевка: ДонГАСА, 2003. - 14с.

В работе даны указания по составу, порядку составления и оформления пояснительной записки к курсовому проекту «Промышленные здания» с учетом требований нормативных документов.

Предназначены для студентов всех форм обучения.

Составитель Е.К. Брыжатая.

Отв. за выпуск к.т.н., доц. Н.Г. Прищенко.

Рецензенты: к.т.н., доц. Э.П. Брыжатый

к.т.н., доц. Г.Т. Косьмин

2

Общие указания.

Архитектурно-конструктивный проект промышленного здания по курсу «Архитектура промышленных зданий» включает в себя графическую часть проекта и пояснительную записку.

Черновой текст пояснительной записки (ПЗ) составляется параллельно с разработкой проекта на стадии эскизной проработки и подбора конструкций и уточняется в течении всей работы над проектом. В отдельную тетрадь заносятся сведения о применяемых конструкциях с эскизами и геометрическими размерами, описываются и обосновываются конструктивные и объемно-планировочные решения. В черновом варианте желательно указывать страницы источника на случай, если необходимо будет уточнить или получить дополнительные сведения. В окончательном варианте материал систематизировать с учетом рекомендаций и оформить с учетом требований методических указаний.

Состав и требования к оформлению пояснительной записки:

• Титульный лист (образец оформления рис.1).

• Задание на выполнение проекта установленного кафедрой образца.

• Содержание (лист оформляется по форме со штампом по образцу рис.2).

• Текстовые документы (лист со штампом по образцу рис.3).

• Список литературы.

• Приложения.

Пояснительная записка (ПЗ) оформляется в соответствии с ГОСТ 2.105-79 [6] с учетом требований ДСТУ БА.2.4-4-99 (ГОСТ 21.101)-97 [2].

ПЗ выполняется на листах белой писчей бумаги формата А-4 с размерами 210х297 мм от руки чернилами или с использованием компьютера на одной стороне листа с рамкой и штампом установленного образца (рис.3).

К записке должна быть оформлена титульная страница по образцу (рис.1).

На следующей странице помещается «содержание» со штампом (рис 2.).

Верхнее, правое и нижнее поля рамки 5 мм, левое поле для подшивки – 20 мм.

ПЗ брошюруется прошивкой полей (запрещается временный закреп шнурками и скрепками).

Текст ПЗ имеет разделы и подразделы с порядковыми номерами, обозначенными арабскими цифрами с точкой.

«Введение» и «Список литературы» не нумеруются. Под рисунками наносятся подрисуночные подписи. Например: 2.1.3. Цифра 2-номер раздела; 1-номер подраздела; цифра 3-порядковый номер рисунка в пределах данного подраздела или раздела.

В тексте ПЗ не допускается: -применять сокращение слов, кроме установленных правилами и стандартами;

3

АС-00/000-000-02

номер зачетной книжки

номер варианта

рік

Рис. 1. Пример выполнения титульного листа пояснительной записки

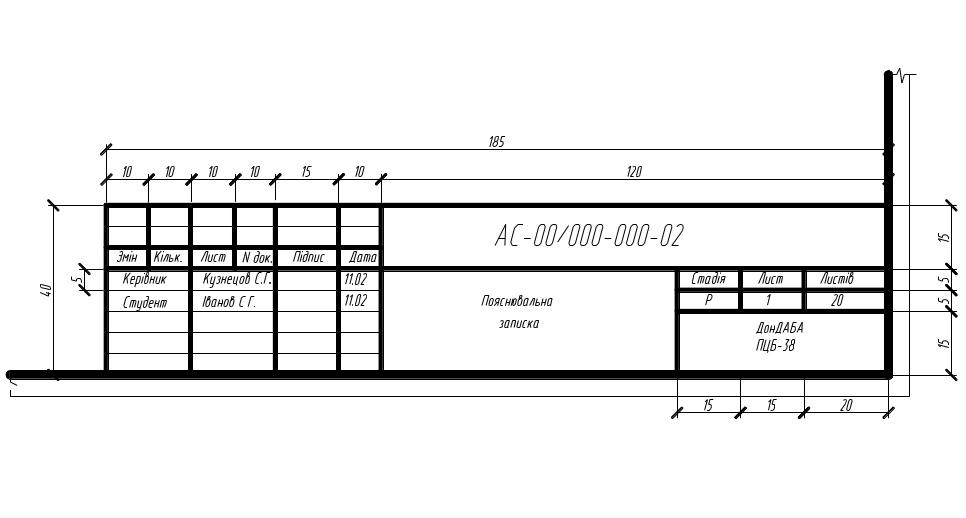

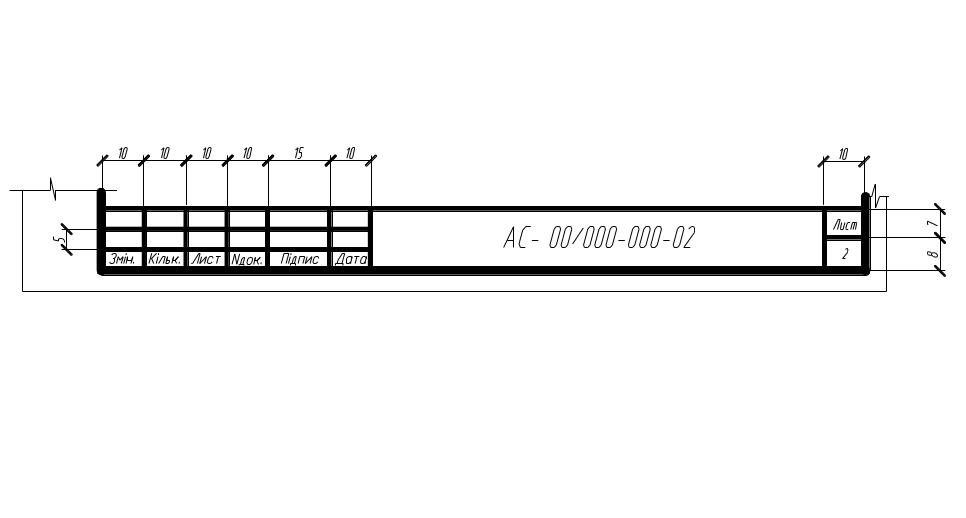

Рис. 2 Пример выполнения штампа на первом листе пояснительной записки

• использовать в тексте математический знак минус (-) перед отрицательными значениями, а следует писать слово «минус»;

• употреблять математические знаки без цифр, например,  (меньше), а также знаки № (номер),% (процент). Термины, которые разрешается сокращать, первый раз следует писать полностью с указанием в скобках принятого сокращения, например... пояснительная записка (ПЗ), а затем только аббревиатуру.

Список литературы приводится после последнего раздела.

Содержание пояснительной записки (пример)
