- Техническое задание (№ 23,в-т 3)
Рассчитать редуктор, если заданы:
Ft (кН) =6,30
(м/с) =0,35
D (мм) =180
dk (мм) =9,1
L (м) =55
ПВ (%) = 25

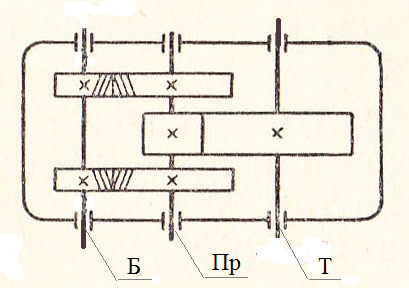

Рис. 1. Двухступенчатый цилиндрический редуктор с раздвоенной быстроходной ступенью
- Расчет мощности и выбор приводного электродвигателя.
 – расчетная мощность
электродвигателя
– расчетная мощность
электродвигателя
 - КПД механизма
- КПД механизма

 ;
;
 .
.




 ,
,

 ,
,

 (таблица 3.3.[2])
(таблица 3.3.[2])
- Кинематический расчет привода - Определение частоты вращения рабочего органа

 ,
,
где  - линейная скорость рабочего органа (ленты, цепи, каната), м/с;
D – диаметр барабана, тяговой звездочки, м.
- Определение общего передаточного числа и разбивка его по ступеням отдельных передач
 - общее передаточное
число
- общее передаточное
число







Таблица 1. Сводная таблица параметров механизма
| Наименование валов передачи | № вала | Параметры механизма | ||
| Мощность, кВт | Частота вращения, мин | Номинальный | ||
| Ведущий (быстроходный) | 1 |
			 |
			 |

 |
| Промежуточный | 2 |

 |
			 |

 |
| Ведомый (тихоходный) | 3 |


 |
			 |

 |
- Выбор материалов и допускаемых напряжений- Механические характеристики материалов для зубчатых колес

НВ ≤ 350
|
 | Сталь | ТО | Диаметр заготовки, мм | Твердость | Пределы, Мпа | ||
| НВ | HRC | Прочности
 | Текучести | ||||
| Шестерня | 40ХН | Нормализация | До 500 | 220 … 250 | - | 740 | 550 |
| Колесо | 35Х | Нормализация | До 200 | 190 … 241 | - | 690 | 440 |
- Расчет допускаемых напряжений- Допускаемые контактные напряжения

 ,
,
где

 - предел контактной
выносливости поверхностей зубьев,
соответствующей эквивалентному числу
циклов перемены напряжения NH0,
Мпа;
 - предел контактной
выносливости поверхностей зубьев,
соответствующей эквивалентному числу
циклов перемены напряжения NH0,
Мпа;
SH – коэффициент безопасности при расчете зубьев на контактную выносливость активных поверхностей зубьев, SH = 1,1 – для колес с однородной структурой материала (улучшение, нормализация, объемная закалка) и SH= 1,2 – для колес с поверхностным упрочнением зубьев (поверхностная закалка);
ZR – коэффициент, учитывающий шероховатость сопряженных поверхностей зубьев, общий для шестерни и колеса, принимают для того из зубчатых колес пары, зубья которого имеют более грубые поверхности в зависимости от класса шероховатости поверхности;
Z - коэффициент, учитывающий окружную скорость;
KL – коэффициент, учитывающий влияние смазки;
 – коэффициент,
учитывающий размеры зубчатого колеса.
– коэффициент,
учитывающий размеры зубчатого колеса.
SH = 1,1 ; ZR = Z = KL = KH = 1;

 ,
,
 .
.
При расчете косозубых передач принимают усредненное значение, полученное для шестерни и колеса передачи:
 Мпа
Мпа
- Допускаемые напряжения при расчете на выносливость зубьев при изгибе
Допускаемые напряжения определяют раздельно для шестерни и колеса по формуле:
 ,
,
где
F lim – предел выносливости зубьев при изгибе, соответствующей эквивалентному числу циклов перемены напряжения NH0, Мпа;
SF – коэффициент безопасности при расчете зубьев на выносливость при изгибе;
YS – коэффициент, учитывающий градиент напряжений и чувствительность материала к концентрации напряжений;
YR – коэффициент, учитывающий шероховатость переходной поверхности для шлифования и зубофрезерования;
KF – коэффициент, учитывающий размеры зубчатого колеса.




- Расчет быстроходной передачи на прочность- Расчет передачи на контактную прочность

Предварительно размер межосевого расстояния цилиндрической передачи, мм, определяют по формуле:

где
Ka – вспомогательный коэффициент;
U – передаточное отношение ступени редуктора;
T2p – расчетный крутящий момент на ведомом валу ступени редуктора, Нм;
KHβ – коэффициент, учитывающий распределение нагрузки по ширине венца;
φbd – вспомогательный параметр отношения рабочей ширины зубчатого венца зубчатого колеса ступени редуктора к начальному диаметру шестерни;
φba – вспомогательный параметр отношения рабочей ширины зубчатого венца зубчатого колеса ступени редуктора к межосевому расстоянию aw.






Определим значение модуля, мм, ступени по зависимости:

где
φm – вспомогательный параметр отношения рабочей ширины зубчатого венца зубчатого колеса к модулю ступени редуктора, φm = 25 (таблица 1.10. [3]).


Суммарное число зубьев, округляемое до целого значения, определяют по формуле:

где
β=8…18˚ - угол наклона зубьев косозубой передачи.

Числа зубьев колес, округленные до ближайшего целого значения, рассчитывают для шестерни и колеса:

Геометрические параметры зубчатых колес:
- диаметры делительных окружностей, мм:

- диаметры окружности вершин зубьев, мм:


- диаметры окружности впадин зубьев, мм:


- ширина венцов зубчатого колеса и шестерни ступени, мм:

Окружная скорость, м/с:
