6. Порядок оформления работы.
Работа выполняется карандашом на чертежной бумаге формата А2
в масштабе 1:100. Все изображения выполняются в соответствии с требованиями ЕСКД и СПДС.
В правом нижнем углу чертежа помещается основная надпись. Пример
заполнения основной надписи в приложении К.
7. Защита расчетно-графической работы
На защиту студенты выносят выполненную работу.
Форма защиты - собеседование.
Для успешной защиты студент должен выполнить чертежи в полном соответствии с требованиями к ЕСКД и СПДС и ответить на вопросы по теме расчетно-графической работы.
Используемая нормативная и учебная литература :
1. ГОСТ 2.301.68 Форматы.
2. ГОСТ 2.302.68 Масштабы.
3. ГОСТ 2.303.68 Линии.
4. ГОСТ 2.304.81 Шрифты чертежные.
5. ГОСТ 2.104-68* ЕСКД Основные надписи.
6. ГОСТ 2.305.68 Изображения - виды, разрезы, сечения.
7. ГОСТ 21.101 - 97. СПДС. Основные требования к проектной и рабочей документации;
8. ГОСТ 21.501 - 93. СПДС. Правила выполнения архитектурно-строительных чертежей.
9. ГОСТ 2.306.84 Обозначения графические материалов и правила их
нанесения на чертежах.
10. ГОСТ 2.307.68 Нанесение размеров и предельных отклонений
11. ГОСТ 21.101.97 Основные требования к проектной и рабочей документации
12. А.М.Бродский, Э.М. Фалулин, В.А. Халдинов «Инженерная графика», Москва, Форум, 2011
13. В.Н.Аверин «Компьютерная инженерная графика», Москва, издательство Академия, 2011г.
14. В.П.Куликов «Стандарты инженерной графики», Москва, Форум, 2011
15. В.Н. Томилова «Инженерная графика. Строительство» (1-е изд.) издательство Академия ИЦ, 2012г
16. Ю.О.Полежаева «Строительное черчение» Москва, Академия, 2006
Приложение А (справочное)

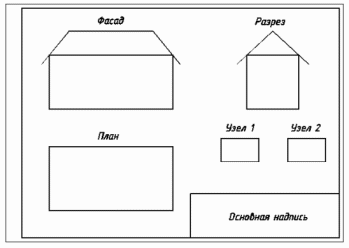

Компоновка чертежа расчетно-графической работы
Приложение Б (справочное)
Условные графические изображения
строительных конструкций и их элементов.
Условные изображения открывания дверей (ворот) на плане.

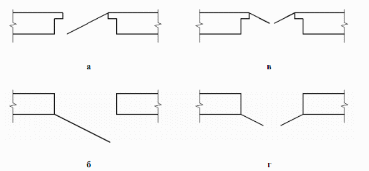

Рис.1. Условные изображения открывания дверей на плане
а - дверь однопольная в проеме с четвертями правая,
б - дверь однопольная в проеме без четвертей левая;
в - дверь двухпольная проеме с четвертями;
г - дверь двухпольная в проеме без четвертей.

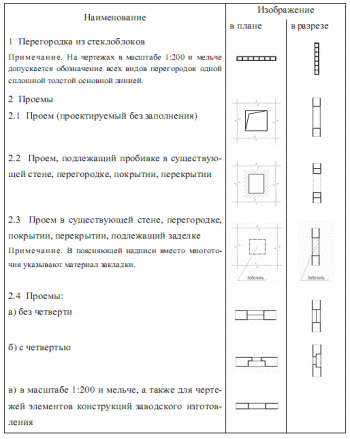

Условные изображения зданий и сооружений на планах, фасадах и раз-
резах по ГОСТ Р 21.1501—92 приведены в таблице:
Приложение В (справочное)

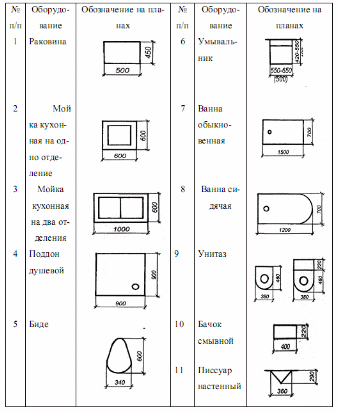

Условные графические обозначения элементов санитарно-технических устройств (ГОСТ 2786-70*)
Приложение Г (справочное)
Окна и двери.

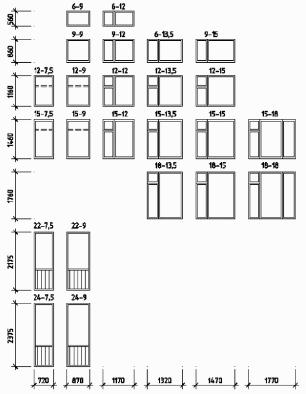

Типы и габариты оконных и дверных блоков для жилых зданий
Внутренние двери глухие с притвором в четверть по ГОСТ 6629-74* Тип Г
Внутренние двери остекленные с притвором в четверть по ГОСТ 6629-74* Тип О
Приложение Д (справочное)

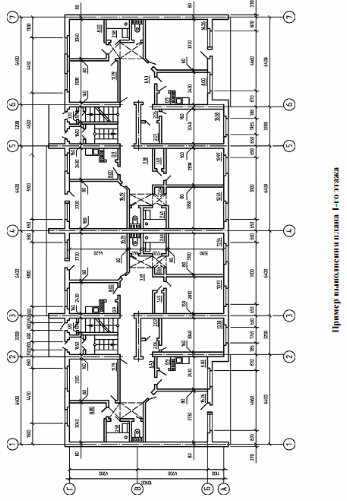

Пример выполнения плана здания
Приложение Е (справочное)

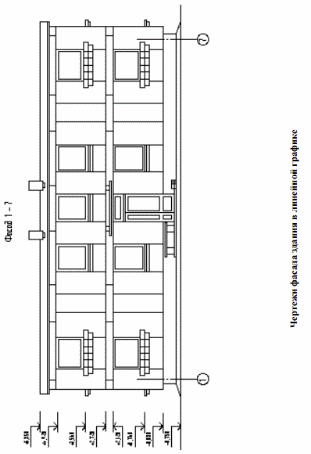

Пример выполнения фасада здания
Приложение Ж (справочное)
Пример выполнения разреза здания
Приложение И (обязательное)
Примеры выполнения чертежей узлов
Приложение К (обязательное)

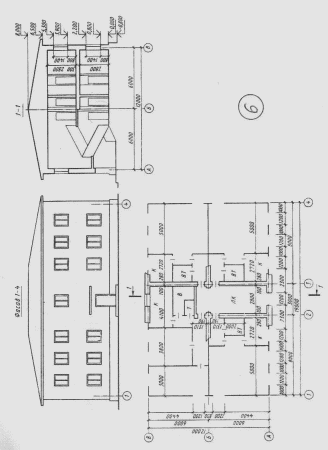

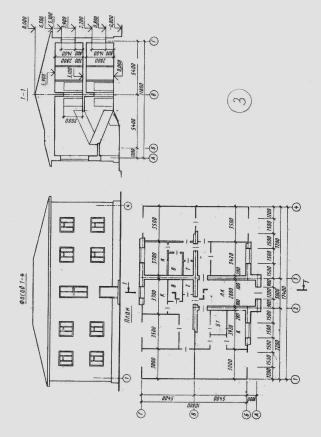

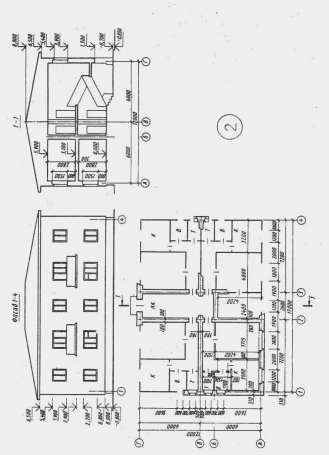

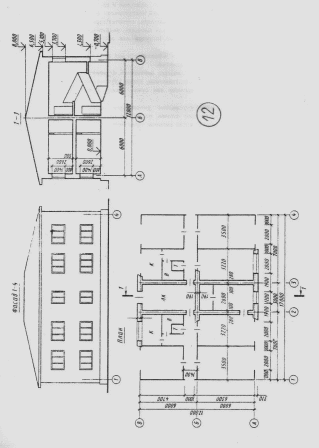

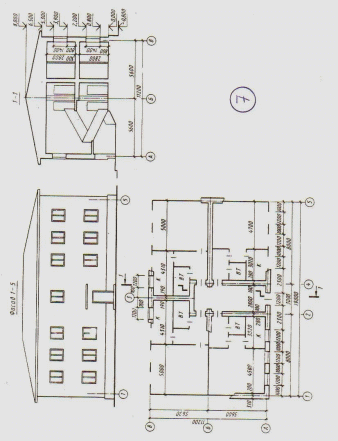

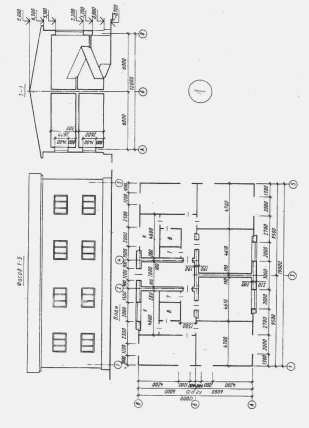

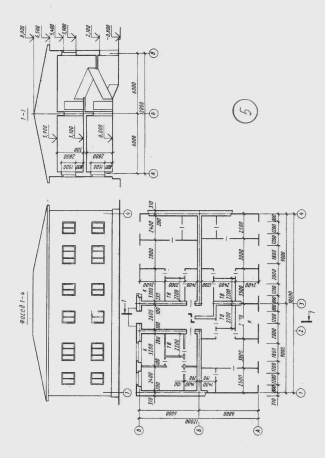

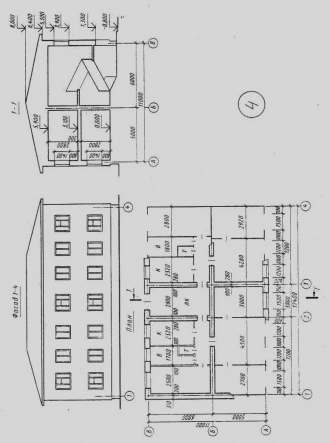

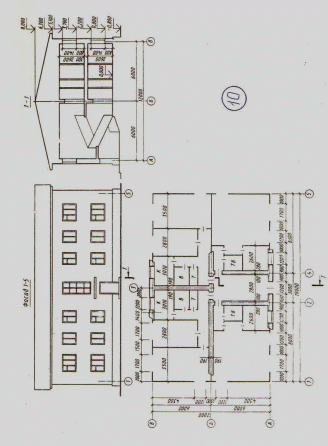

Варианты заданий
