Содержание

ЗАДАЧА 1. АНАЛИЗ УСЛОВИЙ ТРУДА И ОЦЕНКА БЕЗОПАСНОСТИ РАБОЧЕГО МЕСТА 2

СПИСОК ЛИТЕРАТУРЫ 28

Задача 1. Анализ условий труда и оценка безопасности рабочего места

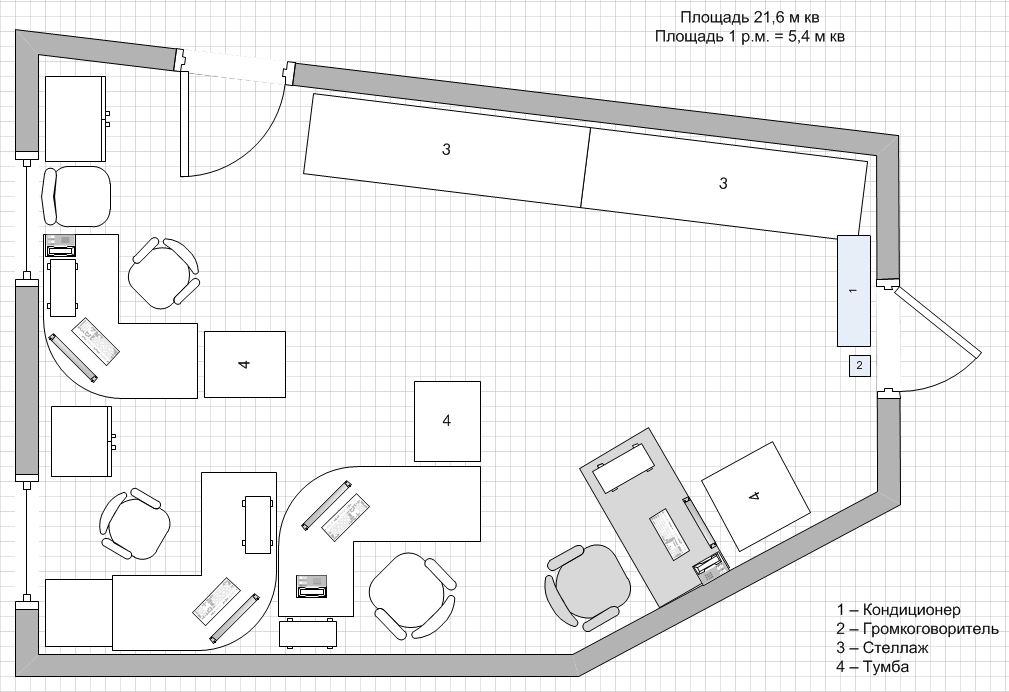

Рассматриваемое рабочие место технолога располагается в помещении подразделения службы автоматизации и метрологии предприятия (рис. 1), которое занимает отдельный кабинет площадью 21,6 квадратные метр, длиной 5,8 м; шириной – 3,7 м; высотой – 3 м, 2,5 м с подвесным потолком, площадь одного рабочего места составляет 5,4 квадратный метр.

Рисунок 1 – Помещение службы автоматизации и метрологии предприятия

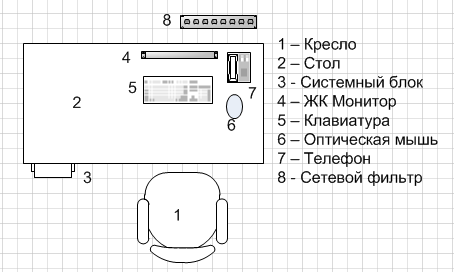

Рабочее место технолога службы автоматизации и метрологии (рис. 2) состоит: стола, регулируемого подъёмно-поворотное кресла, компьютера, подставки для компьютера на колесах, жидкокристаллического монитора, проводной оптической мыши, проводной клавиатуры, проводного стационарного телефона, сетевого фильтра (1.5м), вся техника выполнена в матовой цвете. Рабочее место выполнено в соответствии с организацией работы в положении сидя; сетевой фильтр находится в области максимальной досягаемости; монитор, системный блок – в области досягаемости пальцев при вытянутой руке; клавиатура, мышь, телефон – в области оптимального пространства.

Рисунок 2 – Описание рабочего места

Работа технолога связана с восприятием изображения на экране, необходимостью постоянного слежения за динамикой изображения, различением текста рукописных или печатных материалов, выполнением машинописных, графических работ и других операций. Характер работы подразумевает сидячий образ работы, более 70% выполняемой работы требующей значительного умственного напряжения или высокой концентрации внимания. В зависимости от энергозатрат организма в соответствии P 2.2.2006-05 «Руководство по гигиенические оценки факторов рабочей среды и трудового процесса» работа может быть отнесена к лёгкой физической работе категории 1б (работы, производимые сидя и сопровождающиеся незначительным физическим напряжением связанным с оперативным решением проблем в источнике возникновения и ремонтом оборудования) с энергозатратами организма 138-172 Дж/с или 120-150 ккал/час.

К перечню опасных и вредных производственных факторов при выполнении работ на персональном компьютере согласно[1]:

• повышенный или пониженный уровень освещённости;

• нагревающий или охлаждающий микроклимат;

• повышенный уровень шума;

• повышенное значения напряжения в электрической цепи, замыкание которой может произойти через тело человека.

Оценка безопасности рабочего места проводится по следующей методике:

1. Оцениваются все источники опасности.

Параметры источников опасности:

• Мощность источника опасности – это та энергия, которой обладает источник опасности [];

• Приведенное расстояние (от работающего до опасности) [];

• Время воздействия источника опасности на человека [];

2. Записываются допустимые значения параметров источников.

3. Измеряются действующие фактические значения источников опасности.

4. Вычисляется показатели безопасности b_i для каждого i-го источника опасности, , где n – число источников опасности рабочего места.

Состояние системы человек – техника – среда безопасно относительно рассмотренных параметров источников опасности, если для любого выполняется следующее условие:

где , , , - фактическая мощность источника, расстояние до источника и время воздействия соответственно;

_д, _д, _д, - допустимая мощность источника, расстояние до источника и время воздействия соответственно.

В качестве показателя безопасности i-го источника опасности используется:

Показатель безопасности определяет либо безопасное состояние, либо состояние опасной ситуации источника опасности.

Если показатель безопасности i-го источника опасности положителен, то признается, что соответствующий источник опасности находится в безопасном состоянии. Если показатель безопасности i-го источника опасности равен нулю, то предполагается, что соответствующий источник опасности находится в опасном состоянии, может стать причиной заболевания, травмы или гибели человека, что требует применения соответствующих средств защиты.

5. Вычисление показателя безопасности В_рм рабочего места:

Здесь N – число рассматриваемых источников опасных и вредных производственных факторов.

Если > 0, то рассматриваемое рабочее место признается безопасным.

Если = 0, то рассматриваемое рабочее место может стать причиной заболевания, травмы или гибели человека.

Повышенный или пониженный уровень освещённости

Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 - 500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк [2].

Потребное число светильников определяется формуле:

где Е- нормируемая освещенность (300 лк);

S - площадь помещения (S = 21,6м²);

К - коэффициент запаса коэффициент запаса. Этот коэффициент учитывает снижение освещённости в процессе эксплуатации осветительных приборов из-за загрязнения светильников и ламп, а также ухудшения отражающих свойств поверхностей стен, потолка и пола. Коэффициент запаса выбирается по таблицам, приведённым в СНиП 23-05-95, и зависит от условий среды в освещаемом помещении, а также от типа светильников. Согласно СНиП для помещений с нормальной средой коэффициент запаса следует принимать равным 1,4 при использовании люминесцентных ламп (1 – 4 эксплуатационная группа).

Z - коэффициент неравномерности освещения (принимается равным 1,1-1,2);

n- число ламп в светильнике (в одной встраиваемой панели освещения в подвесной потолок устанавливается по 4 люминесцентных светильника.);

F - световой поток светильника MASTER TL-D Eco равный 1300лм;

η - коэффициент использования светового потока (выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы; зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (Р_С) и пола (Р_П)), значение коэффициентов Р_П=70% (белый потолок), Р_С=50% (бежевые обои), Р_П=30% (серый линолеум).

Индекс помещения:

,

где S- площадь помещения, S = 21,6 м²;

h - расчетная высота подвеса, учитывая подвесной потолок h = 2,5 м;

A - ширина помещения, А = 5,8 м;

В- длина помещения, В = 3,7 м.

Значение η определяется по таблице коэффициентов использования для светильника MASTER TL-D Eco η = 0,45.

Потребное число светильников:

С учетом того что в одной встраиваемой панели освещения в подвесной потолок устанавливается по 4 люминесцентных светильника, общее число установленных панелей в помещение равняется 6.

Освещенность равна 403 лк, что соответствует нормам освещенности.

В соответствии с [2] освещенность не менее _д = 300 лк, _д = 8 ч.

Фактические значения:  = 403 лк,  = 8 ч;

b₃=1/2*((403-300)/300 + (8-8)/8)=0,06 > 0  освещенность соответствует норме.

Нагревающий или охлаждающий микроклимат

В производственных помещениях, в которых работа с использованием ПЭВМ является основной и связана с нервно-эмоциональным напряжением, должны обеспечиваться оптимальные параметры микроклимата для категории работ 1б в соответствии с действующими санитарно-эпидемиологическими нормативами микроклимата производственных помещений. Температура и влажность на рабочем месте офис-менеджера были замерены аспирационным психрометром. Замеры производились три раза в смену, усредненное значения сведены в таблицу

Таблица 1 - Параметры микроклимата в теплый период года

параметр	замеры	нормативные значения [3]	bi2, при д = 8 ч	усл. труда
Температура t, °C	24°	23-25	0,5> 0	1кл. (оптим.)
Влажность W, %	51	40-60	4,5> 0	1кл. (оптим.)

b₂ по параметрам микроклимата > 0  условия труда на рабочем месте по параметрам микроклимата соответствуют норме (оптимальные условия труда).

Повышенный уровень шума

Источником шума является системный блок компьютера, клавиатура. Основным фактором повышения уровня шума является, как правило, сильная запыленность системного блока компьютера. Пыль, проходя через системный блок, захватывается магнитными полями которые образуются при работе внутри компьютера и частично осаждаются на деталях, тем самым, снижая эффективность охлаждения. Снижение эффективности охлаждения в случае запыленности радиаторов, вентиляторов, становится причиной перегрева микросхем на платах. Вследствие чего датчики, расположены в различных местах плат, сигнализируют увеличить обороты всех вентиляторов, прокачивая через компьютер ещё большее количество воздуха. Большее количество воздуха несёт с собой ещё больше пыли. Кроме этого еще одной причиной перегрева, является, высыхание термопасты на процессоре вследствие плохой тепло проводимости происходит увеличение оборотов вентиляторов. Достаточно часто причиной шума вентиляторов внутри системного блока помимо запыления, является устаревание или высыхания машинного масла внутри каждого из вентиляторов. Еще одной причиной повышения шума может, является следствием низкочастотной вибрации, которая возникает из–за плохого крепления жестких дисков и вентиляторов в корпусе системного блока, боковых крышек корпуса.

Таблица 2 - Источники шума на рабочем месте системного администратора

Источник шума	Уровень шума, дБ
Жесткий диск Seagate 250 GB SATA2 Barracuda 7200.12	27дБ
Вентилятор процессора Glacial Tech Igloo 5058 Cooler for Socket 775	32 дБ
Корпусной вентилятор GlacialTechGT12025-EDLA-1(Black)	18,5дБ
Вентилятор блока-питания Блок питания ATX FSP 400W (FSP400-**PNF) 12cm 24pin Passive PFC	19 дБ
Вентилятор видеокарты HIS Radeon HD 2400 Pro	38 дБ
Клавиатура Genius KB-06X/XE PS/2	31 дБ

Согласно [4] суммарный уровень звукового давления при работе нескольких источников шума определяется по формуле

где L₁, L₂ , ... , L_n - уровни звукового давления, создаваемые каждым источником в расчетной точке.

Исходя из нормативов [5] уровень шума на рабочем месте не должен превышать 50дБа.

_д = 50 дБа, _д = 0,5 м, _д = 8 ч

 = 40 дБа,  = 0,5 м,  = 8 ч;

b₃=1/3((60-40)/1 + (0,5-0,5)/0,5 +(8-8)/8)=6,6 > 0  уровень звукового давления в норме.

Повышенное значения напряжения в электрической цепи, замыкание которой может произойти через тело человека

Помещение, в котором осуществляется работа по степени электроопасности относятся к помещениям без повышенной опасности - помещения сухие, с нормальной температурой, изолированными полами, беспыльные, имеющие малое количество заземлённых предметов. Компьютеры питаются от однофазной сети переменного тока промышленной частоты с заземлённой нейтралью, напряжением 220В.

Системный блок компьютера имеет напряжения сигналов ТТЛ уровней (1+4 В), цифровые и аналоговые микросхемы запитываются постоянными напряжениями 5 и 12 В, которые получаются путем преобразования переменного напряжения 220В в блоке питания. Блок питания содержит в себе схемы преобразования напряжения, схемы стабилизации и схему защитного отключения при коротком замыкании. Так как корпус компьютера выполнен из металла, то существует опасность пробоя фазы на корпус. Мониторы современных компьютеров практически всегда изготовляются из пластика, поэтому несмотря на большое напряжение, присутствующее в мониторе, поражение током человека практически исключено.

Поскольку попадание человека под воздействие высокого напряжения в данном устройстве возможно только по причине аварии (пробой изоляции), то рассчитаем возможный ток через тело человека (I_h) при касании частей схемы, находящихся под напряжением 220В.

;

где U-напряжение токоведущих элементов, В,

R_h=1000 Ом- сопротивление тела человека.

Полученное значение выше смертельного порога (0.1 А для переменного тока), значит необходимо предусмотреть меры по защите человека от поражения электрическим током.

В соответствии с [6] значение предельно-допустимого напряжения и времени воздействия переменного тока при аварийном режиме производственных электроустановок напряжением до 1000 В с глухозаземленной или изолированной нейтралью _д = 50 мА, _д = 1 сек. Приведенным расстоянием опасного воздействия ρ пренебрегаем так как в данном случае расстояние равно нулю.

Фактические значения:  = 220мА. Время опасного воздействия τ ≈ может достигать бесконечности, т.к. электрический ток обладает постоянным эффектом

Т.к. >_д, b_i1=0,  источник поражения электрическим током опасен.
