ЛАБОРАТОРНА РОБОТА №4
РОЗРАХУНОК ЕЛЕКТРИЧНОЇ МЕРЕЖІ КРАНОВОЇ УСТАНОВКИ З ВИКОРИСТАННЯМ УНІВЕРСАЛЬНОЇ МАТЕМАТИЧНОЇ СИСТЕМИ MATLAB
1. Мета роботи
Вивчення методів розрахунку кранової установки і придбання навичок використання системи MATLAB 6.5.1 для аналітичних розрахунків силових споживачів електричної енергії.
2. Теоретичні відомості
Метою даної роботи є розрахунок електричної мережі мостового крану загального призначення.

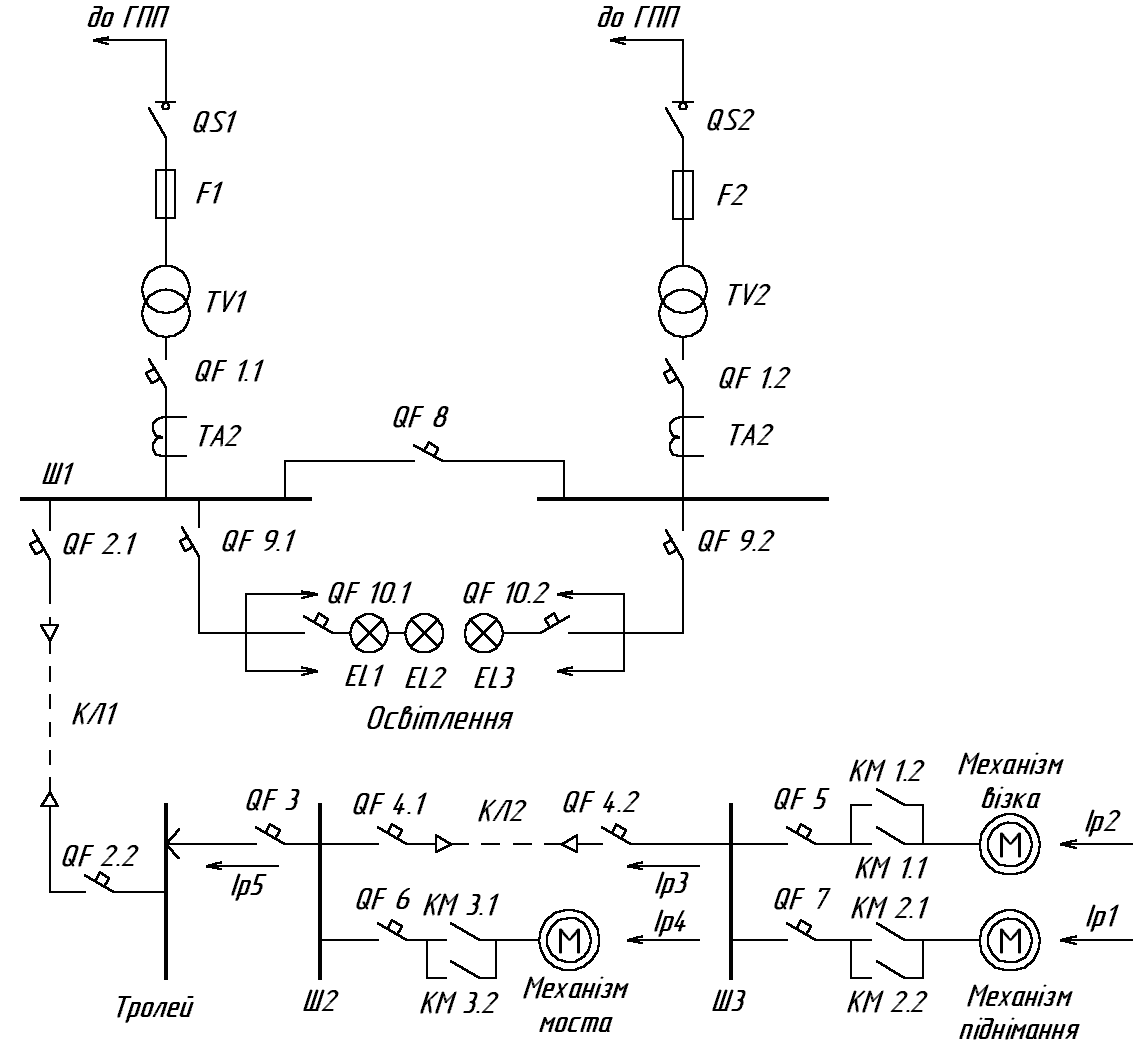

Принципова схема електропостачання цеху зображена на рис. 1.
Рис. 1. Принципова схема електропостачання кранової установки:
QS — вимикач навантаження; F — запобіжник; TV — трансформатор;
КЛ — кабельна лінія; TA — трансформатор струму;
QF — автоматичний вимикач; KM — контактор.
Розрахунок електричної мережі кранової установки здійснюється згідно методики, яка викладена в методичних вказівках до виконання курсової роботи на тему „Розрахунок кранової установки”.
Послідовність розрахунку.
1. Ввод даних:
— вантажнiсть крану (т);
— маса вантажохахоплюючого пристрою (т);
маса вiзка (т);
маса моста (т);
переміщення механізмів крану (м);
час роботи механізмів крану (с);
параметри двигунів механізмів крану.
2. Розрахунок електричної мережі кранової установки.
Робота з програмою MATLAB 6.5.1
Робота системи MATLAB описана в лабораторній роботі №1.
3. Програма роботи
3.1. Для варіанта вхідних умов (додаток 1) виконати розрахунок електричної мережі кранової установки.
3.2. Провести експериментальні розрахунки на персональному комп'ютері з використанням математичної системи MATLAB:
а) Розробити розрахункові файли для обчислення електричної мережі кранової установки;
б) викликати відповідний пункту 3.1 готовий розрахунковий файл і, задаючи параметрами розрахункової схеми в відповідності зі своїм варіантом, провести розрахунок і порівняння його результатів з результатами розрахунку, виконаним по пункті 3.1 при підготовці до лабораторної роботи;
4.Методичні вказівки по виконанню програми роботи
4.1. Для виконання пункту 3.1 програми роботи варто вивчити теоретичні відомості даних методичних вказівок. Розрахунок роблять вручну в період підготовки до лабораторної роботи згідно методики, яка викладена в методичних вказівках до виконання курсової роботи на тему „Розрахунок кранової установки”.
4.2. Перед виконанням пункту 3.2 програми роботи необхідно ознайомиться з вказівками по роботі з програмою MATLAB.
5. Зміст звіту
5.1. Титульний аркуш.
5.2. Мета роботи.
5.3. Основні теоретичні відомості.
5.4. Робоче завдання.
5.5. Розрахунок по пункту 3.1 програми роботи, виконаний відповідно до заданого варіанта при підготовці до роботи.
5.6. Роздруковані експериментальні розрахунки, виконані у системі MATLAB відповідно до програми роботи.
5.7. Обробка результатів розрахунку відповідно до програми роботи.
5.8. Аналіз результатів розрахунку і висновки по виконаній роботі.
6. Додатки
Додаток1.
ЗАВДАННЯ НА ЛАБОРАТОРНУ РОБОТУ
Пояснення до вибору варіанта
Варіант задається двозначним числом, яке відповідає двом останнім цифрам номеру залікової книжки студента, де перша цифра вказує значення швидкості переміщення кранових механізмів; друга ― значення лінійних розмірів переміщення механізмів крана та вантажність крана. Наприклад, якщо варіант заданий числом 96, то для розрахунку необхідно: а) по першій цифрі “9” вибрати значення Vп = 19 м/хв; Vв = 60 м/хв; Vм = 50 м/хв; б) по другій цифрі “6” вибрати значення Lп = 9 м; Lв = 18 м; Lм = 45 м; G = 10 т.
Таблиця 1
Цифра варіанта |
Обирається по першій цифрі ваіранта |
Обирається по другій цифрі ваіранта |
|||||
Швидкість руху механізмів, м/хв |
Лінійні розміри, м |
Вантаж-ність G, т |
|||||
Піднімання, Vп |
Візка, Vв |
Моста, Vм |
Піднімання, Lп |
Візка, Lв |
Моста, Lм |
||
0 |
10 |
20 |
40 |
8 |
14 |
40 |
14 |
1 |
11 |
30 |
50 |
5 |
10 |
50 |
18 |
2 |
12 |
40 |
60 |
10 |
18 |
55 |
12 |
3 |
13 |
50 |
20 |
8 |
14 |
35 |
20 |
4 |
14 |
60 |
30 |
5 |
10 |
40 |
5 |
5 |
15 |
70 |
40 |
7 |
14 |
50 |
6 |
6 |
16 |
30 |
50 |
9 |
18 |
45 |
10 |
7 |
17 |
40 |
60 |
7 |
10 |
35 |
8 |
8 |
18 |
50 |
40 |
8 |
14 |
30 |
16 |
9 |
19 |
60 |
50 |
6 |
18 |
40 |
7 |
Додаток 2.
Приклад розрахунку
